CQ2 系列标准气缸

首页 / 产品中心 / 执行元件 / CQ2 系列标准气缸
CQ2 系列标准气缸

产品详情

0
查看: 1,088

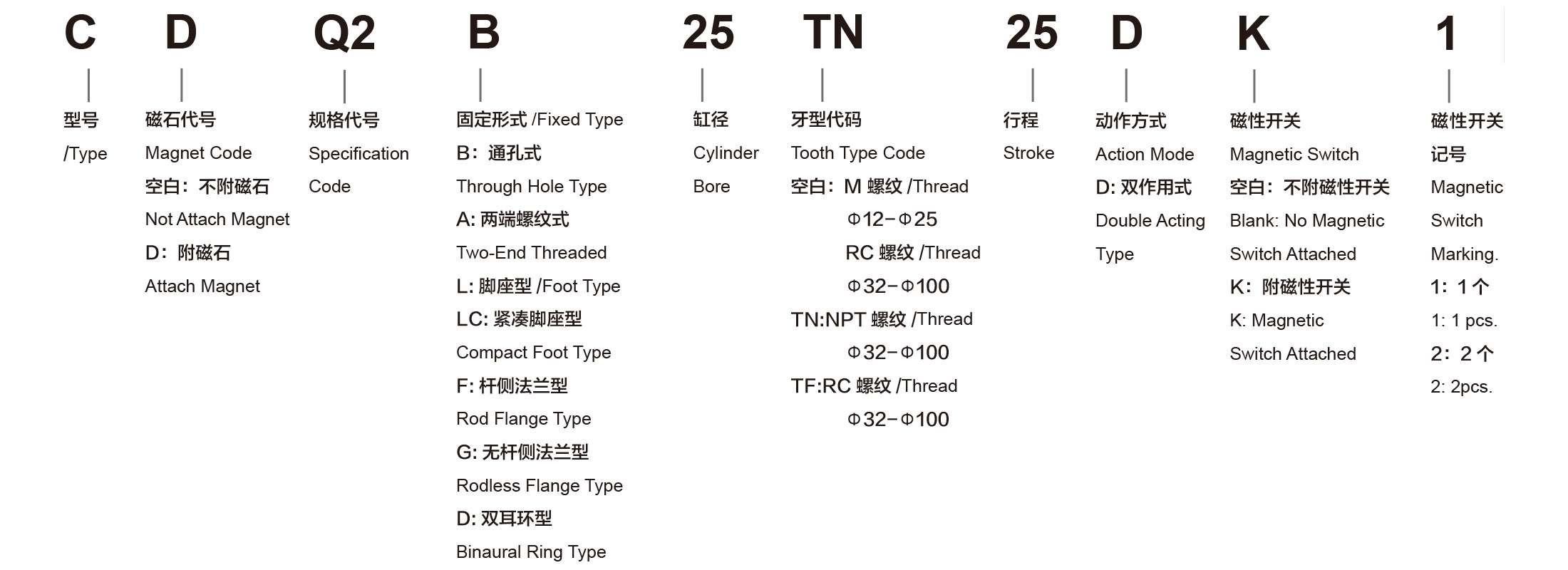

订购代号







规格

内径 (mm) 12 16 20 25 32 40 50 63 80 100
动作方式 复动型
工作介质 空气
保证耐压力 1.5MPa
最高使用压力 I.OMPa
最低使用压力 0.07MPa 0.05MPa
使用温度范围 Nonmagnetic switch-10～70°C 1With magnetic switch-10～60°C
使用速度范围 50～500mm/s
接管口径 M5  1/8 1/4 3/8





行程



内径（mm） 标准行程
12、16 5 10 15 20 25 30
20、25 5 10 15 20 25 30 35 40 45 50
32、40 5 10 15 20 25 30 35 40 45 50 75 100
50、 63、 80、 100 10 15 20 25 30 35 40 45 50 75 100

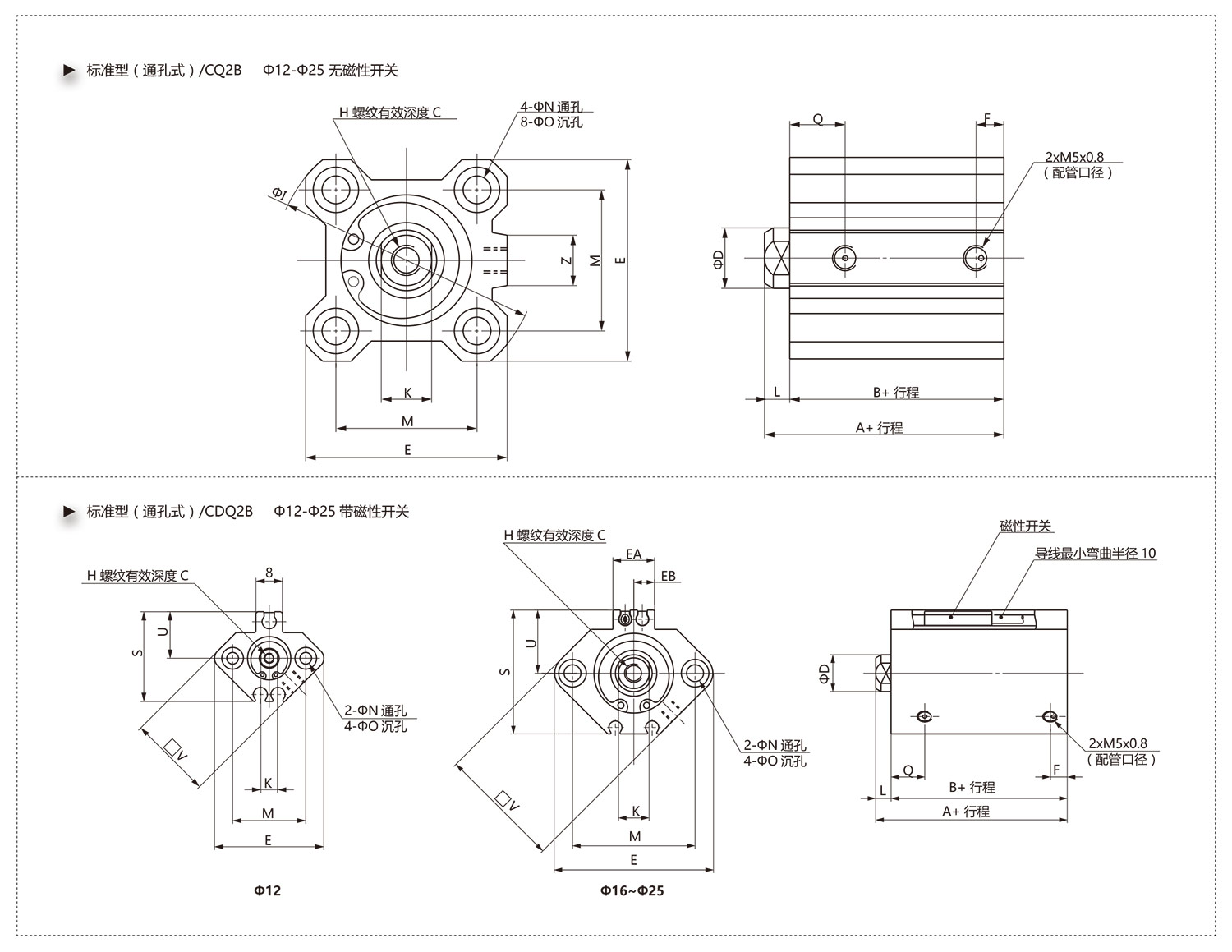

整体尺寸





尺寸表



CQ2B Φ12-Φ25 无磁性开关

内径 (mm)

行程范围 (mm)

A

B

C

D

E

F

H

I

K

L

M

N

O

Q

Z

12

5-30

20.5

17

6

6

25

5

M3x0.5

32

5

3.5

15.5

3.5

6.5 Deep 3.5

7.5



16

5-30

22

18.5

8

8

29

5.5

M4x0.7

38

6

3.5

20

3.5

6.5 Deep 3.5

8

10

20

5-50

24

19.5

7

10

36

5.5

M5x0.8

47

8

4.5

25.5

5.5

9 Deep 7

9

10

25

5-50

27.5

22.5

12

12

40

5.5

M6x1.0

52

10

5

28

5.5

9 Deep 7

11

10





CDQ2B Φ12-Φ25 带磁性开关

内径 (mm)

行程范围 (mm)

A

B

C

D

E

EA

EB

F

H

I

K

L

M

N

O

Q

S

U

V

12

5-30

31.5

28

6

6

33

—

—

6.5

M3x0.5

32

5

3.5

22

3.5

6.5 Deep 3.5

11

27.5

14

25

16

5-30

34

30.5

8

8

37

13.2

6.6

5.5

M4x0.7

38

6

3.5

28

3.5

6.5 Deep 3.5

10

29.5

15

29

20

5-50

36

31.5

7

10

47

13.6

6.8

5.5

M5x0.8

47

8

4.5

36

5.5

9 Deep 7

10.5

35.5

18

36

25

5-50

37.5

32.5

12

12

52

13.6

6.8

5.5

M6x1.0

52

10

5

40

5.5

9 Deep 7

11

40.5

21

40

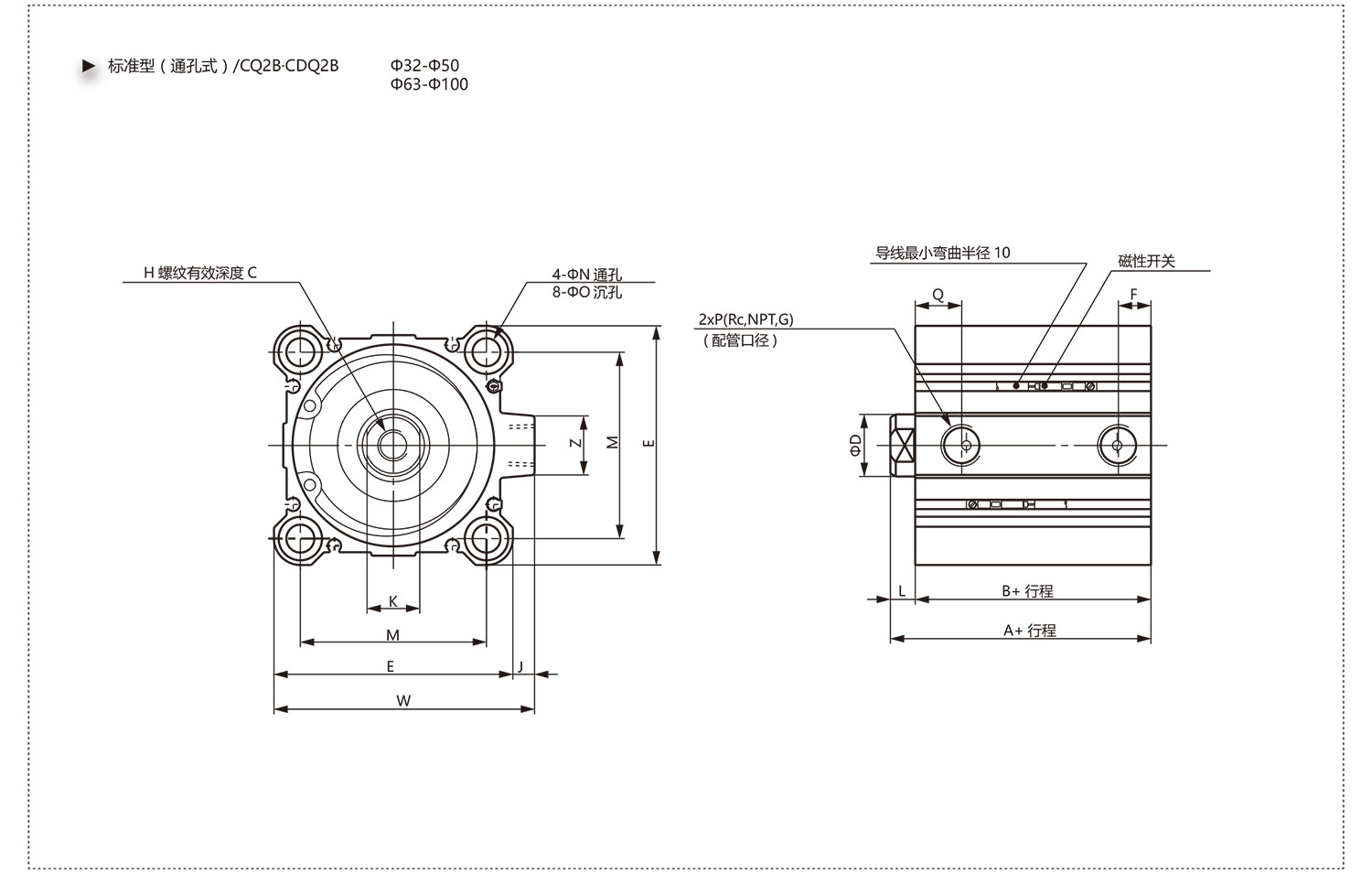

整体尺寸





尺寸表



型式

标准型式

内径 (mm)

行程范围 (mm)

无磁性开关

带磁性开关

C

D

E

H

J

K

L

M

N

0

W

Z

A

 B

F

P

Q

A



F

P

Q
32

5

30

 23

5.5

M5x0.8

11.5

40

33

7.5

1/8

10.5

13

16

45

M8x1.25

4.5

14

7

34

5.5

9深7

49.5

14
10-50

75,100

 40 33

7.5

1/8

10.5
40

5-50

36.5

 29.5

8

1/8

11

46.5

39.5

8

1/8

11

13

16

52

M8x1.25

5

14

7

40

5.5

9深7

57

15

75,100

46.5

 39.5
50

10-50

38.5

 30.5

10.5

1/4

10.5

48.5

 40.5

10.5

1/4

10.5

15

20

64

M 10x1.5

7

17

8

50

6.6

11深8

71

19

75,100

48.5

 40.5



型式 标准型式
内径 (mm) 行程范围 (mm) 无磁性开关 有磁性开关 C D E F H J K L M N 0 P Q W Z
A B A B
63 10～50 44 36 54 46 15 20 77 10.5 M10x1.5 7 17 8 60 9 14 Deep 10.5 1/4 15 84 19
75.1 54 46
80 10～50 53.5 43.5 21 53.5 21 25 98 12.5 M16x2.0 6 22 10 77 11 17.5 Deep 13.5 3/8 16 104 25
75.1 63.5 53.5
100 10～50 53.5 53 27 63 27 30 117 13 M20x2.5 6.5 27 12 94 11 17.5 Deep 13.5 3/8 23 123.5 25
75.100  75 63
