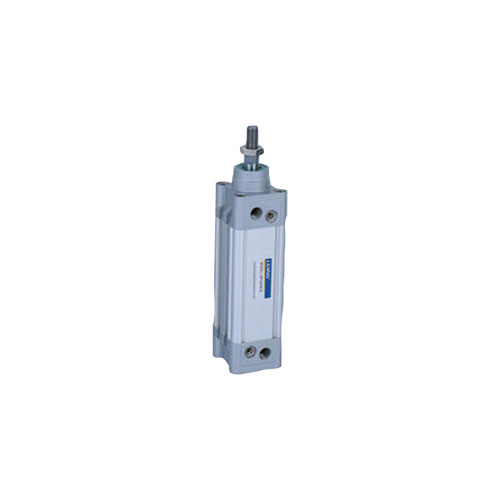

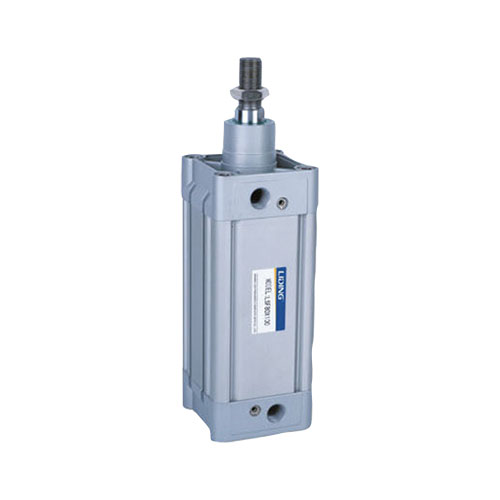

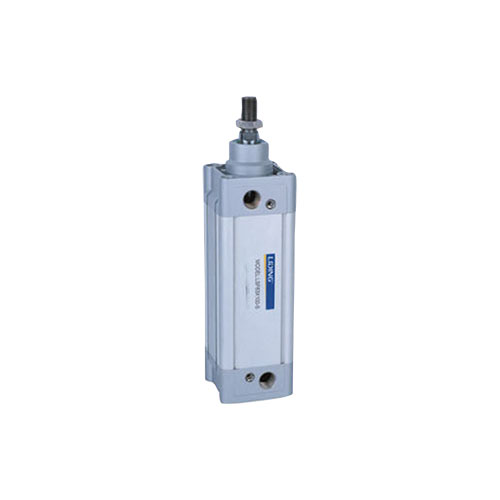

LSF 系列标准气缸（ISO15552:2004)

产品详情

0

查看: 782

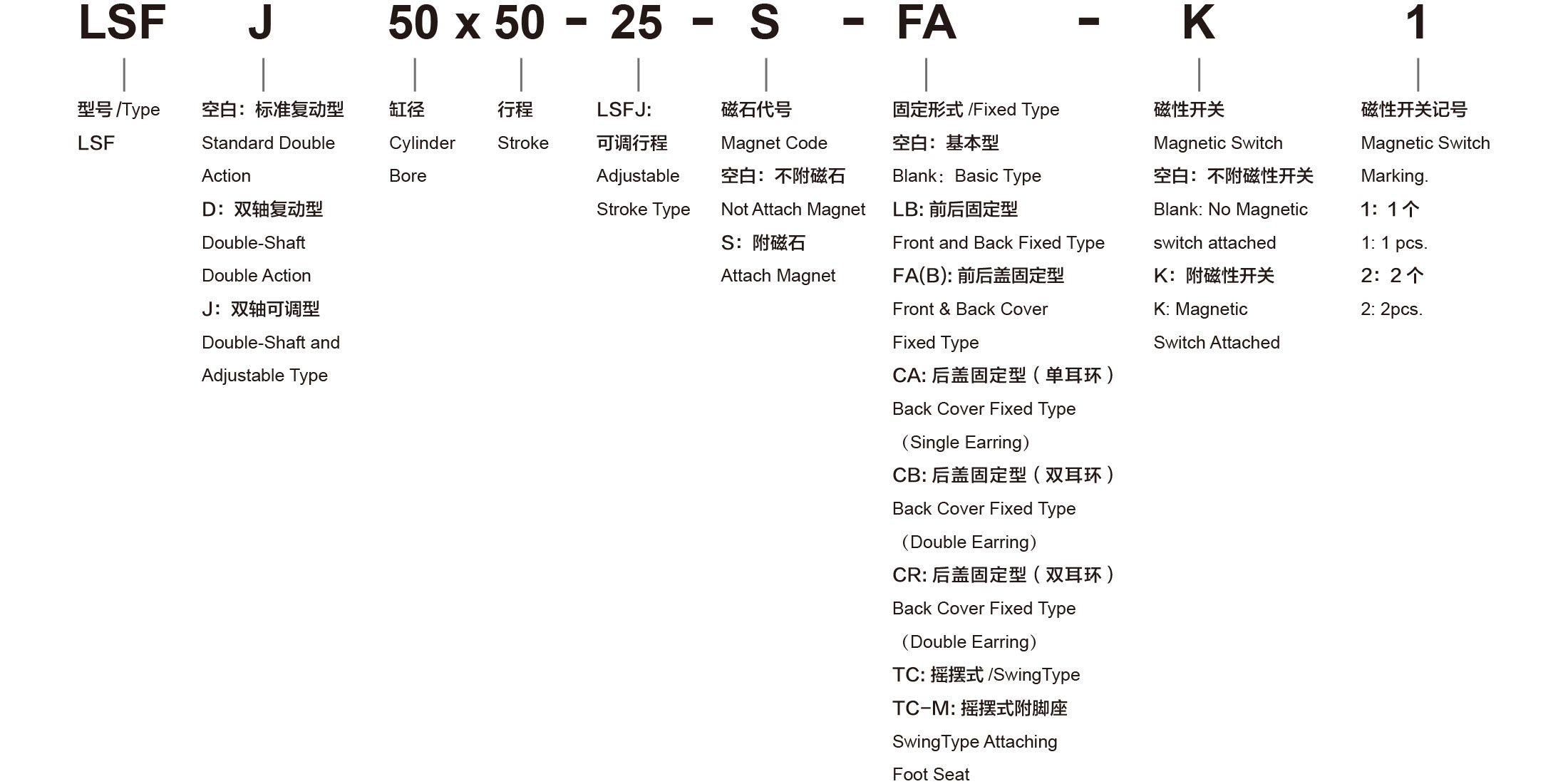

订购代号

规格

内径 (mm)	32	40	50	63	80	100
动作方式	复动型
工作介质	空气
※固定形式	基本型、 FA型、 FB型、 CA型、 CB型、 CR型、 LB型、 TC型、 TC-M型
使用压力范围	1～9Kgf/cm²
保证耐压力	13.5Kgf/cm²
使用温度范围	0～70°C
使用速度范围	500～800mm/s
缓冲形式	可调缓冲
缓冲行程	24					32
接管口径	G1/8	G1/4		G3/8		G1/2

※LSFD、LSFJ 的固定形式为：FA、FB、LB、TC、TC-M。

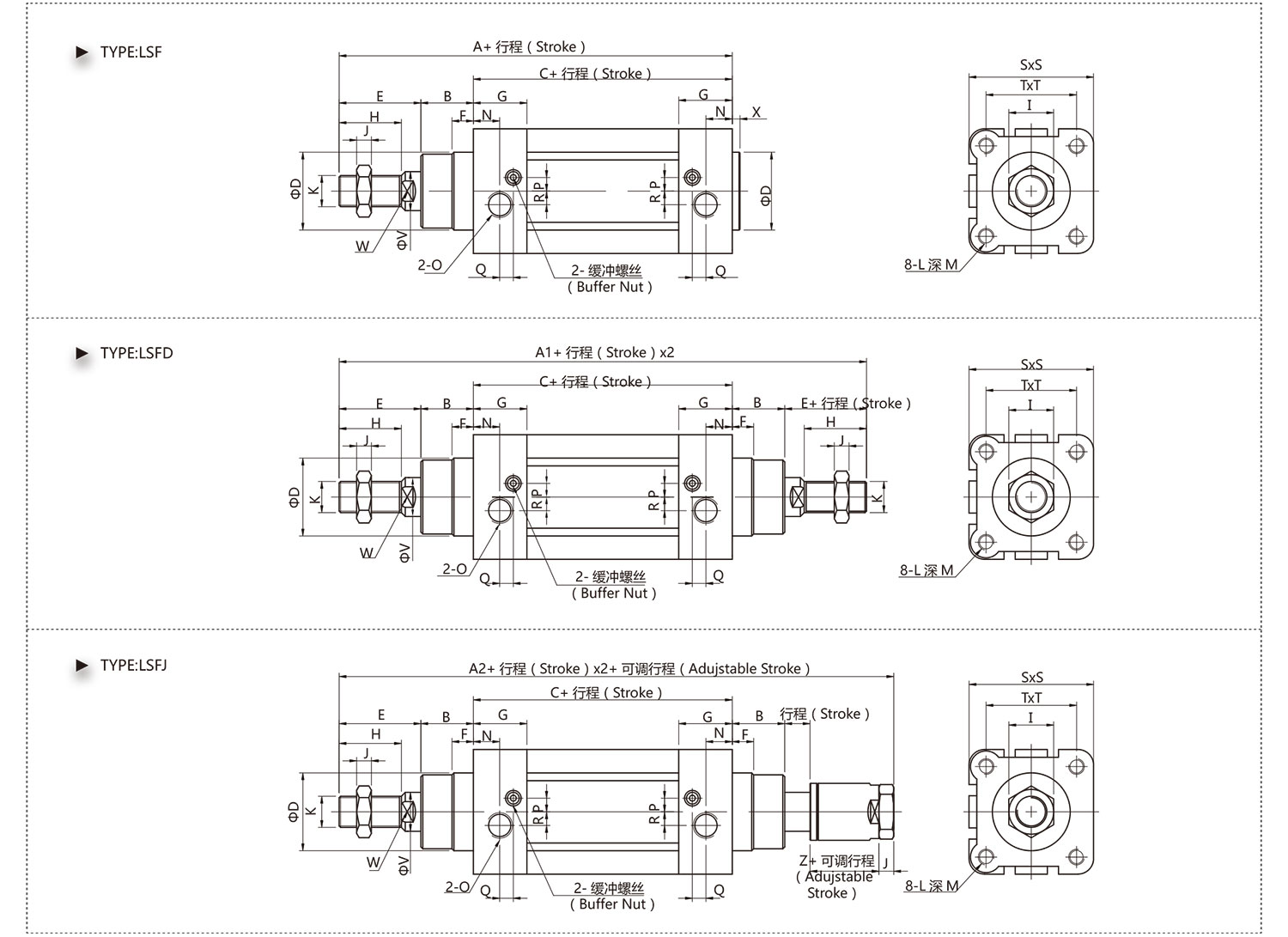

整体尺寸

尺寸表

符号/缸径(mm)	A	A1	A2	B	C	D	E	F	G	H	I	J	K	L
32	142	190	185	16	94	30	32	10	25	22	17	6	M10x1.25	M6
40	159	213	207	20	105	35	34	10	29.5	24	17	7	M12x1.25	M6
50	175	244	233	27	106	40	42	10	32	32	23	8	M16x1.5	M8
63	190	258	247	26	122	45	42	10	36	32	23	8	M16x1.5	M8
80	214	301	288	35	127	45	52	10	37	40	30	10	M20x1.5	M10
100	229	321	308	40	137	55	52	10	39	40	30	10	M20x1.5	M10
125	277	394	378	46	160	60	71	10	43.5	54	41	Ho	M27x2	M12

符号/缸径(mm)	M	N	O	P	Q	R	S	T	V	W	X	Z
32	12	15	G1/8	5	3	6.5	45	32.5	12	10	4	21
40	12	17.5	G1/4	7	3	7	52	38	16	13	4	21
50	12	21	G1/4	7	3	9	64	46.5	20	17	4	23
63	12	23	G3/8	8	5	9	75	56.5	20	17	4	23
80	15	24	G3/8	10	5	12	93	72	25	22	5	29
100	15	26	G1/2	10	5	14	112	89	25	22	6	29
125	20	29	G1/2	10	5	14	134	110	32	27	7	40.5
