MA 系列不锈钢迷你缸

MA 系列不锈钢迷你缸

产品详情

0
查看: 843

订购代号







规格



内径 (mm) 16 20 25 32 40
动作方式 复动型
工作介质 空气
※固定形式 基本型、FA型、LB型、SDB型
使用压力范围 1~9Kgf/cm²
保证耐压力 13.5Kgf/cm²
使用温度范围 0~70℃
使用速度范围 500~800mm/s
缓冲形式 缓冲垫片
接管口径 M5x0.8 G1/8





气缸理论出力表

气缸内径 (mm) 16 20 25 32 40
动作方式 押出
单动
复动型 押出
单动
复动型   押出
单动
复动型   押出
单动
复动型   押出
单动
复动型
押侧 拉侧 押侧 拉侧 押侧 拉侧 押侧 拉侧 押侧 拉侧
受压面积 (cm²) 2.01 2.01 1.81 3.14 3.14 2.64 4.9 4.9 4.12 8.04 8.04 6.9 12.56 12.56 10.55
空气压力(Kgf/cm2) 1 2.01 1.81 3.14 2.64 4.9 4.12 8.04 6.9 12.56 10.55
2 4.02 3.62 1.57 6.28 5.28 2.45 9.8 8.24 4.02 16.08 13.8 6.28 25.12 21.1
3 2.01 6.03 5.43 4.71 9.42 7.92 7.35 14.7 12.36 12.06 24.12 20.7 18.84 37.68 31.65
4 4.02 8.04 7.24 7.85 12.56 10.56 12.25 19.6 16.48 20.1 32.16 27.6 31.4 50.24 42.2
5 6.03 10.05 9.05 10.99 15.7 13.2 17.15 24.5 20.6 28.14 40.2 34.5 43.96 62.8 52.75
6 8.04 12.06 10.86 14.13 18.84 15.84 22.05 29.4 24.72 36.18 48.24 41.4 56.52 75.36 63.3
7 10.04 14.07 12.67 17.27 21.98 18.48 26.95 34.3 28.84 44.22 56.28 48.3 69.08 87.92 73.85
8 20.41 25.12 21.12 31.85 39.2 32.96 52.26 64.32 55.2 81.64 100.48 84.4
9 23.55 28.26 23.76 36.75 44.1 37.08 60.3 72.36 62.1 94.2 113.04 94.95





行程



内径 (mm)

标准行程

最大行程

容许行程

16

25

50

75

100

125

150

175

200













300

500

20

25

50

75

100

125

150

175

200

250

300









500

650

25

25

50

75

100

125

150

175

200

250

300

350

400

450

500

500

650

32

25

50

75

100

125

150

175

200

250

300

350

400

450

500

500

650

40

25

50

75

100

125

150

175

200

250

300

350

400

450

500

500

650

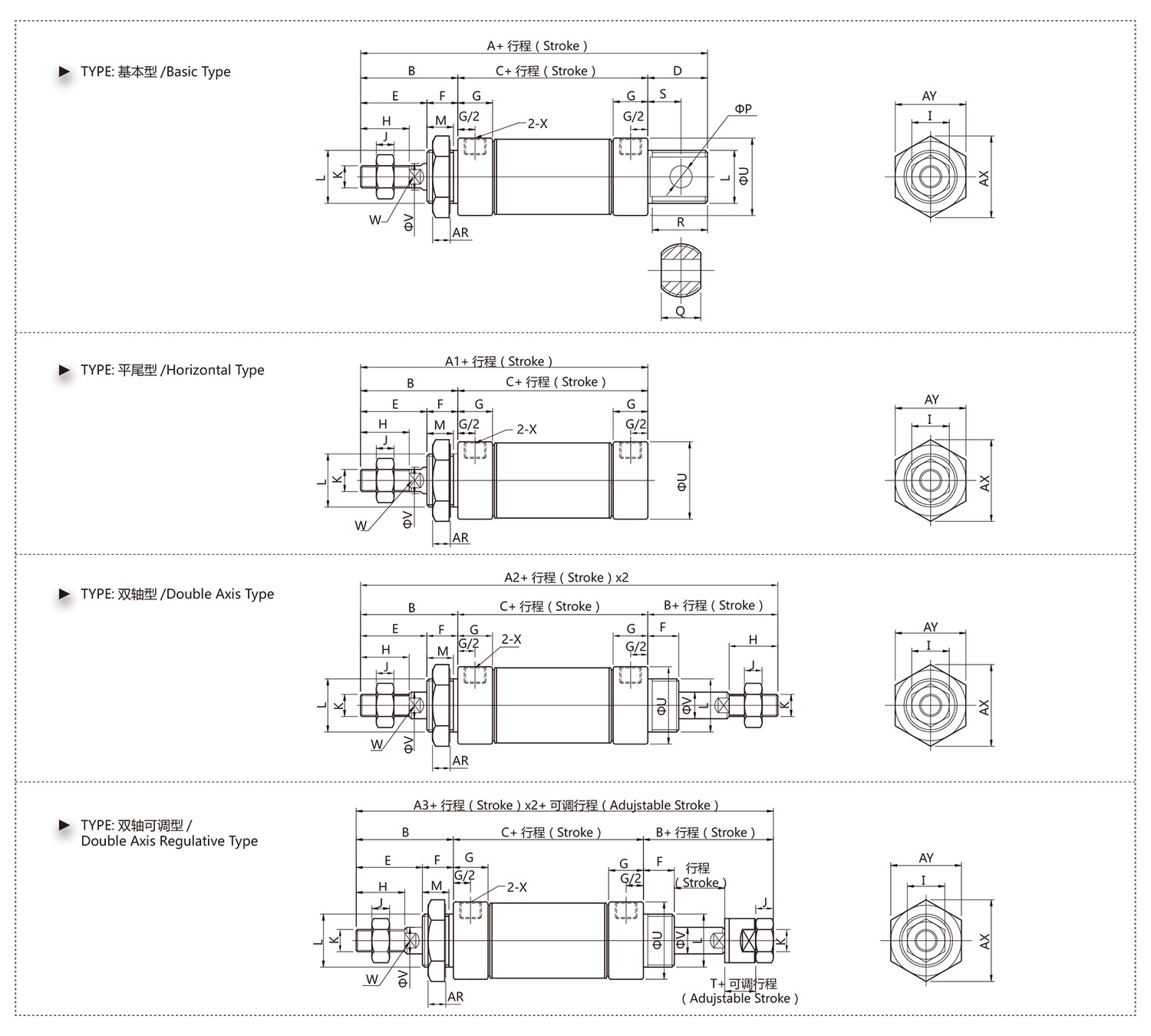

整体尺寸







尺寸表



符号/内径(mm)

A

A1

A2

A3

B

C

D

E

F

G

H

J

K

16

114

98

136

135

38

60

16

22

16

10

16

10

5

M6

20

137

116

156

153

40

76

21

28

12

16

20

12

6

M8

25

141

120

164

161

44

76

21

30

14

16

22

17

6

M10x1.25

32

147

120

164

161

44

76

27

30

14

16

22

17

6

M10x1.25

40

149

122

168

164

46

76

27

32

14

16.7

24

17

7

M 12x1.25





符号/内径(mm)

L

M

P

Q

R

S

T

U

V

W

X

AR

AX

AY

16

M 16x1.5

14

6

12

14

9

16

21

6

5

M5

6

25

22

20

M22x1.5

10

8

16

19

12

19

27

8

6

G1/8

7

33

29

25

M22x1.5

12

8

16

19

12

21

30

10

8

G1/8

7

33

29

32

M24x2

12

10

16

25

15

21

35

12

10

G1/8

8

37

32

40

M30x2

12

12

20

25

15

21

41.8

16

14

G1/8

9

47

41

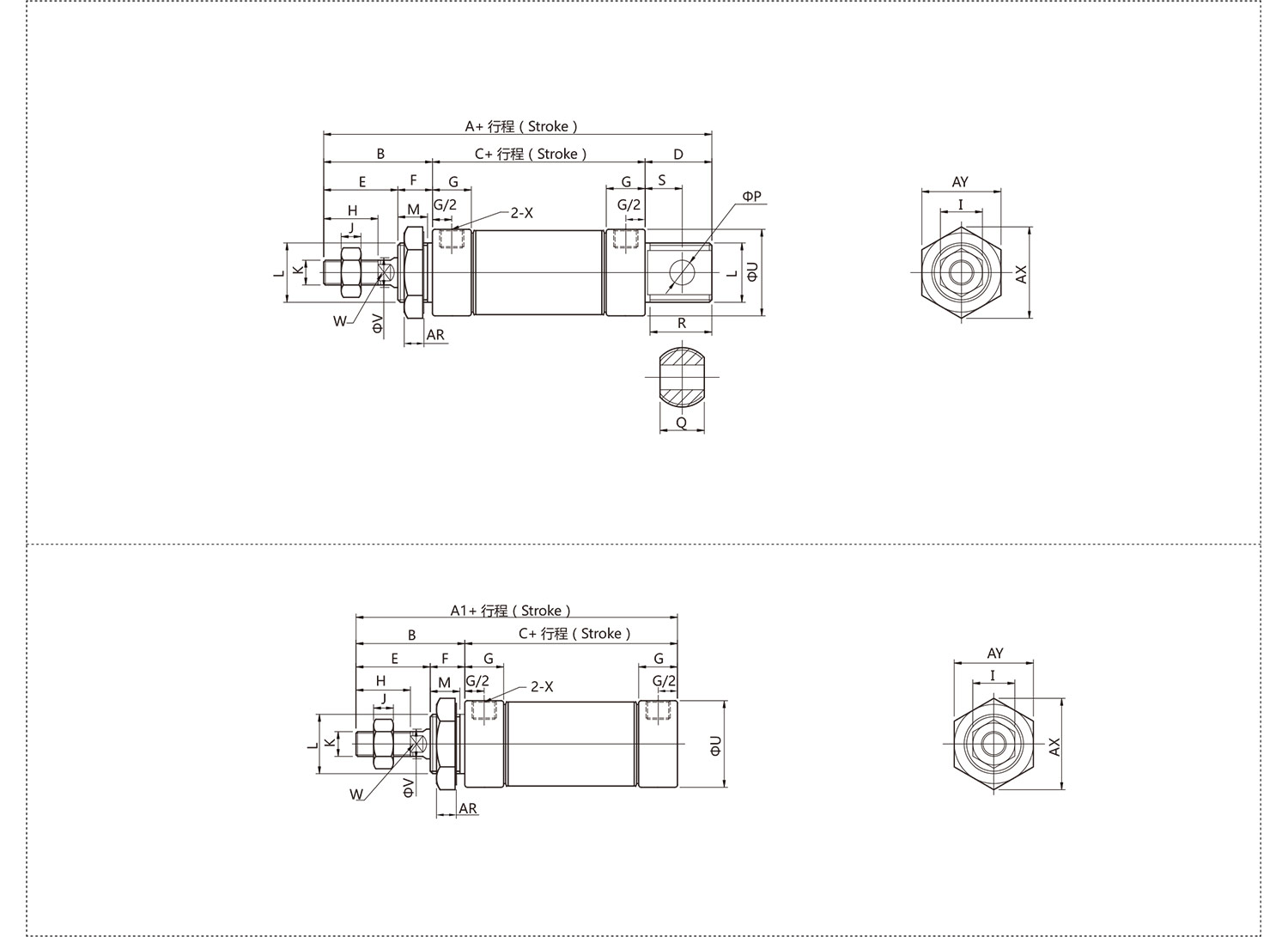

整体尺寸









尺寸表



符号/内径(mm) A A1 B   51-100 D E F G H I J K
0-50 51-100 0-50 51-100 0-50 51-100
16 114 139 98 123 38 60 85 16 22 16 10 I 16 10 5 M6
20 137 162 116 141 40 76 101 21 28 12 16 20 12 6 M8
25 141 166   145 44 76 101 21 30 14 16 22 17 6 M10x1.25
32 147 172 120 145 44 76 101 27 30 14 16 22 17 6 M10x1.25
40 149 174 122^ 147 46 76 101   32 14 16.7 24 17 7 M12x1.25



符号/内径(mm)  L M P Q R S U V W X AR AX AY
16 M 16x1.5 14 6 12 14 9 21 6 5 M5 6 25 22
20 M22x1.5 10 8 16 19 12 27 8 6 G1/8 7 33 29
25 M22x1.5 12 8 16 19 12 30 10 8 G1/8 7 33 29
32 M24x2 12 10 16 25 15 35 12 10 G1/8 8 37 32
40 M30x2 12 12 20 25 15 41.8 16 14 G1/8 9 47 41
