LAW 系列过滤减压阀

LAW 系列过滤减压阀

产品详情

0
查看: 90

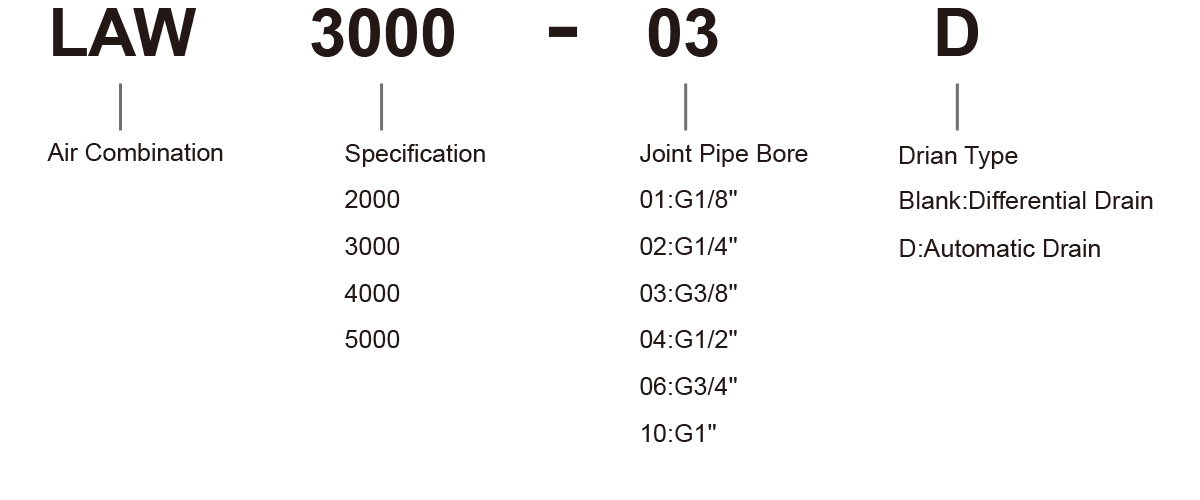

订购代号

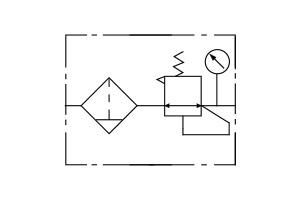

图形符号





规格



型号

LAW2000

-01

LAW2000

-02

LAW3000

-02

LAW3000

-03

LAW4000

-03

LAW4000

-04

LAW4000

-06

LAW5000

-06

LAW5000

-10

额定流量

550

550

2000

2000

4000

4000

4500

5500

5500

接管口径

G1/8

G1/4

G1/4

G3/8

G3/8

G1/2

G3/4

G3/4

G1

滤芯粗度

25μ

调节压力范围

0.05~0.85MPa

最大可调节压力

1.0MPa

保证耐压力

1.5MPa

使用温度范围

5~60℃

容器材料

聚碳酸脂

保护罩

放水功能

差压放水

差压放水、自动放水

阀型

带溢流型

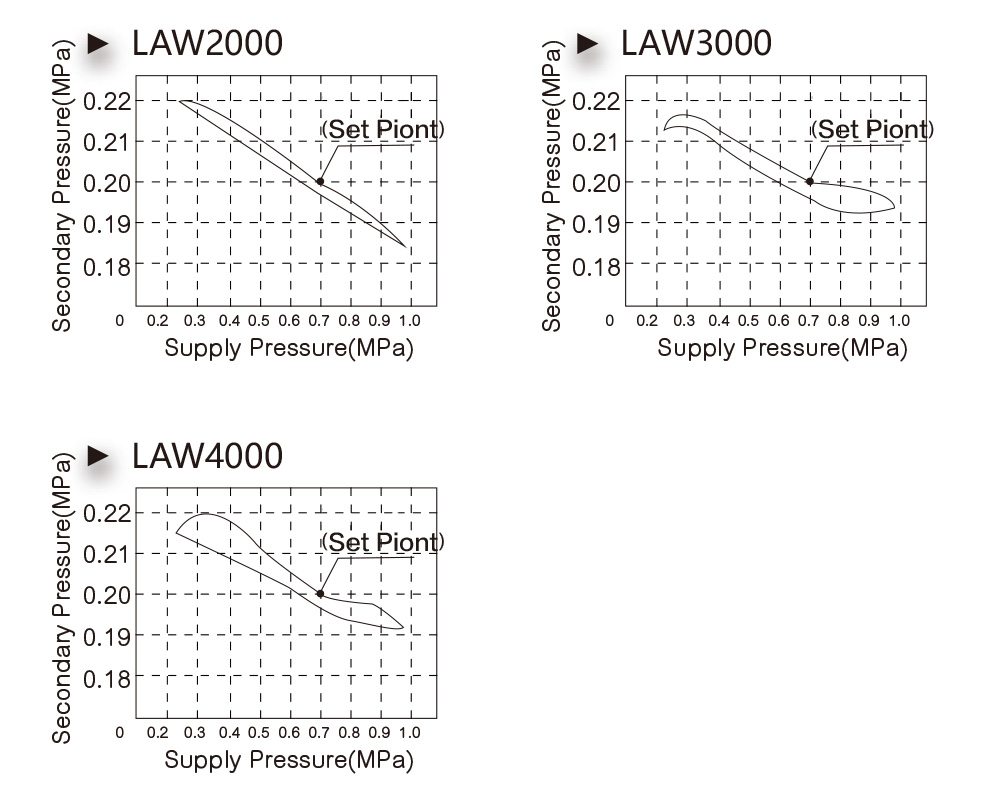

压力特性

进口压力 =0.7MPa 出口压力 =0.2MPa 流量 =20L/min

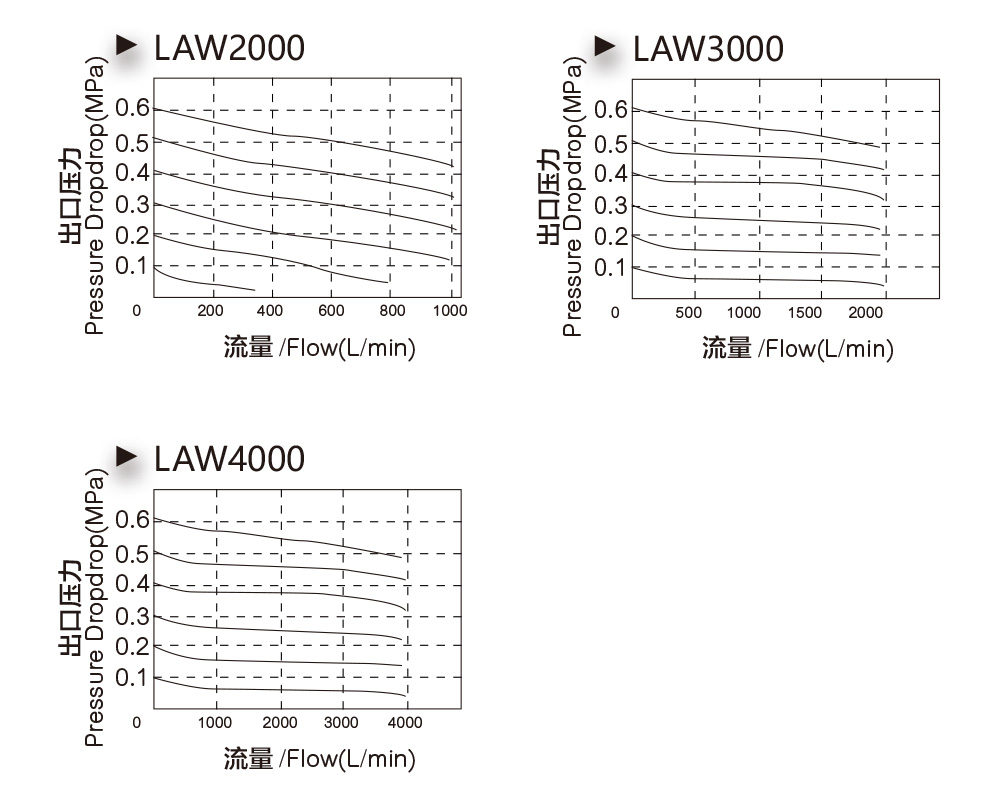

流量特性

进口压力 =0.7MPa

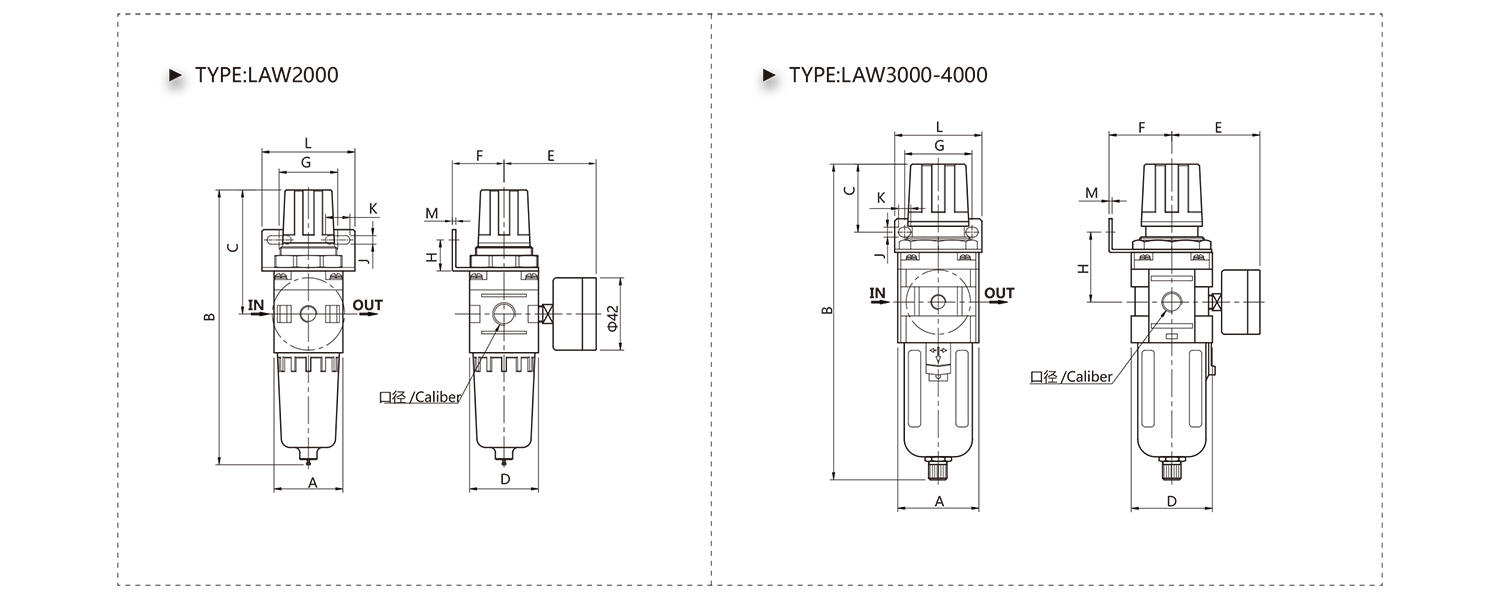

外形尺寸



型号

口径

A

B

C

D

E

F

G

H

J

K

L

LAW2000

1/8*1/4

40

164.5

78

40

56.8

30

34

45

5.4

15.4

55

LAW3000

1/4*3/8

53

211

92.5

53

60.8

41

40

46

6.5

8

53

LAW4000

3/8*1/2

70

262.5

112

70

70.5

50

54

54

8.5

10.5

70

LAW4000-06

3/4

75

267

114

70

70.5

50

54

56

8.5

10.5

70

LAW5000

3/4*1

90

338

116

90

80.5

50

54

60

10

11

91
