LSI 标准气缸附件

首页 / 产品中心 / 辅助元件 / 气缸附件 / LSI 标准气缸附件
LSI 标准气缸附件

产品详情

0
查看: 1,044

整体尺寸





尺寸表

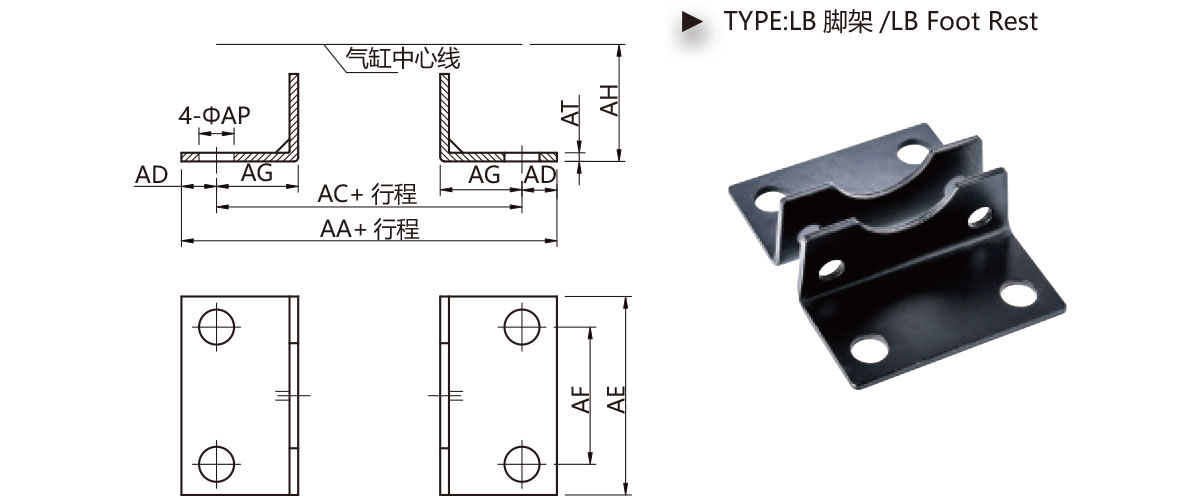

符号/缸径(mm) 32 40 50 63 80 100 125 160 200
AA 158 179 190 209 248 258 290 340 380
AC 142 161 170 185 210 220 250 300 320
AD 8 9 10 3 19 19 20 20 30
AE 47 53 65 75 95 115 140 180 220
AF 32.5 36 45 50 63 75 90 115 135
AG 24 27.5 32 32 41 45 45 60 70
AH 32 36 45 50 63 71 90 115 135
AP 7 9 9 9 12.5 14.5 16 18 22
AT 4 4 4 4 5 5 8 8 9





整体尺寸







尺寸表

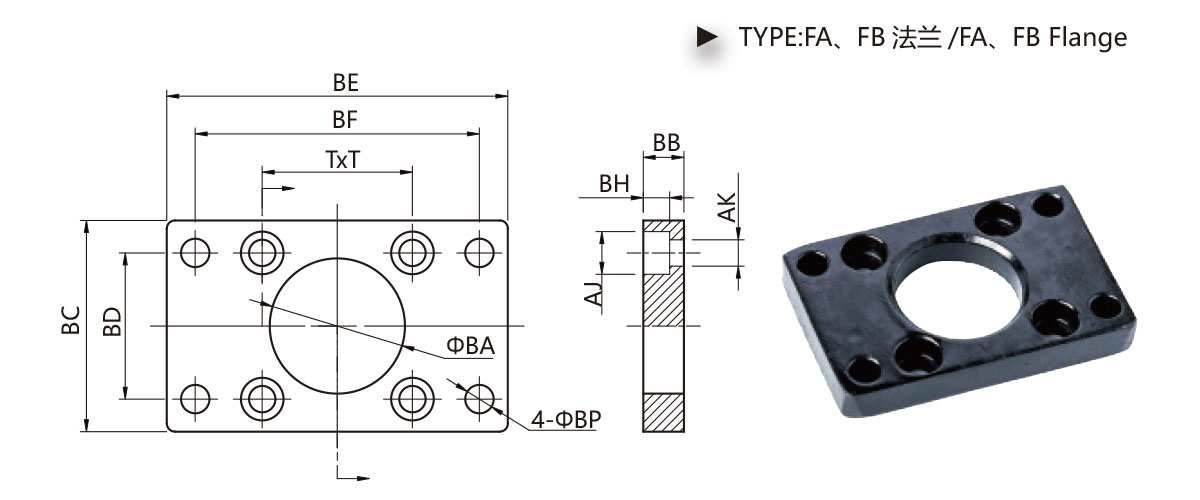

符号/缸径(mm) 32 40 50 63 80 100 125 160 200
BA 30.5 35.5 40.5 45.5 45.5 55.5 60.5 65.5 75.5
BB 10 10 12 12 16 16 20 20 25
BC 50 55.5 65 75 95 115 140 180 220
BD 32 36 45 50 63 75 90 115 135
BE 80 90 110 125 154 186 224 280 320
BF 64 72 90 100 126 150 180 230 270
BH 6.4 6.4 8 7.5 6 6 8 8 12
AJ 10.5 10.5 14 14 16.5 17 19 25 25
AK 7 7 9 9 11 11 13 17 17
BP 7 9.5 9 9 11 14.5 16 18 22
T 32.5 38 46.5 56.5 72 89 110 140 175





整体尺寸



尺寸表

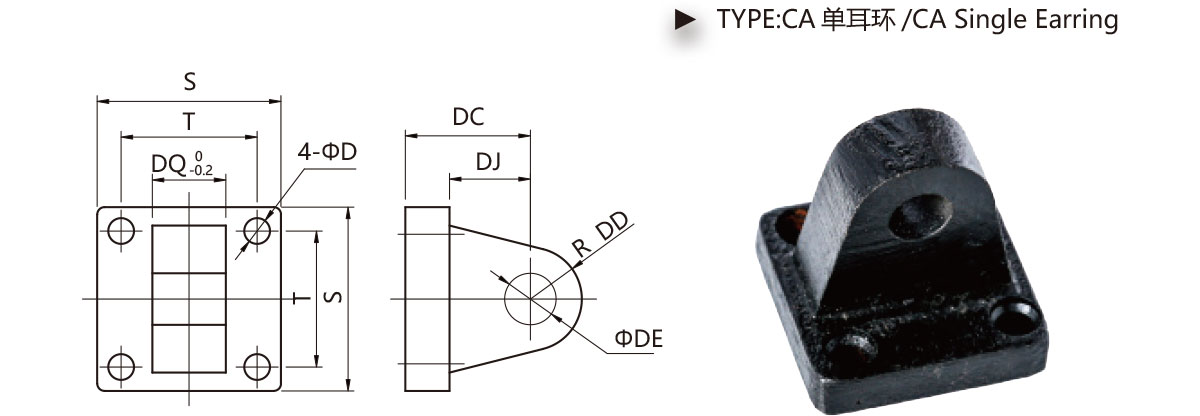

符号/缸径(mm) 32 40 50 63 80 100 125 160 200
S 47 53 65 75 95 115 140 180 220
T 32.5 38 46.5 56.5 72 89 110 140 175
DC 22 25 27 32 36 41 50 55 60
DD 9 12 12 15 15 20 25 30 30
DE 10 12 12 16 16 20 25 30 30
DJ 13 16 17 22 22 27 33 35.5 37
DQ 25.8 27.8 31.7 39.7 49.7 59.7 69.7 89.7 89.7
D 6.5 6.5 8.5 8.5 10.5 10.5 12.5 16.5 16.5





整体尺寸





尺寸表

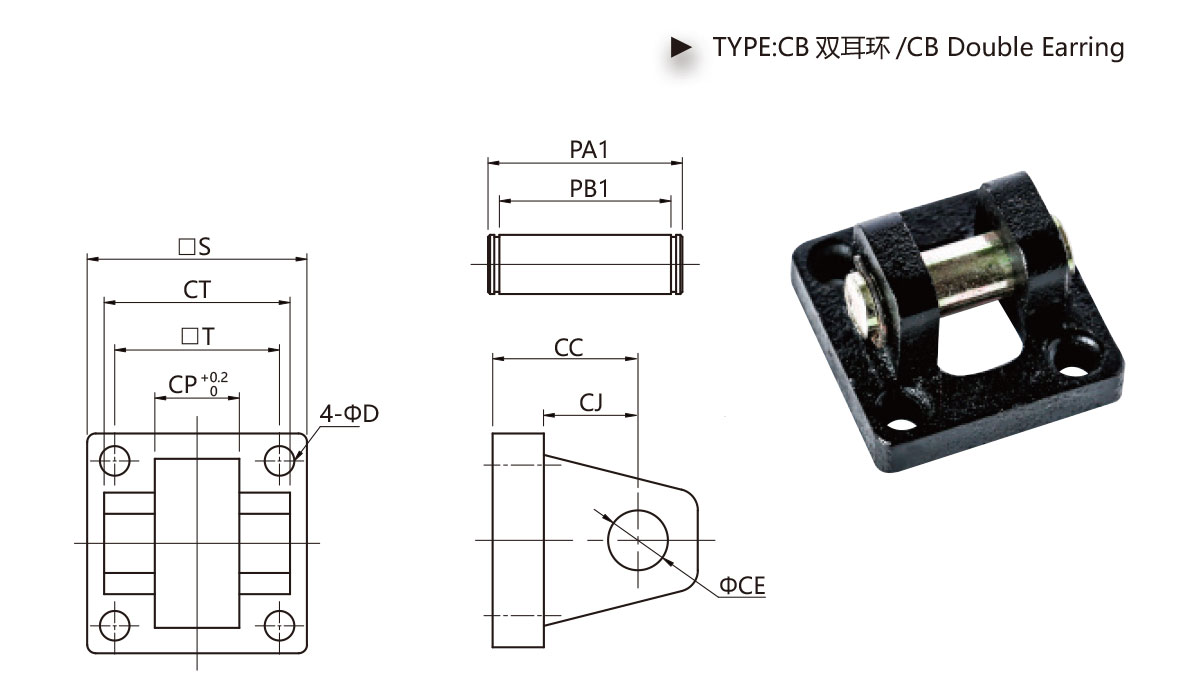

符号/缸径(mm)  32 40 50 63 80 100 125 160 200
S 45 52 65 　 95 115 140 180 220
T 32.5 38 46.5 56.5 - 89 110 140 175
CC 22 25 27 32 36 41 50 55 60
CE 10 12 12 16 16 20 25 30 30
CJ 13 16 17 22 22 27 31 35.5 36
CP 26 28 32 40 50 60 70 90 90
CT 45 52 60 z 90 110 130 170 170
PA1 52.5 60 68 79.5 99 119 139 181 181
PB1 46 53.5 62 72 90.5 110.5 131.5 171.5 171.5
D 6.5 6.5 8.5 8.5 10.5 10.5 12.5 16.5 16.5





整体尺寸



尺寸表

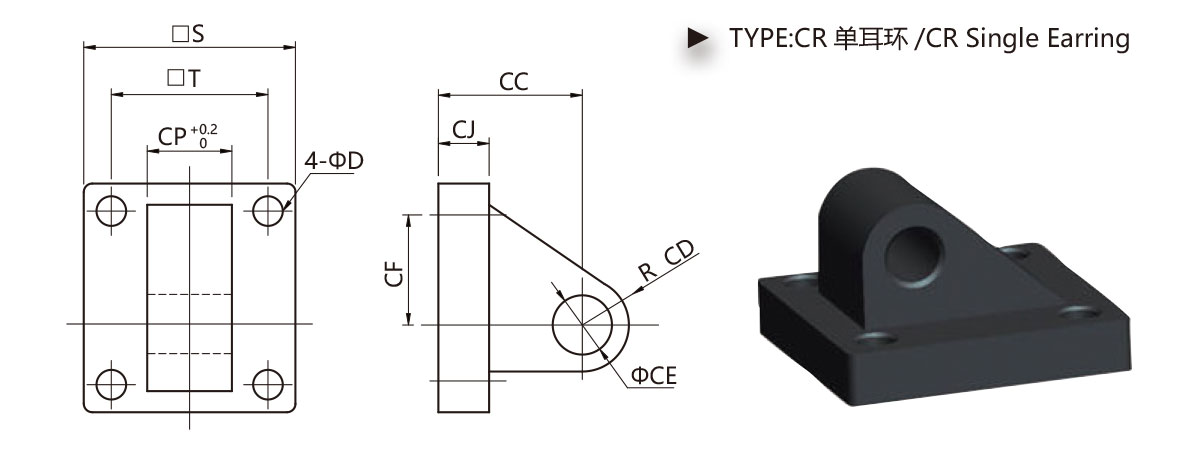

符号/缸径(mm) 32 40 50 63 80 100 125 160 200
S 47 53 65 75 95 115 140 180 220
T 32.5 38 46.5 56.5 72 89 110 140 175
CC 22 25 27 32 36 41 90 115 135
CD 9 12 12 15 15 20 22 31 31
CE 10 12 12 16 16 20 25 30 30
CF 21 24 33 37 47 55 70 97 105
CJ 8 10 12 12 14 15 20 25 30
CP 25.8 27.8 31.7 39.7 49.7 59.7 69.7 89.7 89.7
D 6.5 6.5 8.5 8.5 10.5 10.5 12.5 16.5 16.5





整体尺寸





尺寸表

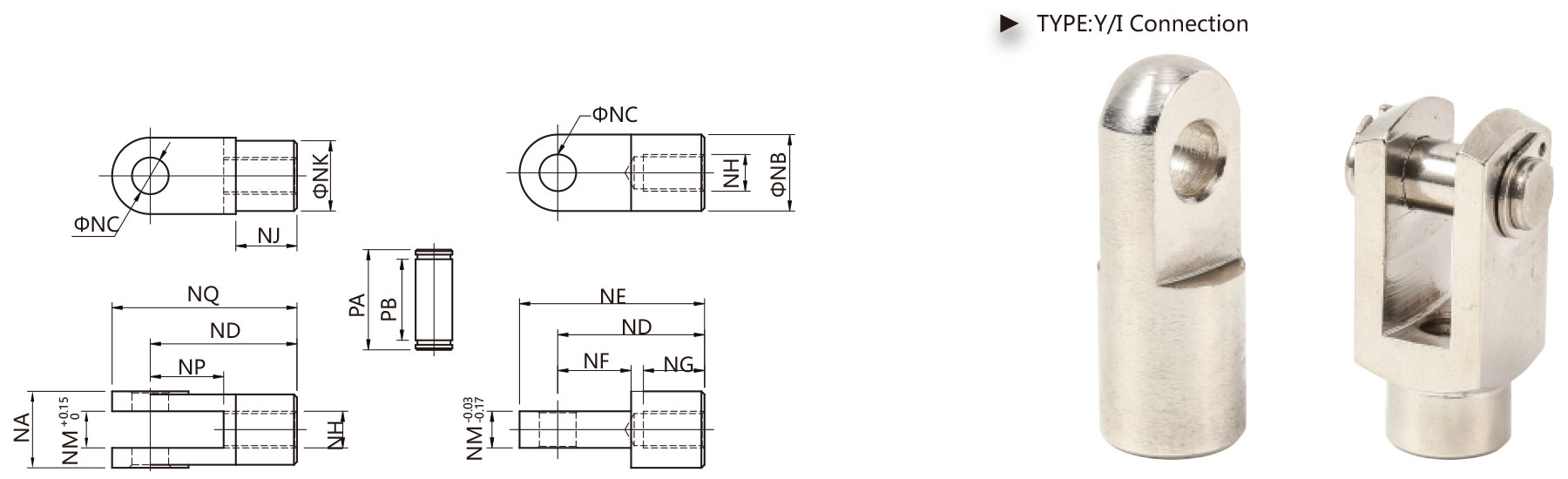

符号/缸径(mm) 32 40 50 63 80 100 125 160 200
NA 19 25.4 32 32 44.4 44.4 55 70 70
NB 20 24 32 32 40 40 - - -
NC 10 12 16 16 20 20 30 35 35
ND 40 48 64 64 80 80 110 144 144
NE 52 67 89 89 112 112 155 201 201
NF 15 24 32 32 40 40 51 65 65
NG 20 20 23 23 30 30 ﹣ - -
NH M10x1.25 M12x1.25 M16x1.5 M 16x1.5 M20x1.5 M20x1.5 M27x2 M36x2 M36x2
NJ 12 20 22 22 30 30 - - -
NK 18 23 30 30 39 39 - - -
NM 10 12 16 16 20 20 30 35 35
NP 20 24 32 32 40 40 54 72 72
NQ 52 62 83 83 105 105 148 191 191
PA 26.2 32.8 39.3 39.3 53.3 53.3 64 80 80
PB 20 26.5 33 33 45 45 55.6 70.6 70.6
