LD4 系列电磁阀、气控阀

LD4 系列电磁阀、气控阀

产品详情

0
查看: 92

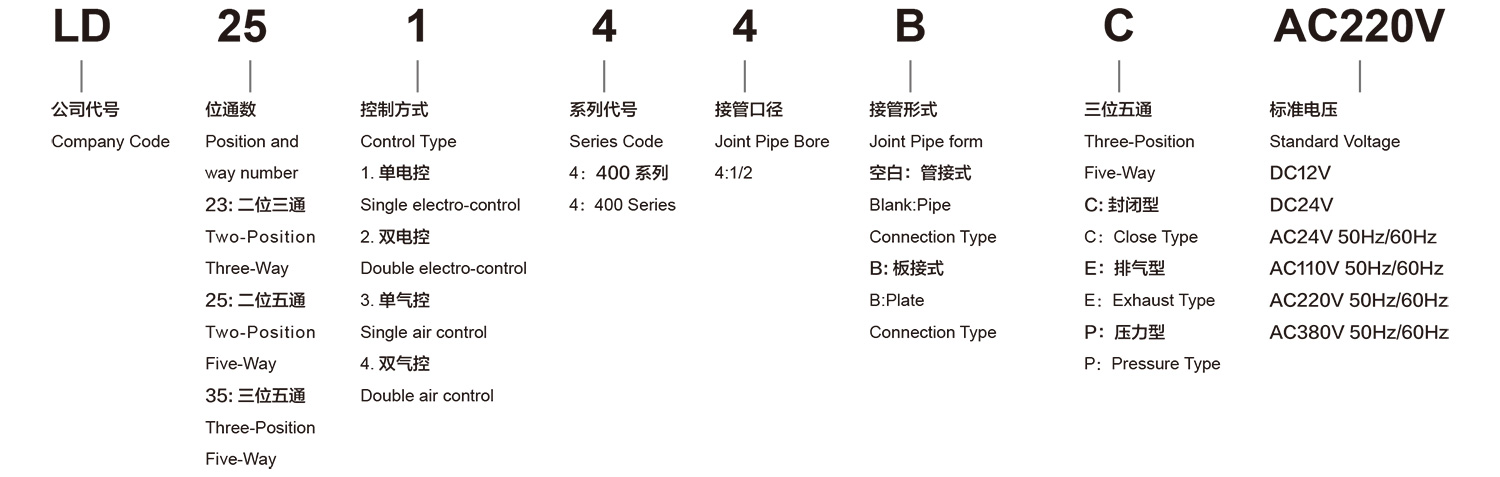

订购代号







规格



型号

LD23144

LD23244

LD25144

LD25244

LD35244C

LD35244E

LD35244P

LD23344

LD23444

LD25344

LD25444

LD35444C

LD35444E

LD35444P

工作介质

经40微米过滤的空气

动作方式

内部先导式

接管口径

进气=出气=排气=G1/2

位置数

二位三通

二位五通

三位五通

工作温度

5~50℃ (41-122° F)

有效截面积

50mm²  (Cv=2.79)

50mm²  (Cv=2.79)



30mm²  (Cv=1.67)

使用压力

0.15~0.8MPa

最大耐压力

1.2MPa

耗电量

AC:3.2VA DC:3.7W

保护等级

IP65 (DIN40050)

绝缘性

F级

接线形式

出线式或端子式

电压范围

±10%

最高动作频率

每秒 5 次

每秒 5 次

每秒 3 次

最短励磁时间

0.05 秒

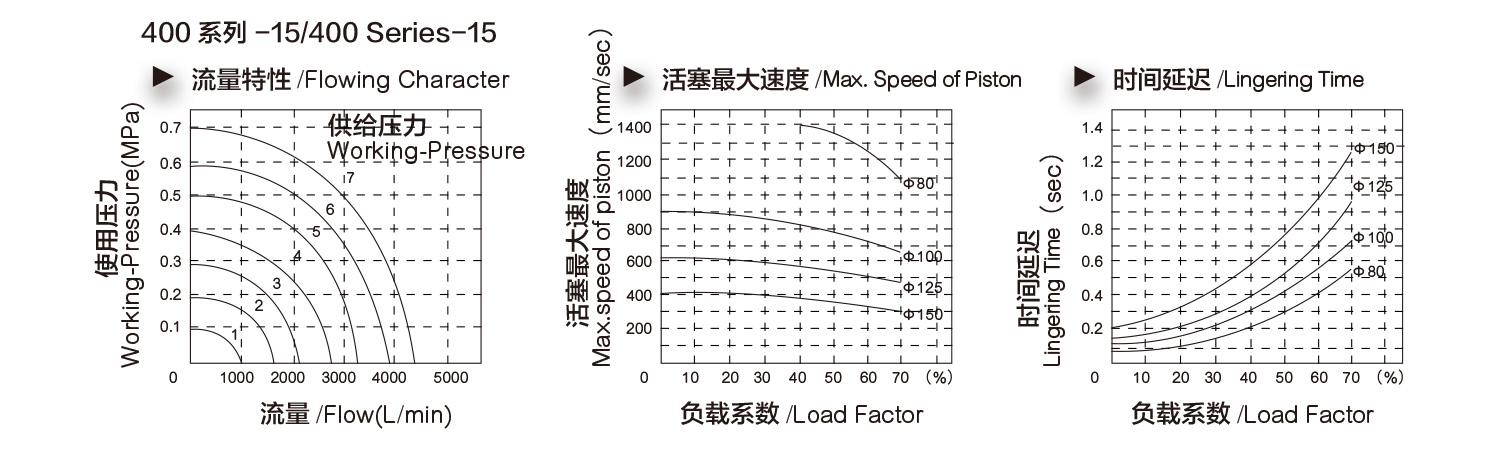

流量特性





测试条件

压力

0.5MPa

使用接管

PU 管12x8 内径:8mm

使用接头

4V410-15:PC12-04

负载系数

负载系数=负载 /气缸理论推力 ×100%

气缸行程

300mm

电磁阀型号

4V400 系列

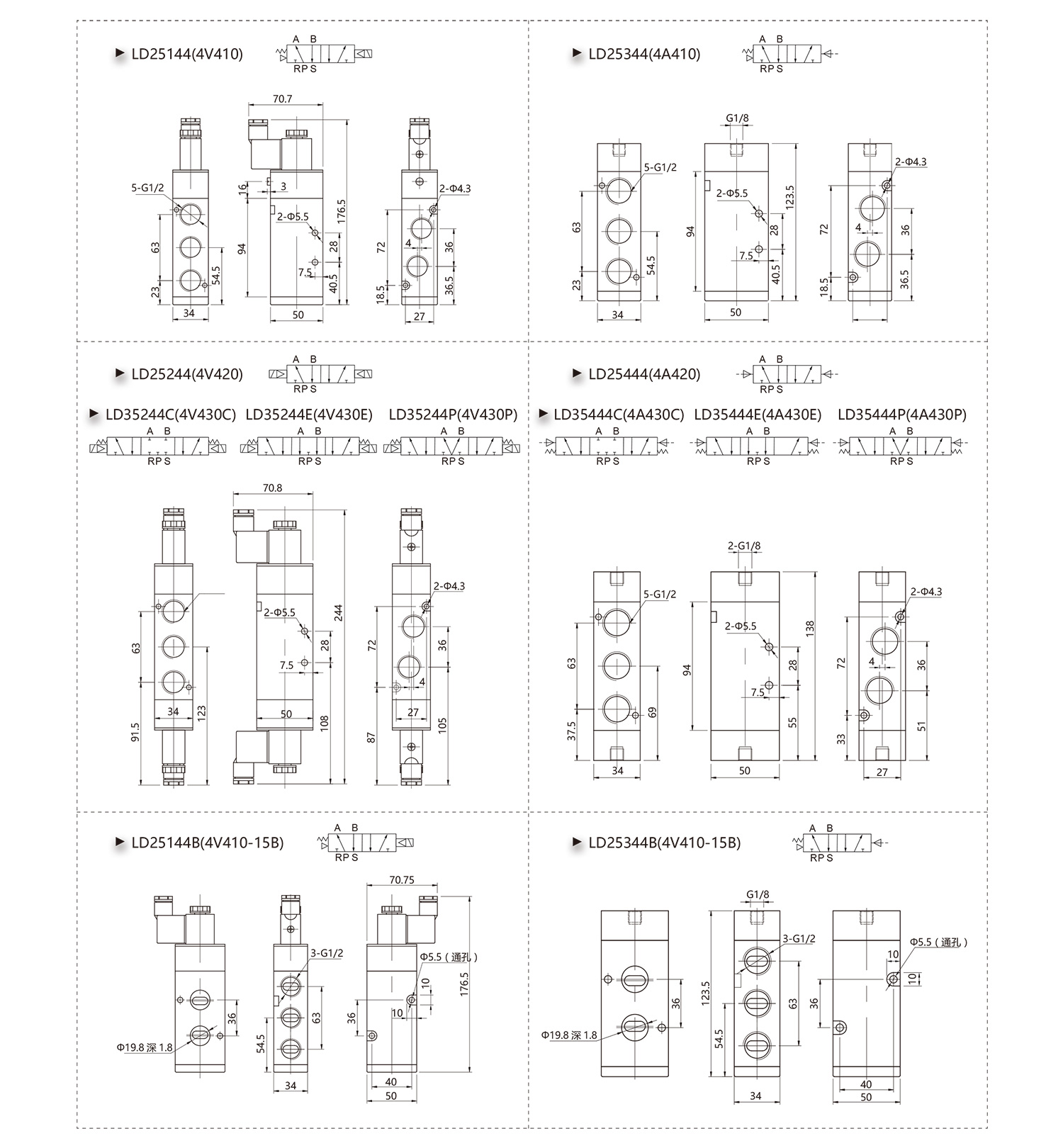

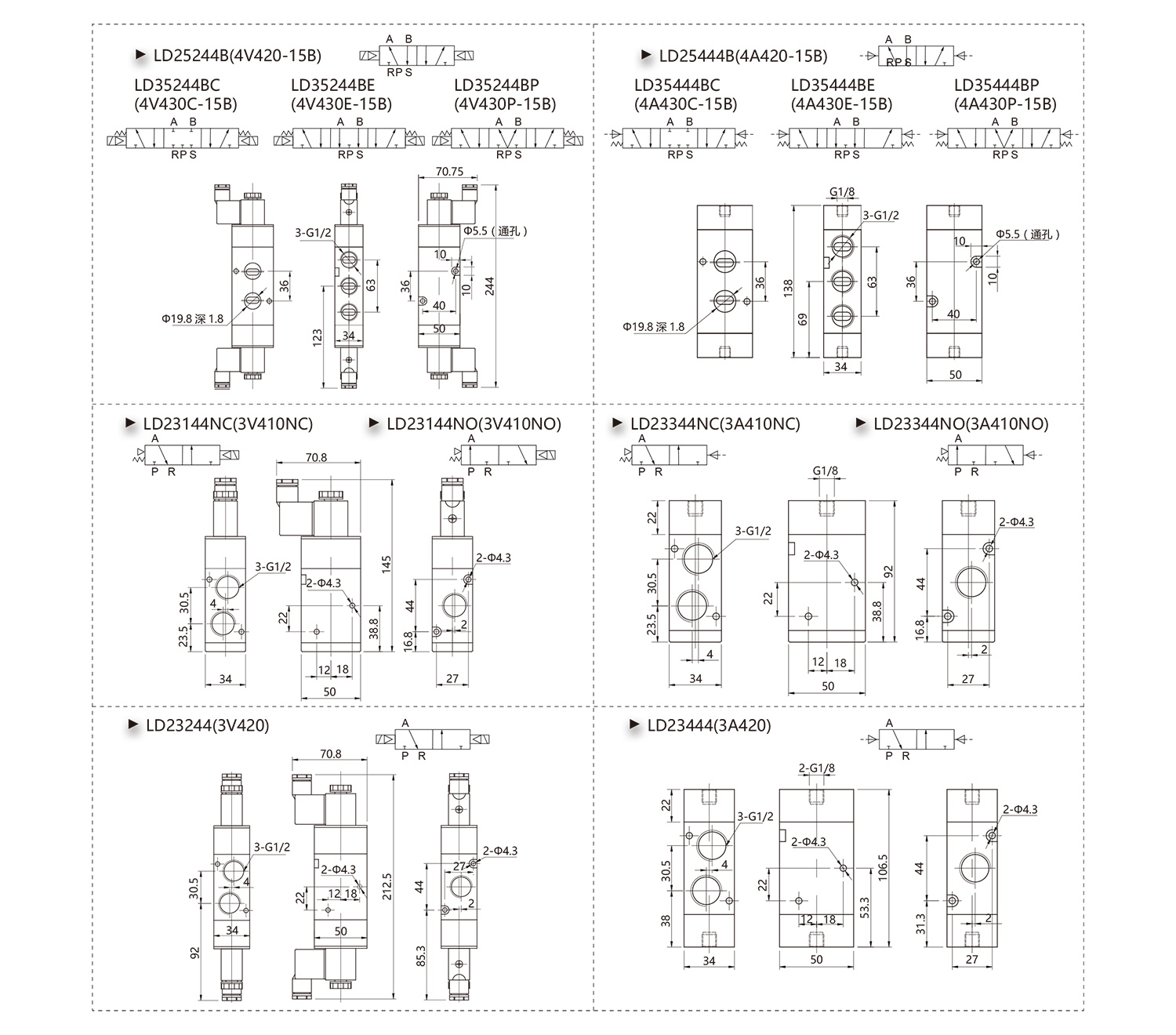

外形尺寸
