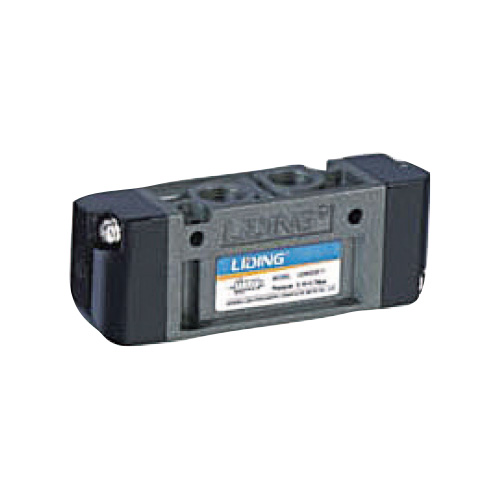

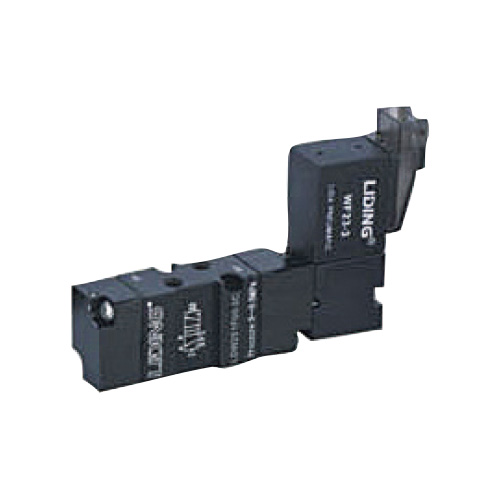

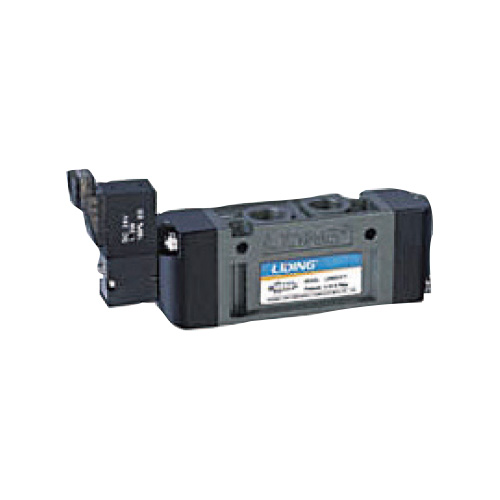

LDW 系列电磁阀、气控阀、汇流板

LDW 系列电磁阀、气控阀、汇流板

产品详情

0
查看: 609

订购代号





规格

型号

LD253F00

LDW251

LDW252F10 LDW352F10C LDW352F10E LDW352F10P

LDW351F11

LDW352F11 LDW352F11C LDW352F11E LDW352F11P

LD251F00C

LDW253F10

LDW254F10 LDW354F10C LDW354F10E LDW354F10P

LDW353F11

LDW354F11 LDW354F11C LDW354F11E LDW354F11P

工作介质

经40微米过滤的空气

动作方式

内部先导式

接管口径

进气=出气=M3

进气 = 出气 =M5

进气=出气=G1/8

位置数

二位五通

三位五通

二位五通

三位五通

工作温度

5~50℃

有效截面积

0.9mm²

3.4mm²

3.0mm²

10.5mm²

8mm²

使用压力

0.15~0.7MPa

最大耐压力

1.0MPa

耗电量

<1.2W

保护等级

IP65 (DIN40050)

绝缘性

F级

接线形式

出线式或垂直插座式或水平插座式

电压范围

±10%

最高动作频率

每秒 10 次 每秒 8 次 每秒 10 次 每秒 8 次

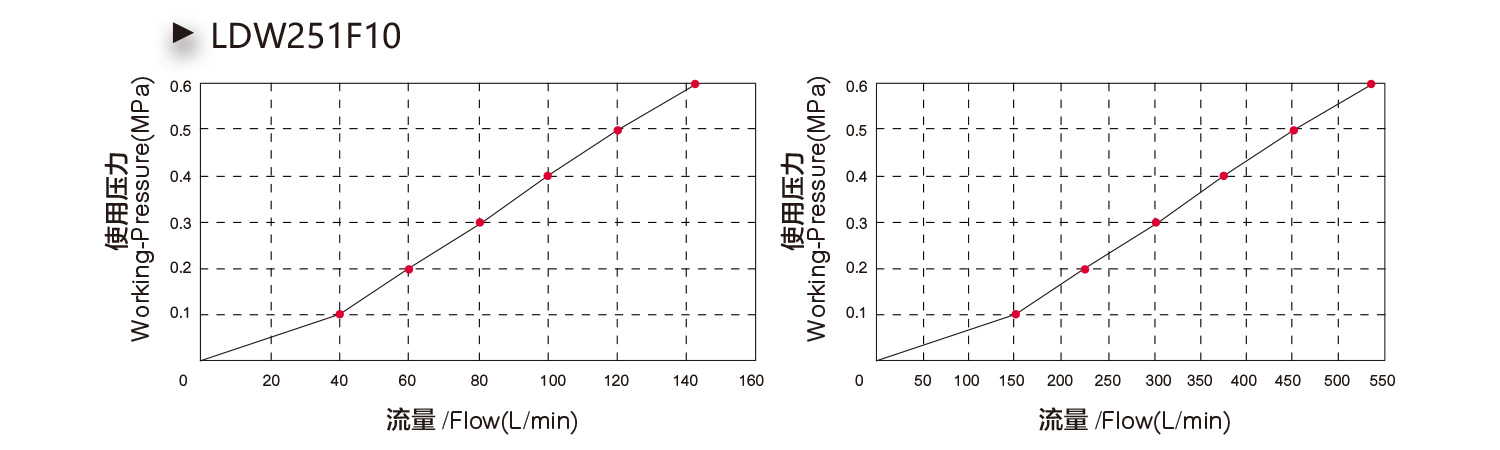

流量特性





试验条件

压力

0.5MPa

使用接管

PU 管6x4

内径:4mm

使用接头

LDW251F10:PC6-M5

LDW251F11:PC6-01

负载系数

负载系数=负载 /气缸理论推力×100%

气缸行程

300mm

电磁阀型号

LDW251F10

LDW251F11

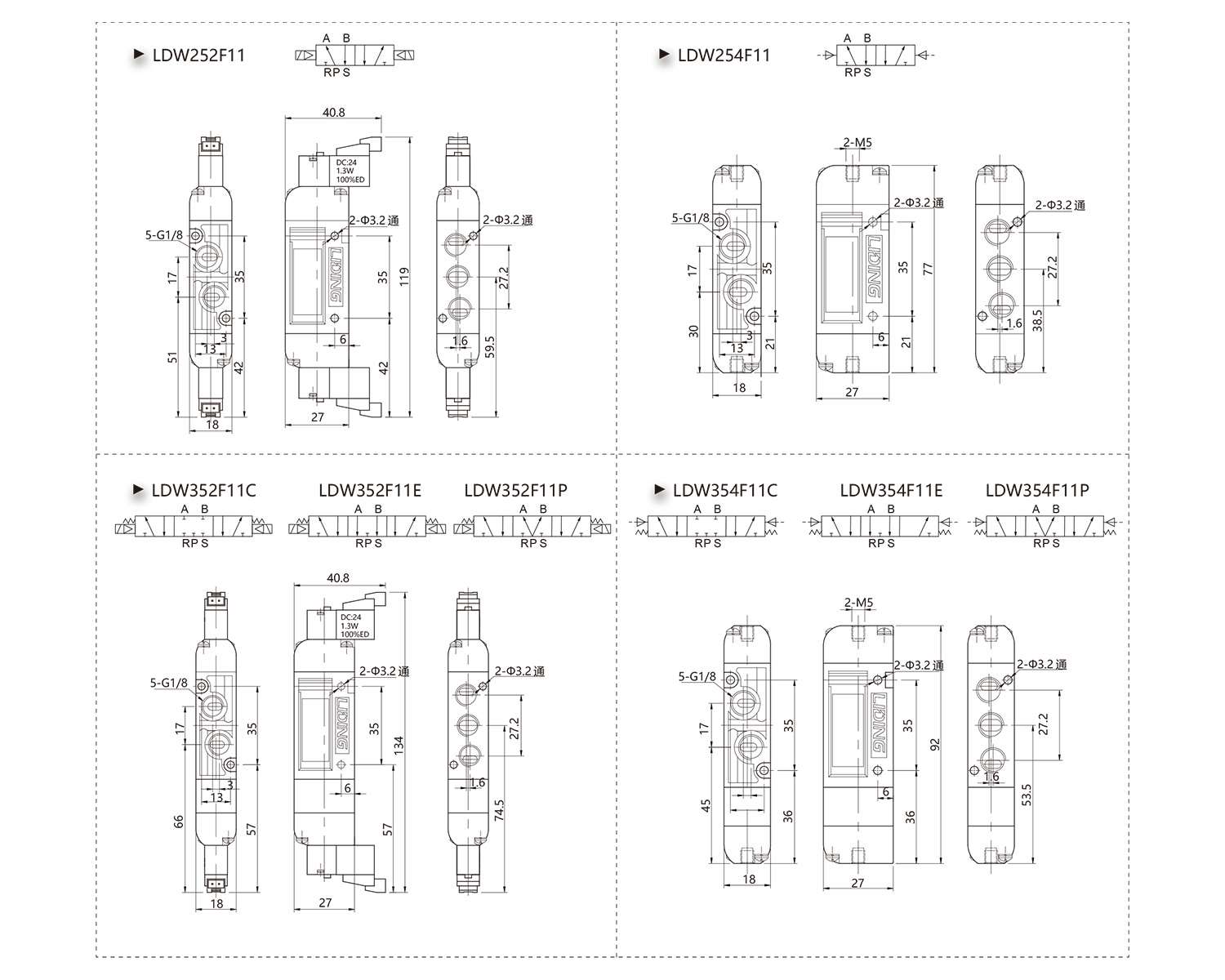

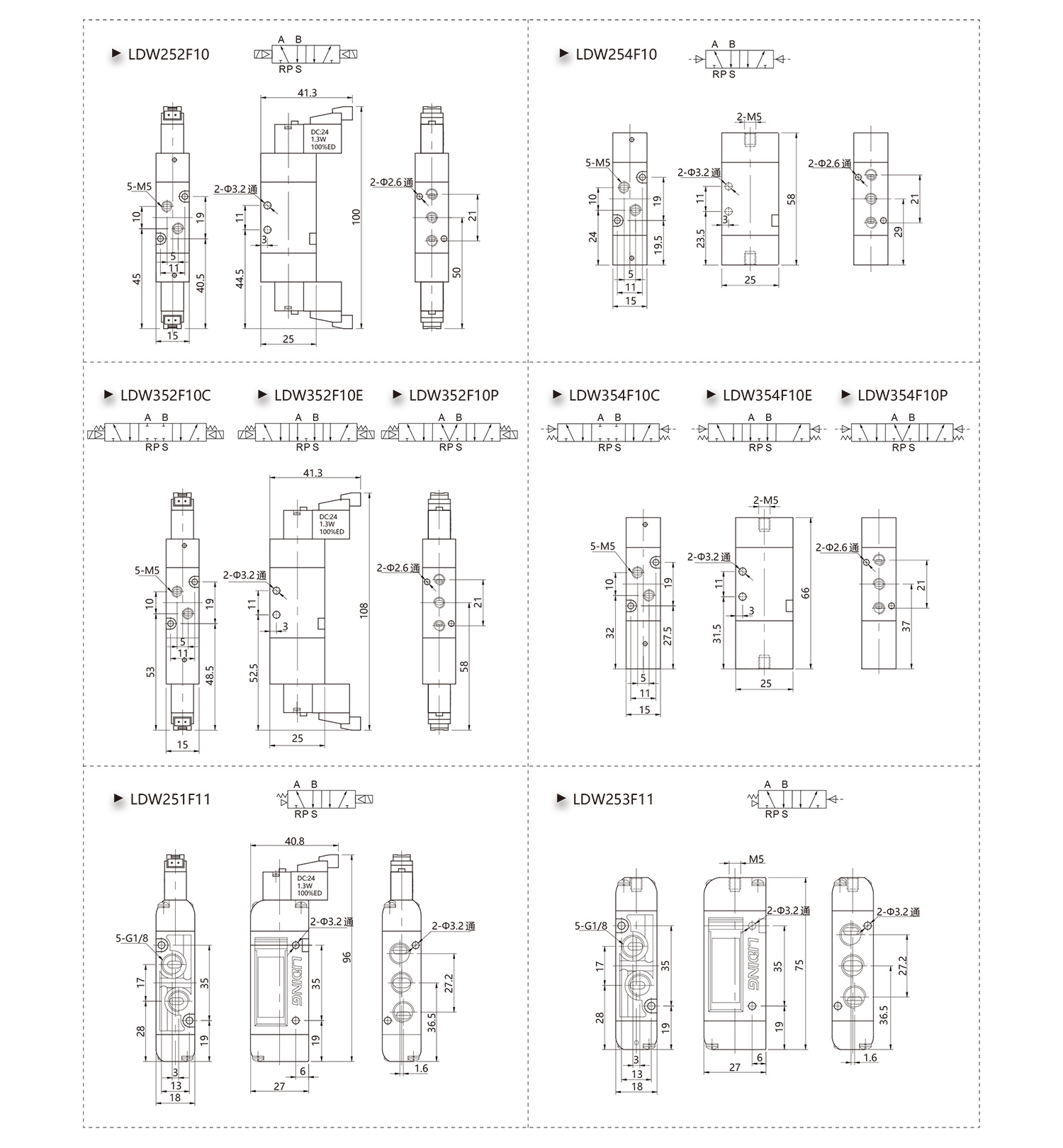

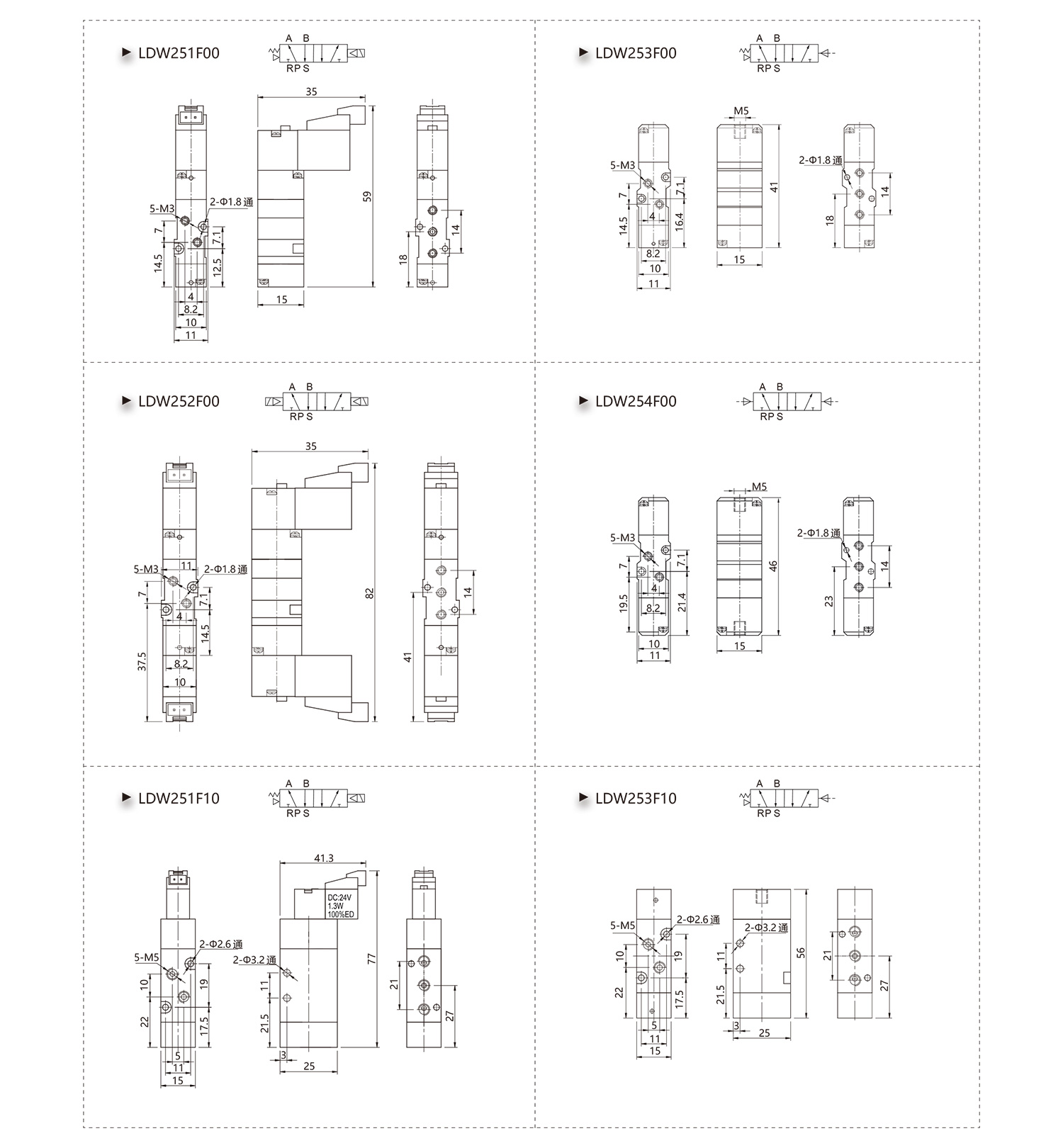

外形尺寸

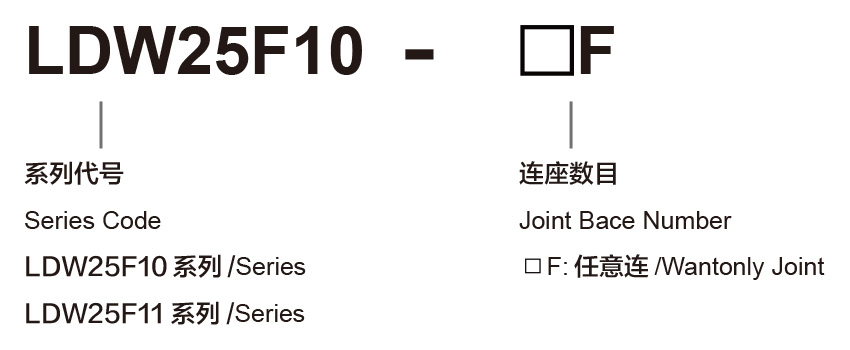

LDW汇流板订购代号

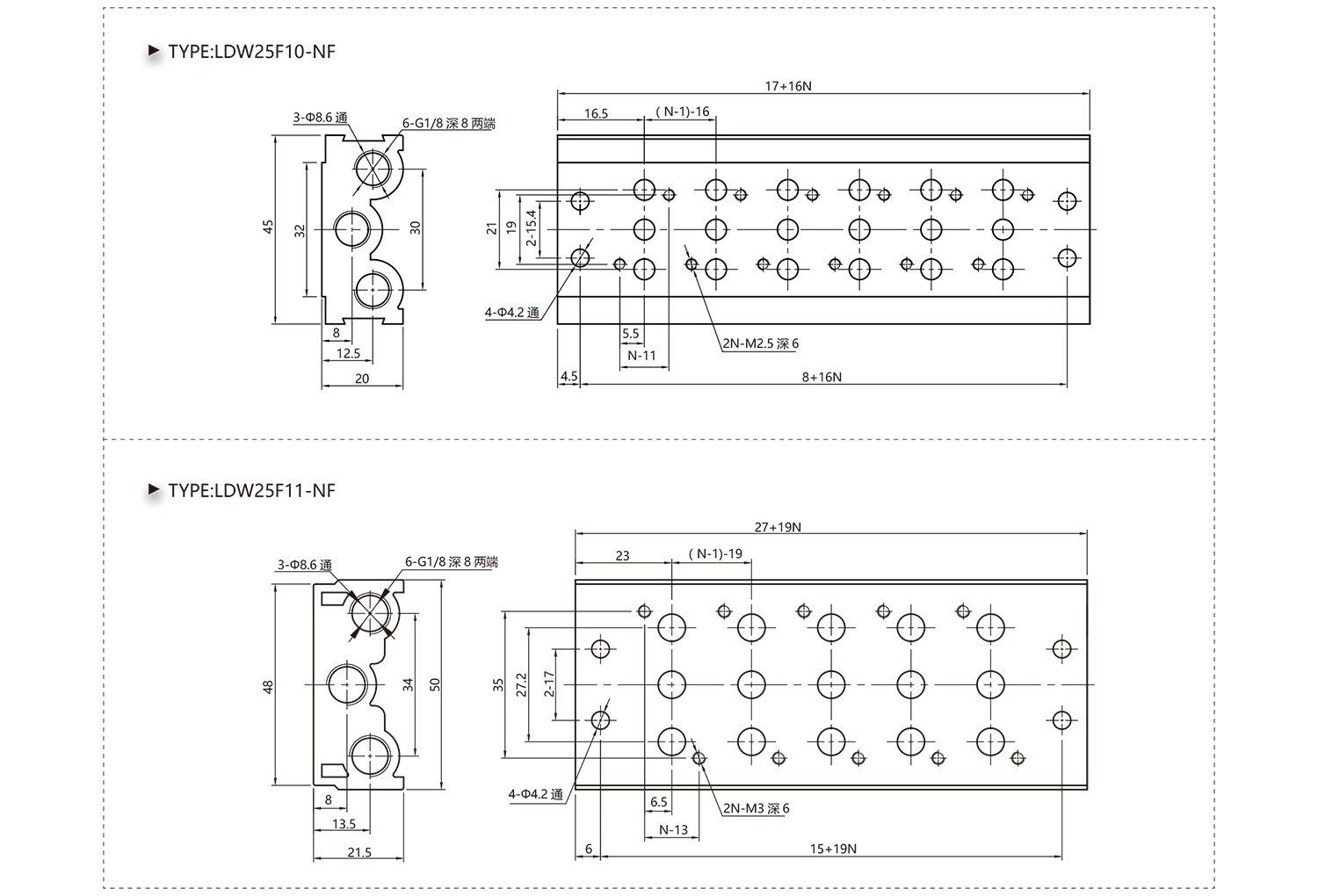

外形尺寸
