单向节流阀

单向节流阀

产品详情

0
查看: 647

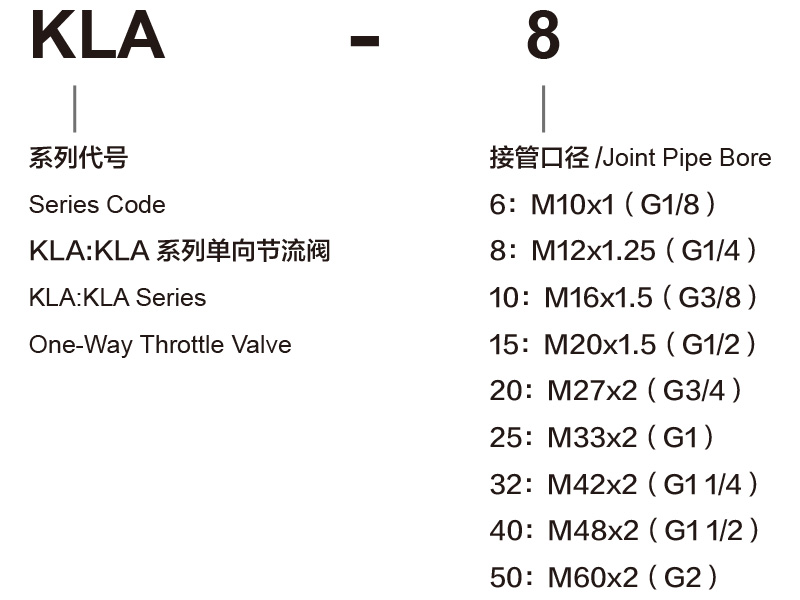

订购代号

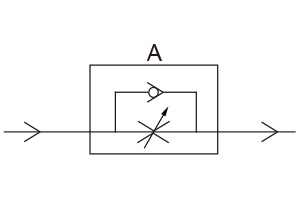

图形符号







规格



型号 KLA-L6 KLA-L8 KLA-L10  KLA-L15 KLA-L20 KLA-L25
工作介质 经40微米过滤的空气
接管口径 G1/8 G1/4 G3/8 G1/2 G3/4 G1
工作温度 0~60℃
使用压力 0.05~1.0MPa
最大耐压力 1.5MPa

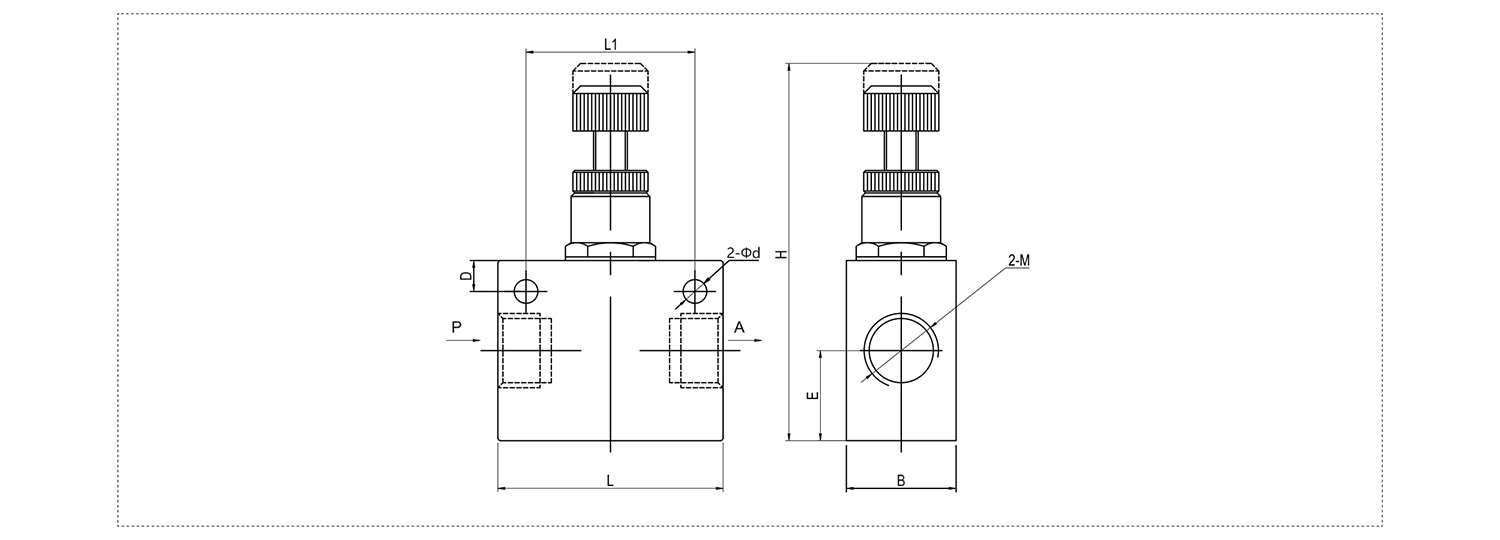

外形尺寸





型号 通径 L L1 H B M E D Φd
KLA-6 6 40 30 61-70 20 M10x1(G1/8) 16 5 4.2
KLA-8 8 40 30 61-70 20 M12x1.25(G1/4) 16 5 4.2
KLA-10 10 50 38 79-88 25 M16x1.5(G3/8) 19.5 6 5
KLA-15 15 60 46 88-102 28 M20x1.5(G1/2) 25 7.5 7.2
KLA-20 20 65 45 105-114 35 M27x2 (G3/4) 29 9 7
KLA-25 25 65 45 105-114 44 M33x2 (G1) 29 9 7
