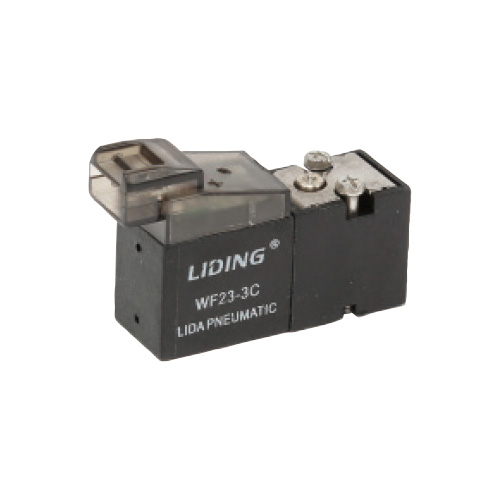

WF 系列微型阀、汇流板、特殊阀组

WF 系列微型阀、汇流板、特殊阀组

产品详情

0
查看: 1,066



简介

WF 系列微型阀是本公司自行设计制造的一种新型方向控制元件,属于本公司专利产品,专利号:ZL200810163094.9 该微型阀采用优质材料和先进的工艺精制而成,外形美观大方,功率小、能耗低、性能稳定,广泛应用于纺织机械等气路换向控制领域中。





订购代号

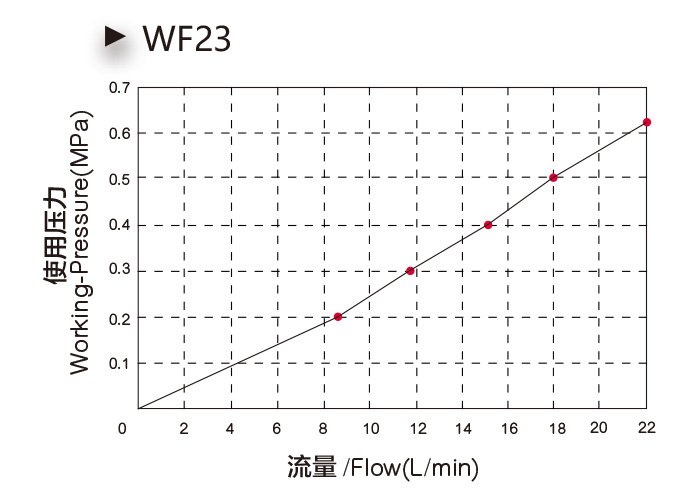

流量特性

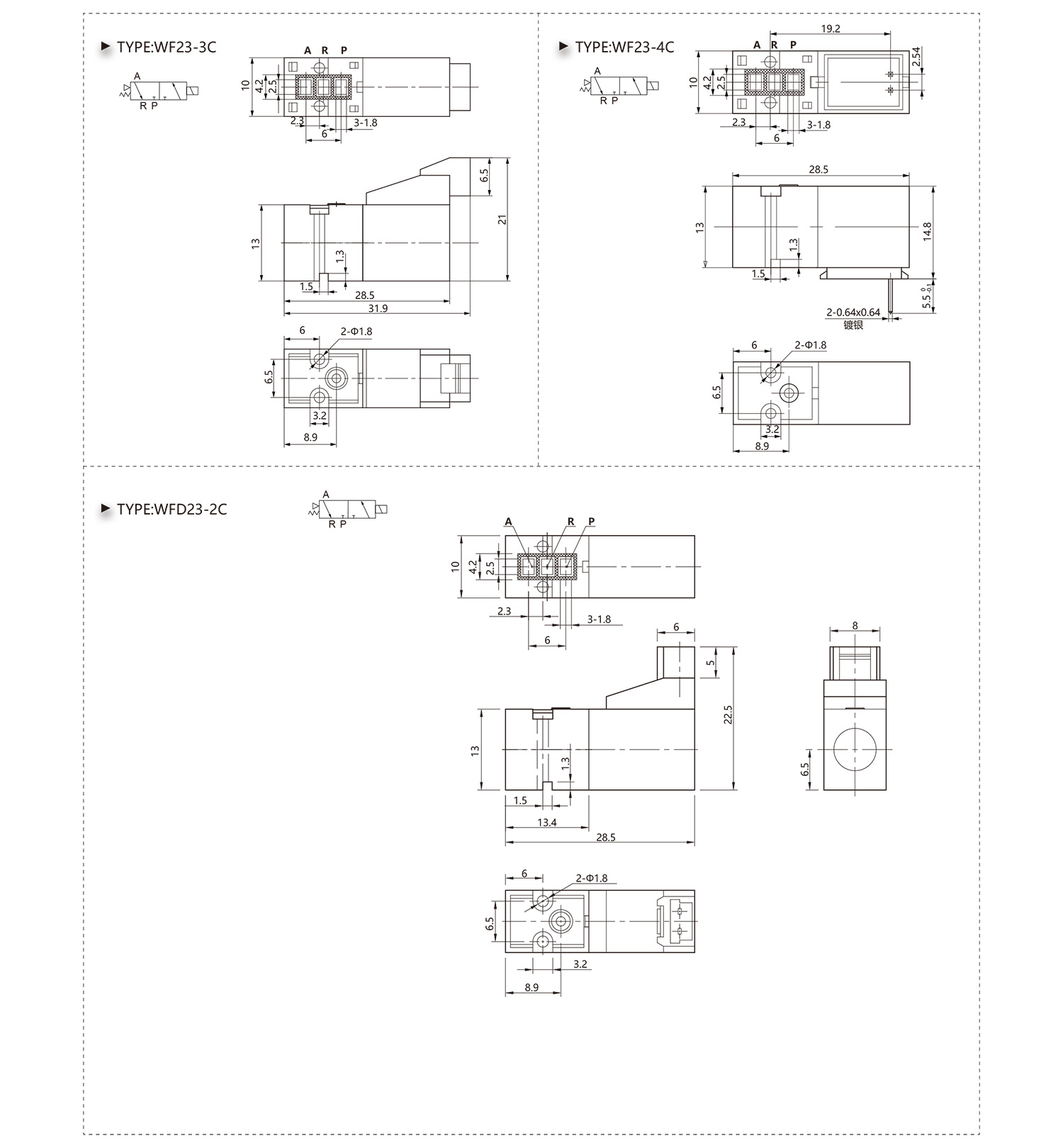

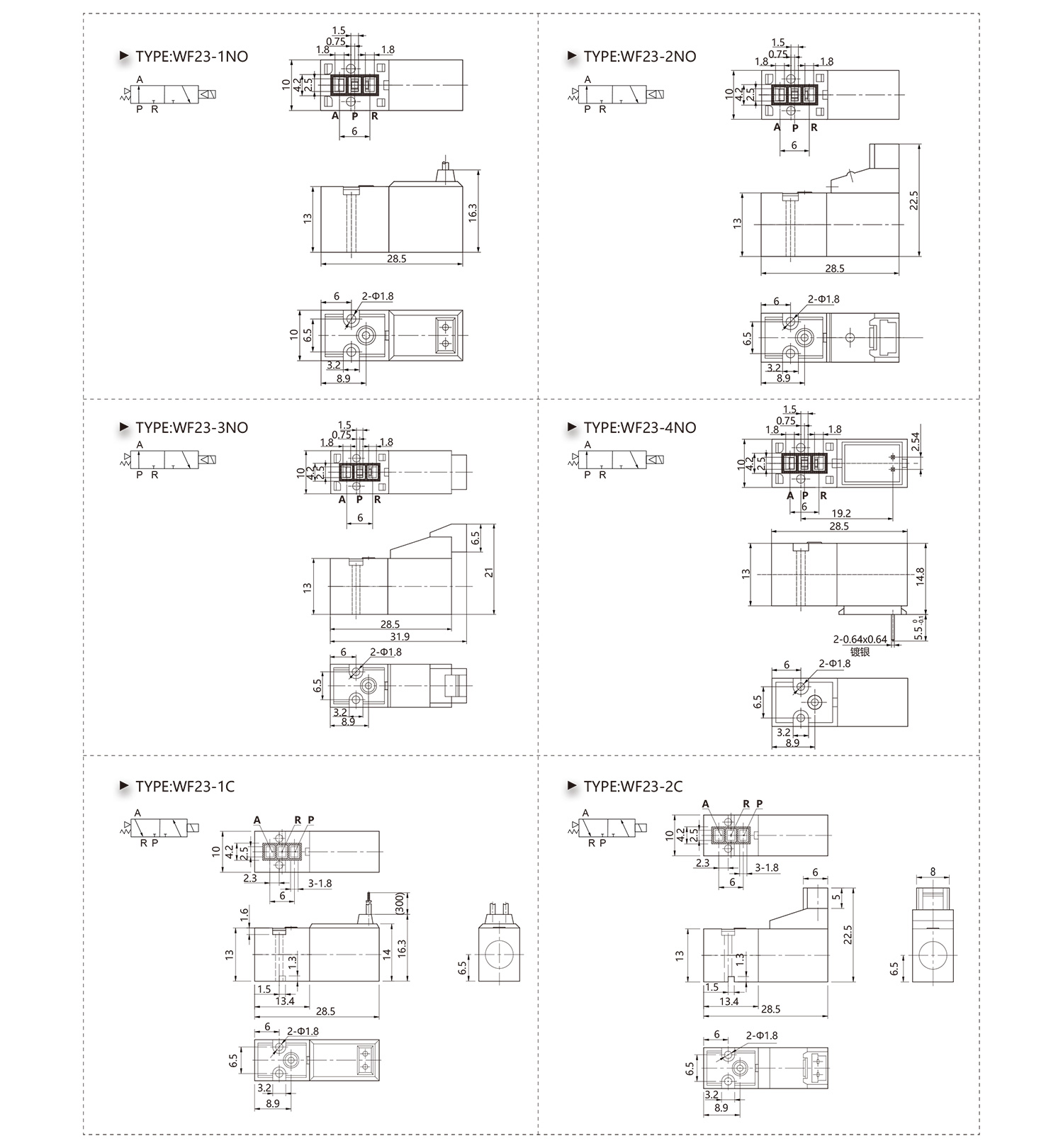

外形尺寸



规格



型号 WF23-1C  WF23-1NO WFD23-2C
WF23-2C  WF23-2NO
WF23-3C  WF23-3NO WFD23-3C
WF23-4C  WF23-4NO
工作介质 经40微米过滤的空气
工作温度 -5~50℃
反应时间 ≤10ms
最高动作频率 20 次 1 秒
最低动作频率 1 次 /30 天
润滑 不需要
手动操作 非锁定式
保护构造 防灰尘
出线方式 引线式、垂直插座式、水平插座式、插脚式
使用压力 0~0.7MPa
标准电压 DC24V.12V.6V DC24V.12V
电压变动范围 ±10%
耗电量 1.3W ≤0.7W
接管口径 板接式

型号

WG23-4

WG23-4NO

WG23-5

工作介质

经40微米过滤的空气

工作温度

-25~50°C

反应时间

<10ms/10ms or Less

最高动作频率

20 次 1 秒

最低动作频率

1 次 /30 天

润滑

不需要

手动操作

非锁定式
保护构造

防灰尘

出线方式

插脚式

引线式

使用压力

0~0.7MPa

标准电压

DC24V.12V.6V

电压变动范围

±10%

耗电量

2.0W

接管口径

板接式

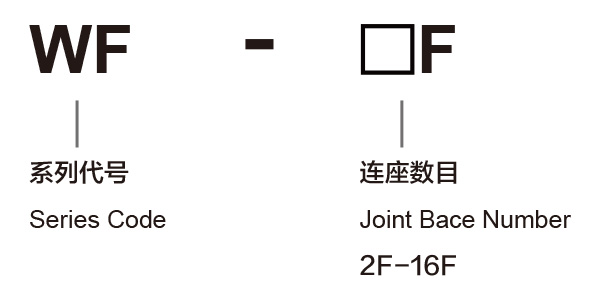

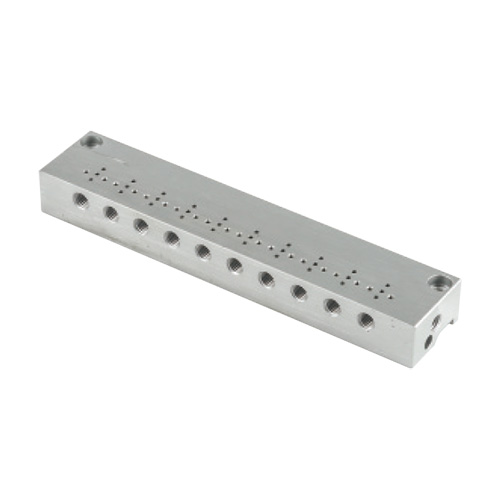

WF系列汇流板订购代号

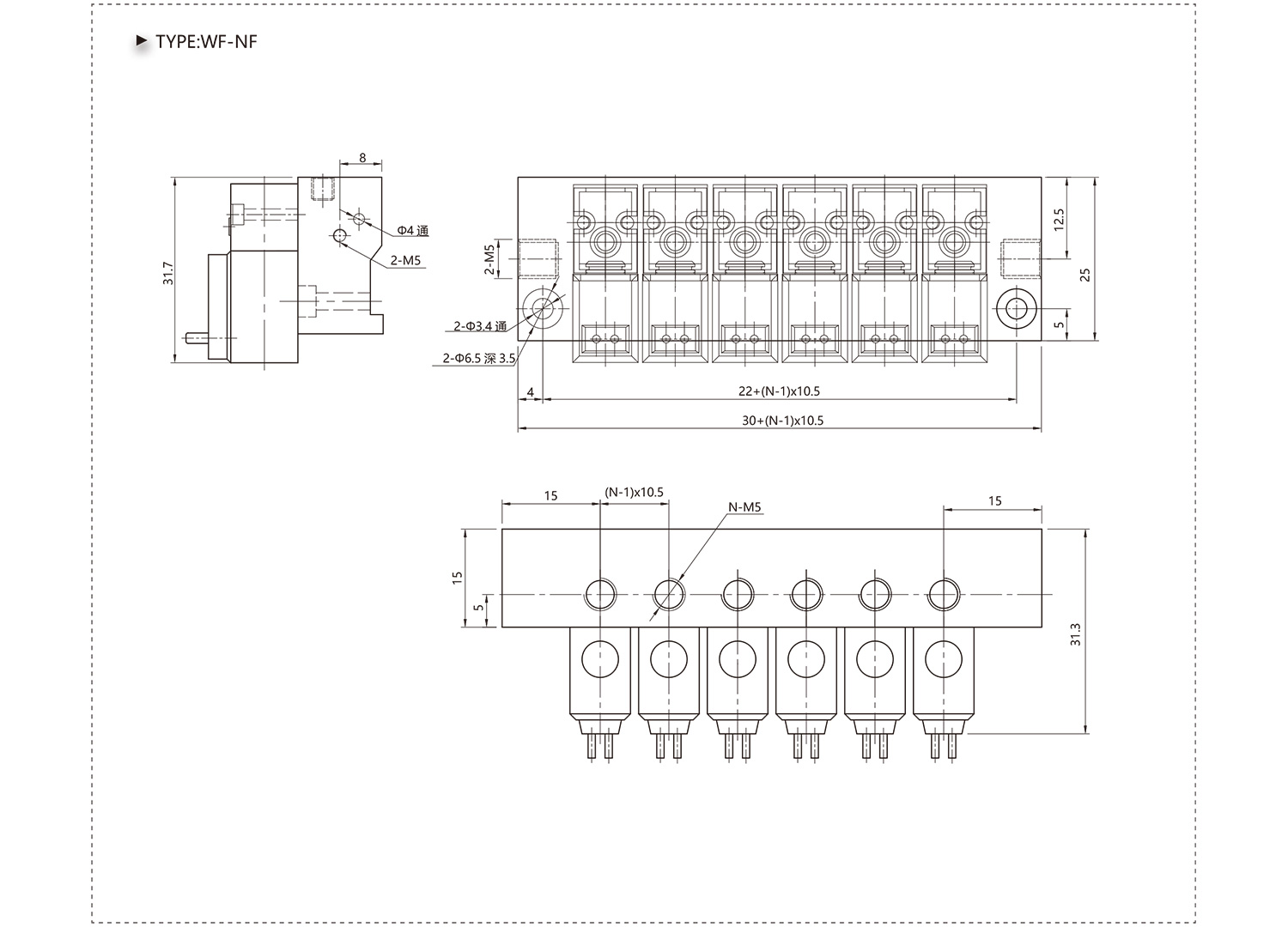

外形尺寸





WF系列汇流板订购代号







外形尺寸

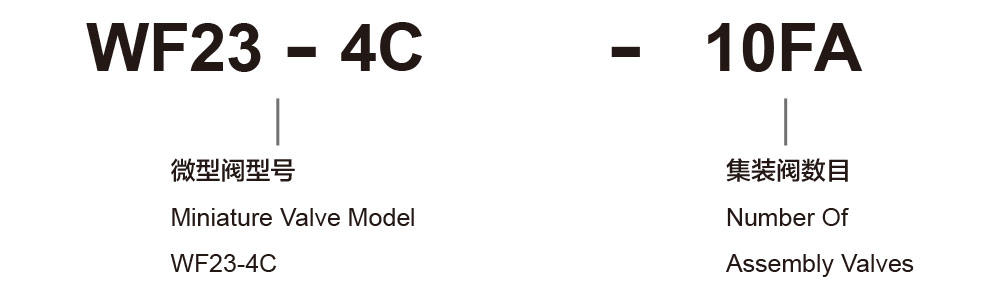

订购代号







规格

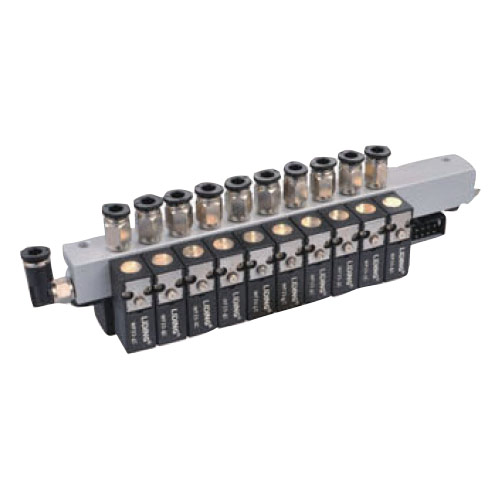

型号 WF23-4C-10FA WF23-4C-10F
工作介质 经40微米过滤的空气
工作温度 -5~50℃
使用压力 0~0.7MPa
标准电压 DC24V.12V.6V
电压变动范围 ±10%
耗电量 <1.3W

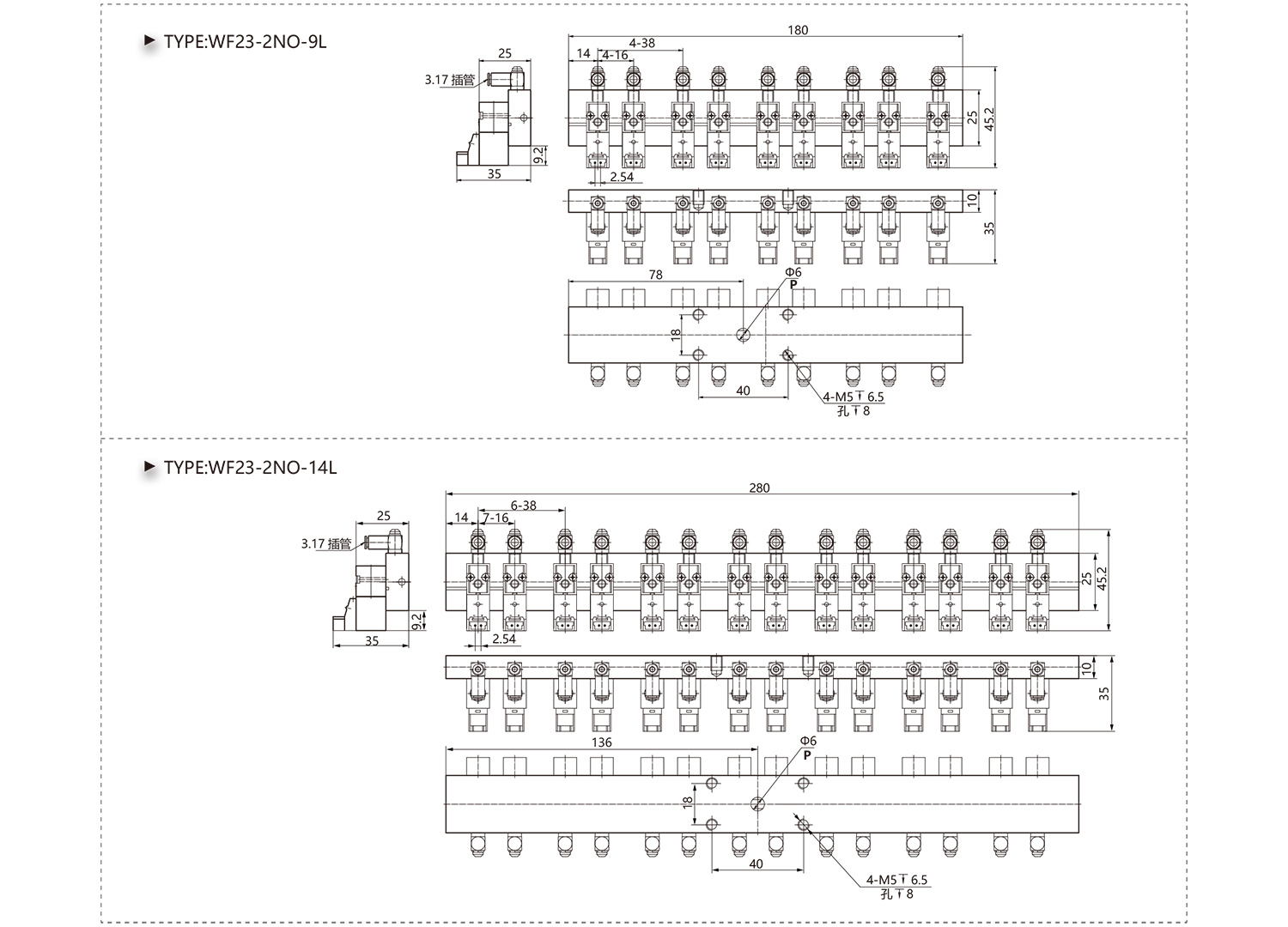

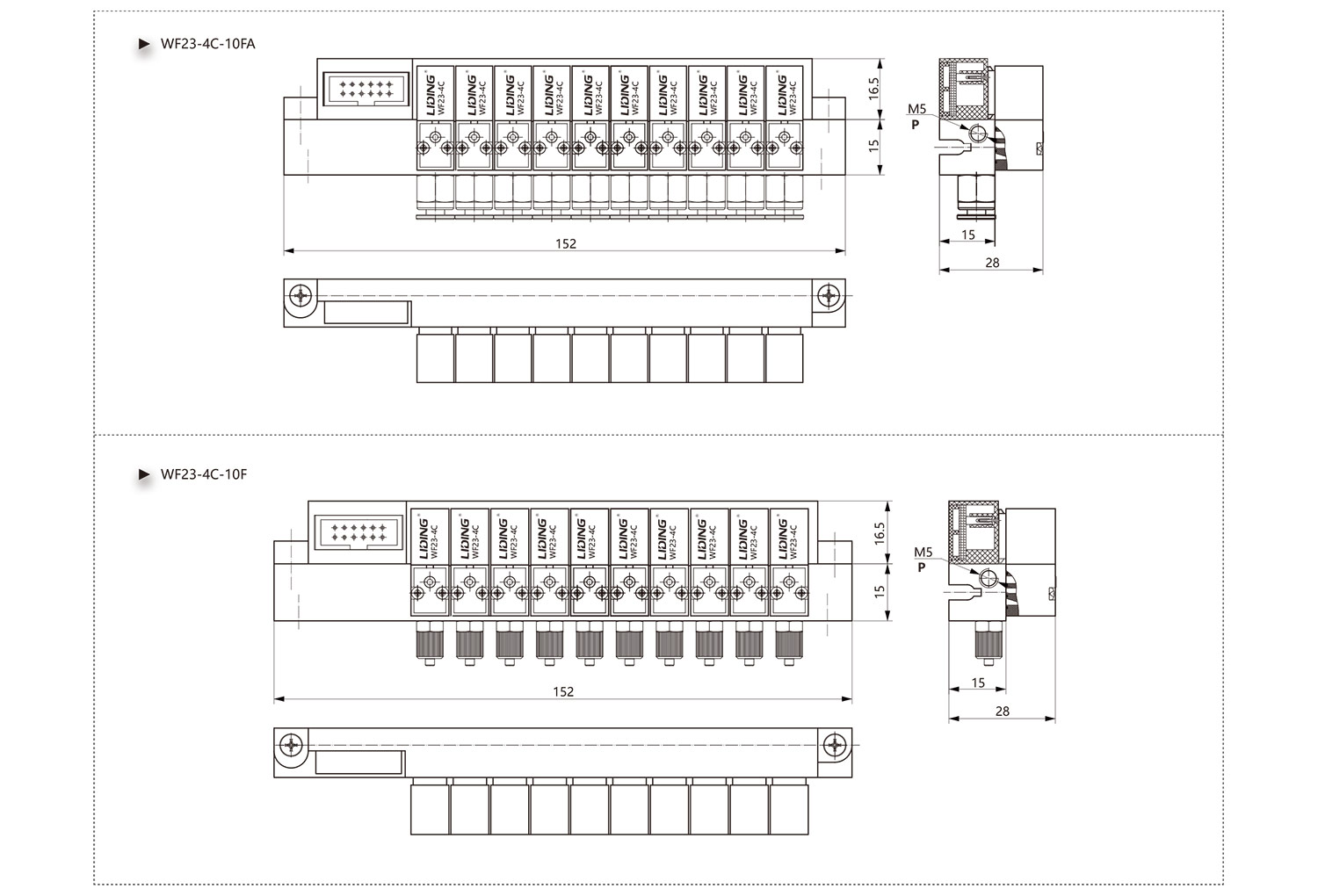

外形尺寸
