MAL 系列铝合金迷你缸

MAL 系列铝合金迷你缸

产品详情

2+
查看: 672

订购代号





规格



内径(mm) 16 20 25 32 40
动作方式 复动型
工作介质 空气
※固定形式 Basic Type FA Type LB Type SDBType
使用压力范围 1~9Kgf/cm²
保证耐压力 13.5Kgf/cm²
使用温度范围 0~70°C
使用速度范围 500~800mm/s
缓冲形式 缓冲垫片
接管口径 M5x0.8 G1/8





气缸理论出力表



气缸内径 (mm) 16 20 25 32 40
动作方式 押出
单动
复动型 押出
单动
复动型   押出
单动
复动型   押出
单动
复动型   押出
单动
复动型
押侧 拉侧 押侧 拉侧 押侧 拉侧 押侧 拉侧 押侧 拉侧
受压面积 (cm²) 2.01 2.01 1.81 3.14 3.14 2.64 4.9 4.9 4.12 8.04 8.04 6.9 12.56 12.56 10.55
空气压力(Kgf/cm2) 1 2.01 1.81 3.14 2.64 4.9 4.12 8.04 6.9 12.56 10.55
2 4.02 3.62 1.57 6.28 5.28 2.45 9.8 8.24 4.02 16.08 13.8 6.28 25.12 21.1
3 2.01 6.03 5.43 4.71 9.42 7.92 7.35 14.7 12.36 12.06 24.12 20.7 18.84 37.68 31.65
4 4.02 8.04 7.24 7.85 12.56 10.56 12.25 19.6 16.48 20.1 32.16 27.6 31.4 50.24 42.2
5 6.03 10.05 9.05 10.99 15.7 13.2 17.15 24.5 20.6 28.14 40.2 34.5 43.96 62.8 52.75
6 8.04 12.06 10.86 14.13 18.84 15.84 22.05 29.4 24.72 36.18 48.24 41.4 56.52 75.36 63.3
7 10.04 14.07 12.67 17.27 21.98 18.48 26.95 34.3 28.84 44.22 56.28 48.3 69.08 87.92 73.85
8 20.41 25.12 21.12 31.85 39.2 32.96 52.26 64.32 55.2 81.64 100.48 84.4
9 23.55 28.26 23.76 36.75 44.1 37.08 60.3 72.36 62.1 94.2 113.04 94.95





行程



内径 (mm)   标准行程 最大行程 容许行程
16 25 50 75 100 125 150 175 200             300 500
20 25 50 75 100 125 150 175 200 250 300         500 650
25 25 50 75 100 125 150 175 200 250 300 350 400 450 500 500 650
32 25 50 75 100 125 150 175 200 250 300 350 400 450 500 500 650
40 25 50 75 100 125 150 175 200 250 300 350 400 450 500 500 650



※特殊行程请与本公司联系。

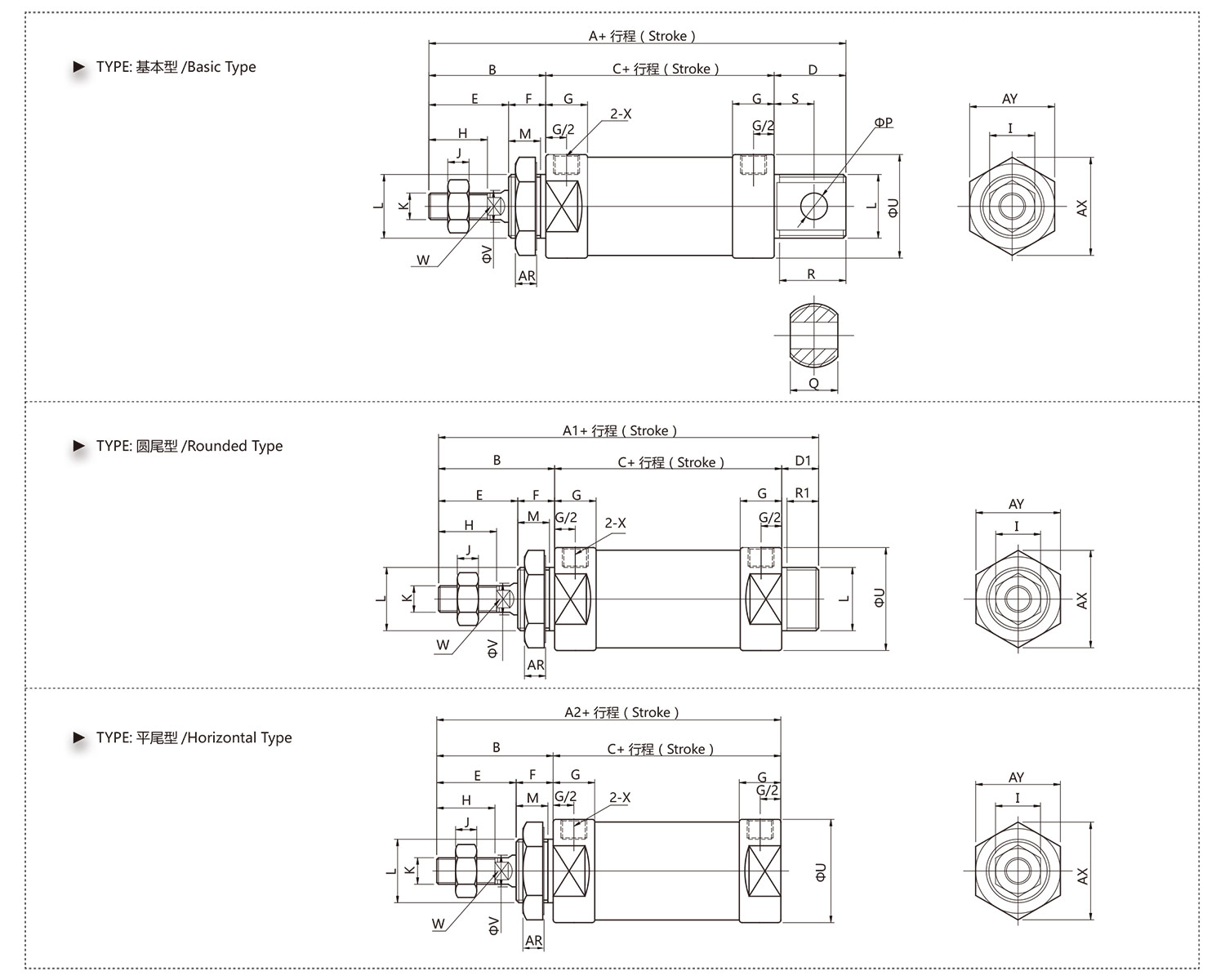

整体尺寸







尺寸表



符号/内径(mm) A A1 B   51-100 D E F G H I J K
0-50 51-100 0-50 51-100 0-50 51-100
16 114 139 98 123 38 60 85 16 22 16 10 I 16 10 5 M6
20 137 162 116 141 40 76 101 21 28 12 16 20 12 6 M8
25 141 166   145 44 76 101 21 30 14 16 22 17 6 M10x1.25
32 147 172 120 145 44 76 101 27 30 14 16 22 17 6 M10x1.25
40 149 174 122^ 147 46 76 101   32 14 16.7 24 17 7 M12x1.25



符号/内径(mm) L M P Q R R1 S U V W X AR AX AY
16 M 16x1.5 14 6 12 14 9 9 23 6 5 M5 6 25 22
20 M22x1.5 10 8 16 19 12 12 30 8 6 G1/8 7 33 29
25 M22x1.5 12 8 16 19 12 12 34 10 8 G1/8 7 33 29
32 M24x2 12 10 16 25 12 15 39 12 10 G1/8 8 37 32
40 M30x2 12 12 20 25 12 15 49 16 14 G1/4 9 47 41

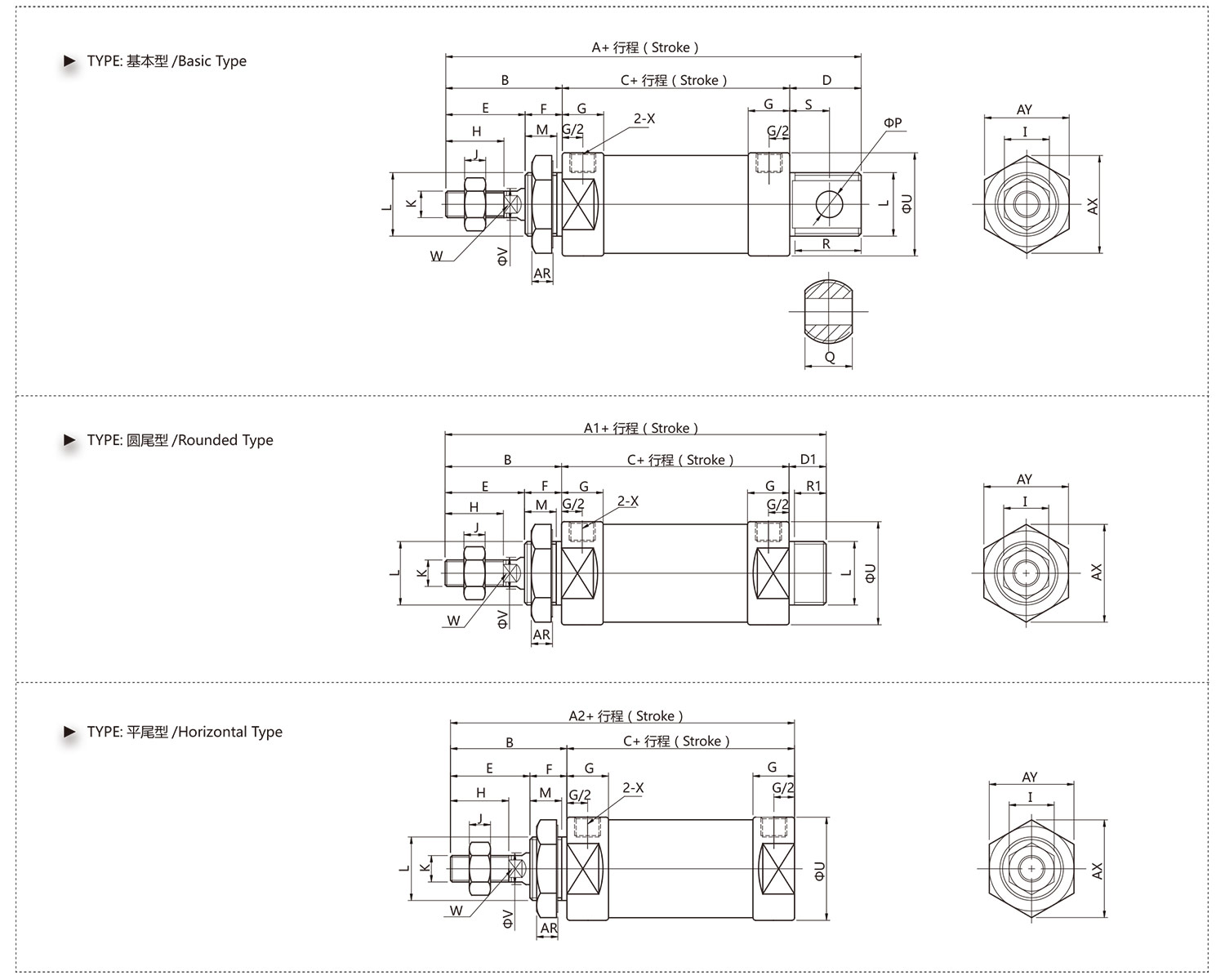

整体尺寸









尺寸表



符号/内径(mm)

A

A1

A1

B

C

D

D1

E

F

G

H

I

J

0-50

51-100

0-50

51-100

0-50

51-100

0-50

51-100

20

131

156

124

147

110

135

40

70

95

21

14

28

12

16

20

12

6

25

135

160

128

153

114

139

44

70

95

21

14

30

14

16

22

17

6

32

141

166

128

153

114

139

44

70

95

27

14

30

14

16

22

17

6

40

165

190

152

177

138

163

46

92

117

27

14

32

14

22

24

17

7





符号/内径(mm)

K

L

M

P

Q

R

R1

S

U

V

W

X

AR

AX

AY

20

M8

M22x1.5

10

8

16

19

12

12

30

8

6

G1/8

7

33

29

25

M10x1.25

M22x1.5

12

8

16

19

12

12

34

10

8

G1/8

7

33

29

32

M 10x1.25

M24x2

12

10

16

25

12

15

39

12

10

G1/8

8

37

32

40

M10x1.25

M30x2

12

12

20

25

12

15

49

16

14

G1/4

9

47

41

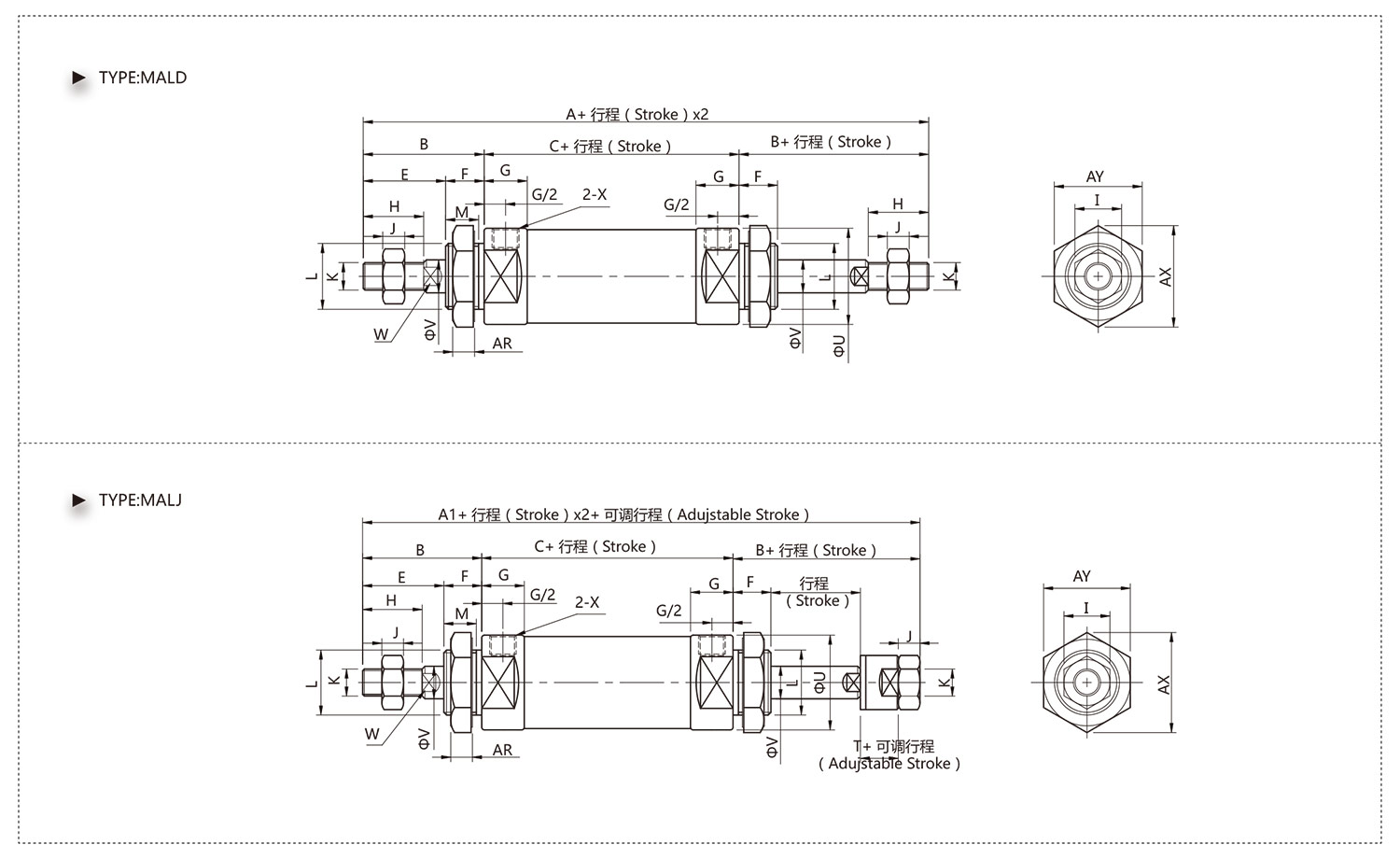

整体尺寸







尺寸表



内径 (mm)

A

A1

B

C

E

F

G

H

I

J

K

L

M

T

U

V

W

X

AR

AX

AY

20

150

147

40

70

28

12

16

20

12

6

M8

M22 x 1.5

10

19

30

8

6

G1/8

7

33

29

25

158

155

44

70

30

14

16

22

17

6

M10x1.25

M22 x 1.5

12

21

34

10

8

G1/8

7

33

29

32

158

155

44

70

30

14

16

22

17

6

M10x1.25

M24x2.0

12

21

39

12

10

G1/8

8

37

32

40

182

180

46

90

32

14

22

24

17

7

M12x1.25

M30x2.0

12

21

49

16

14

G1/4

9

47

41
