SDA 系列薄型气缸

首页 / 产品中心 / 执行元件 / SDA 系列薄型气缸
SDA 系列薄型气缸

产品详情

0
查看: 840

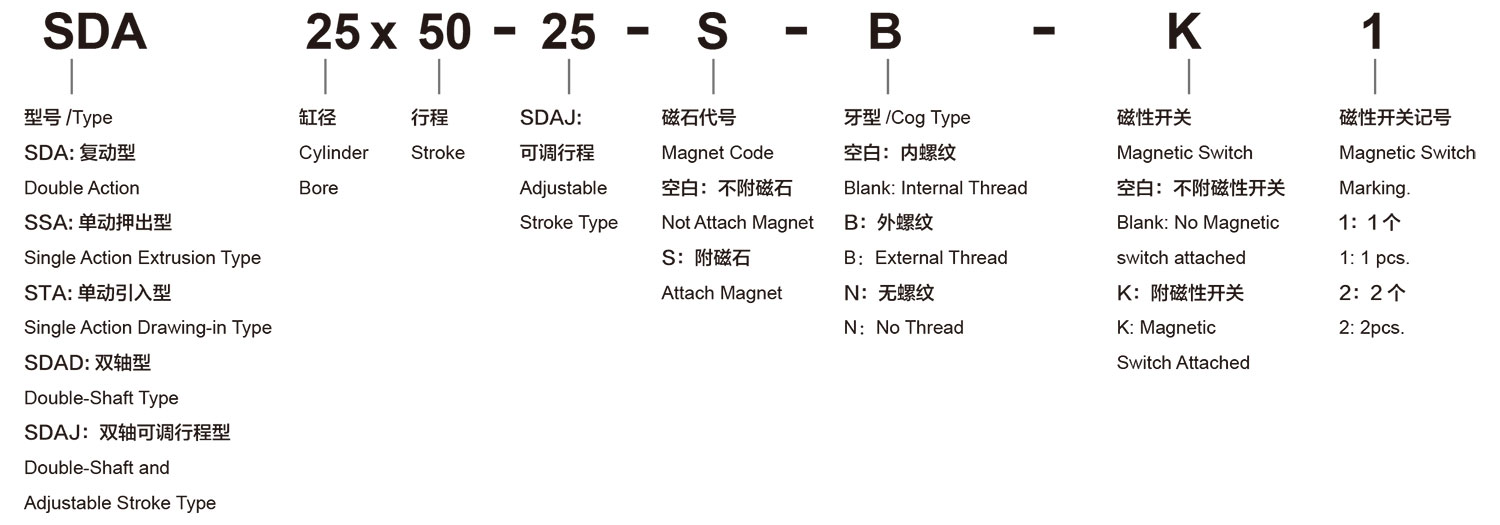

订购代号







规格



内径（mm） 12 16 20 25 32 40 50 63 80 100
动作方式 复动型
单动押出型或单动引入型
工作介质 空气
使用压力范围 复动型 1-10Kgf/cm2
使用压力范围 单动型 1 -9Kgf/cm2
保证耐压力 13.5Kgf/cm2
使用温度范围   0~70°C
使用速度范围 复动型 30～500mm/s 30～350mm/s  30～250mm/s
单动型 100～500mm/s －
接管口径 M5x0.8  G1/8 G1/4  G3/8





行程



内径(mm) 12 16 20 25 32 40 50 63 80 100
复动型 不附磁 5~60mm
每 5mm 一级		 5~85mm
每 5mm 一级		 5~90mm
每 5mm 一级		 100~110mm
每 5mm 一级		 5~90mm
每 5mm 一级		 100~130mm
每 5mm 一级
附磁 5~50mm
每 5mm 一级		 5~75mm
每 5mm 一级		 5~90mm
每 5mm 一级		 100mm 5~90mm
每 5mm 一级		 100~120mm
每 5mm 一级
单动型 不附磁 5~30mm
每 5mm 一级
附磁 5~30mm
每 5mm 一级
最大行程 60mm 5～30mm 120mm 130mm

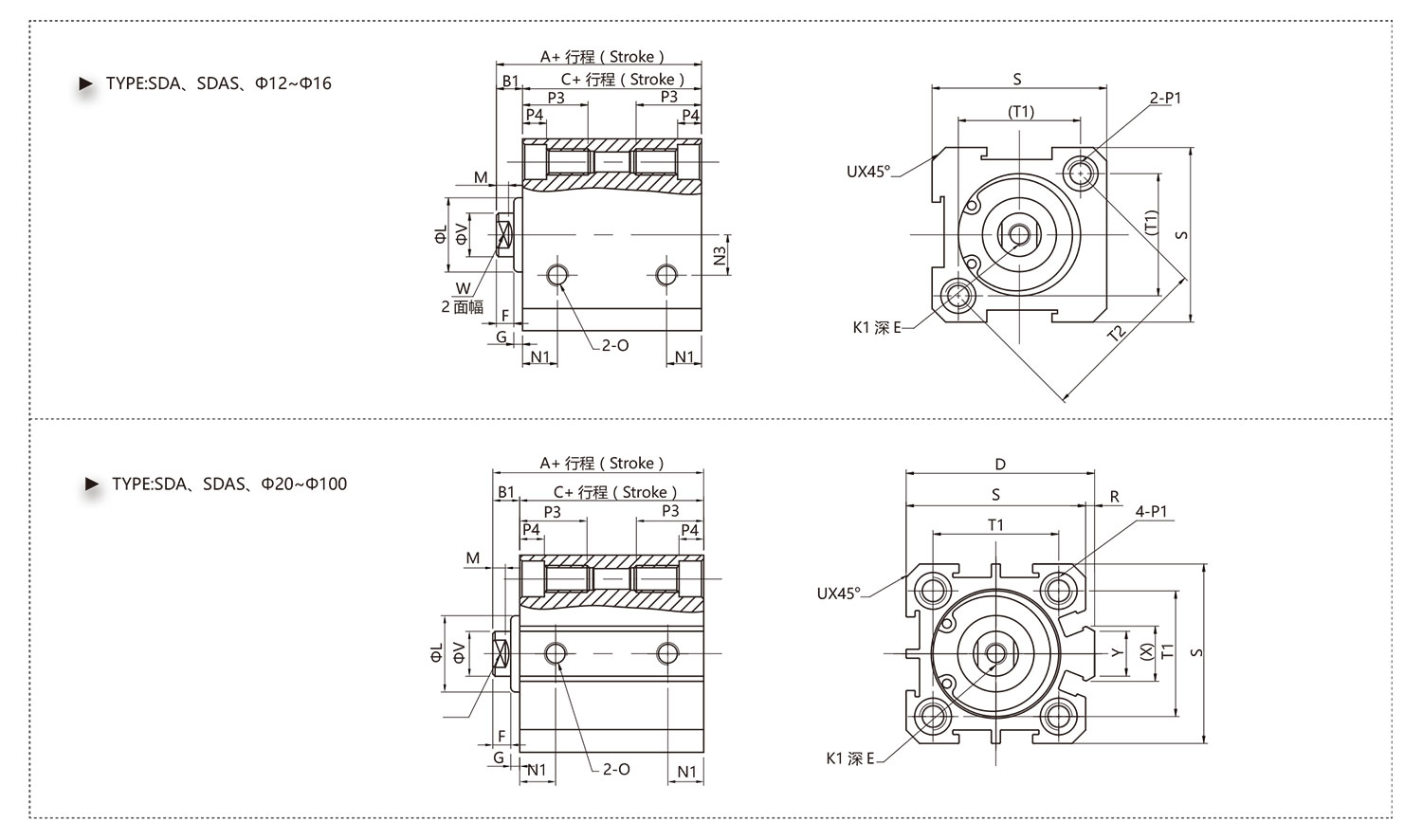

整体尺寸





尺寸表



型式

标准型

附磁型

D

E



F

G

K1

L

M N1

N3

内径 (mm)

A

B1

C

 A

B1

C

Stroke≤ 10

 Stroke >10

12

22

5

17

32

5

27



6

4

1

M3

10.2

2.8

6.3

6

16

24

5.5

18.5

34

5.5

28.5



6

4

1.5

M3

11

2.8

7.3

6.5

20

25

5.5

19.5

35

5.5

29.5

36

8

4

1.5

M4

15

2.8

7.5

-

25

27

6

21

37

6

31

42

10

4

2

M5

17

2.8

8

-

32

31.5

7

24.5

41.5

7

34.5

50

12

4

3

M6

22

2.8

9

-

40

33

7

26

43

7

36

58.5

12

4

3

M8

28

2.8

10

-

50

37

9

28

47

9

38

71.5

15

5

4

M10

38

2.8

10.5

-

63

41

9

32

51

9

42

84.5

15

5

4

M10

40

2.8

11.8

-

80

52

11

41

62

11

51

104

15

20

6

5

M14x1.5

45

4

14.5

-

100

63

12

51

73

12

61

124

18

20

7

5

M18x1.5

55

4

20.5

-



内径 (mm)

 O

P1

 P3

P4

 R

S

T1

T2

U

 V W

X

Y
Double Side Cog Through Hole

12

M5x0.8

Φ6.5

M5

Φ4.2

12

4.5

-

25

16.2

23

1.6

6

5

-

-

16

M5x0.8

Φ6.5

M5

Φ4.2

12

4.5

-

29

19.8

28

1.6

6

5

-

-

20

M5x0.8

Φ6.5

M5

Φ4.2

14

4.5

2

34

24

-

2.1

8

6

11.3

10

25

M5x0.8

Φ8.2

M6

Φ4.6

16

5.5

2

40

28

-

2.1

10

8

12

10

32

G1/8

Φ8.2

M6

Φ4.6

16

5.5

6

44

34

-

2.2

12

10

18.3

15

40

G1/8

Φ10

M8

Φ6.5

20

7.5

6.5

52

40

-

2.3

16

14

21.3

16

50

G1/4

Φ11

M8

Φ6.5

25

8.5

9.5

62

48

-

3.2

20

17

30

20

63

G1/4

Φ11

M8

Φ6.5

25

8.5

9.5

75

60

-

3.2

20

-

28.7

20

80

G3/8

Φ14

M12

Φ9.2

25

10.5

10

94

74

-

3.7

25

22

36

26

100

G3/8

Φ17.5

M14

Φ11.3

30

13

10

114

90

-

3.7

32

27

35

26

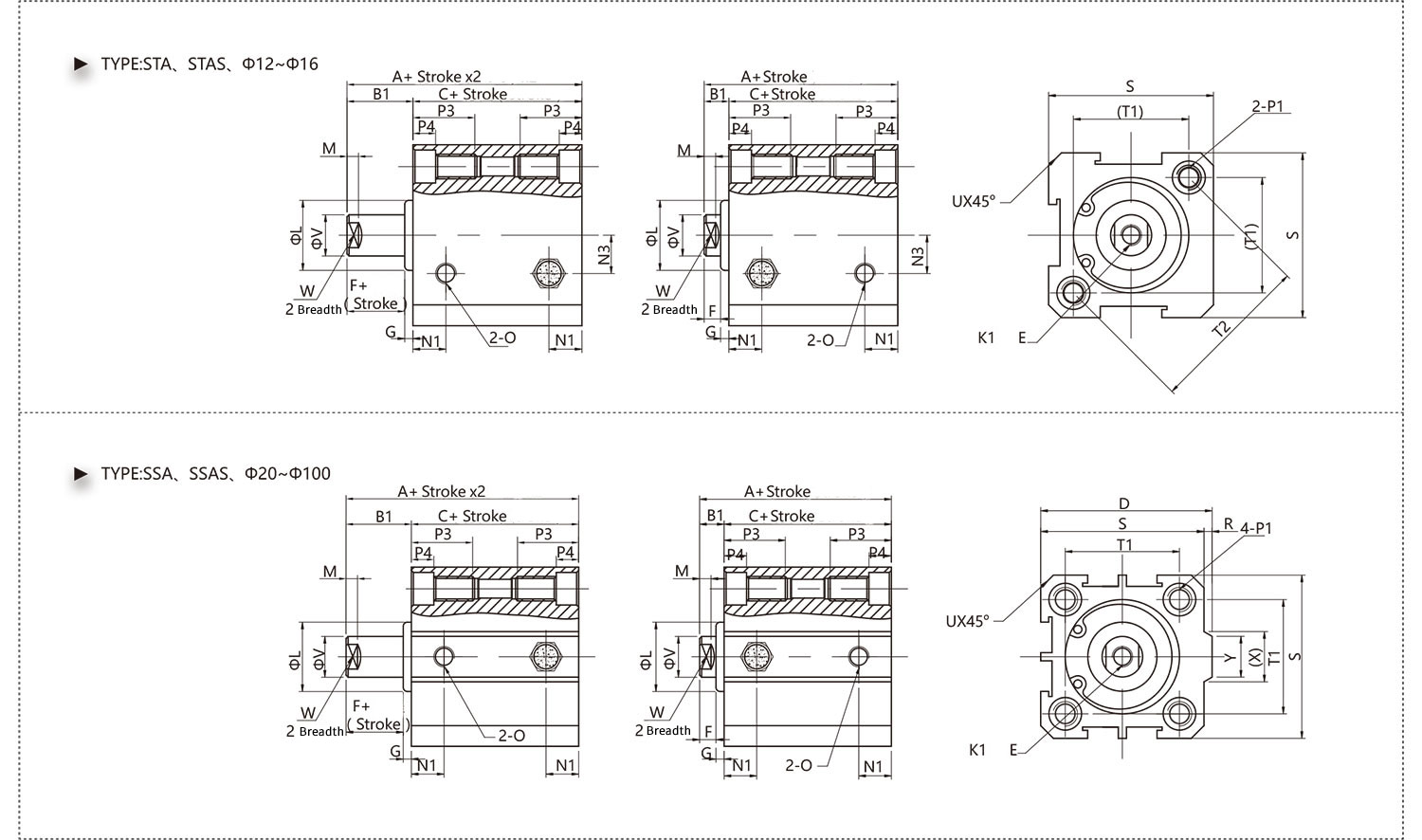

整体尺寸





尺寸表



型式 标准型 附磁型 D E F G K1 L M N1 N3
内径(mm)  A B1 C   A   B1 C
≦10 >10 ≤10 >10 ≤10 >10 ≤10 >10
12 32 42 5 27 37 42 52 5 37 47 － 6 4 1 M3 10.2 2.8 6.3 6
16 34 44 5.5 28.5 38.5 44 54 5.5 38.5 48.5 － 6 4 1.5 M3 11 2.8 7.3 6.5
20 35 45 5.5 29.5 39.5 45 55 5.5 39.5 49.5 36 8 4 1.5 M4 15 2.8 7.5 －
25 37 47 6 31 41 47 57 6 41 51 42 10 4 2 M5 17 2.8 8 －
32 41.5 51.5 7 34.5 44.5 51.5 61.5 7 44.5 54.5 50 12 4 3 M6 22 2.8 9 －
40 43 53   36 46 53 63 7 46 56 58.5 12 4 3 M8 28 2.8 10 －



内径 (mm) O P1 P3 P4 R S T1 T2 U V W X Y
双面嵌齿通孔 Gog 通孔
12 M5 Ø6.5 M5 Ø4.2 12 4.5 — 25 16.2 23 1.6 6 5 — —
16 M5 Ø6.5 M5 Ø4.2 12 4.5 — 29 19.8 28 1.6 6 5 — —
20 M5 Ø6.5 M5 Ø4.2 14 4.5 2 34 24 — 2.1 8 6 11.3 10
25 M5 Ø8.2 M6 Ø4.6 15 5.5 2 40 28 — 2.1 10 8 12 10
32 G1/8 Ø8.2 M6 Ø4.6 16 5.5 6 44 34 — 2.2 12 10 18.3 15
40 G1/8 Ø10 M8 Ø6.5 20 7.5 6.5 52 40 — 2.3 16 14 21.3 16

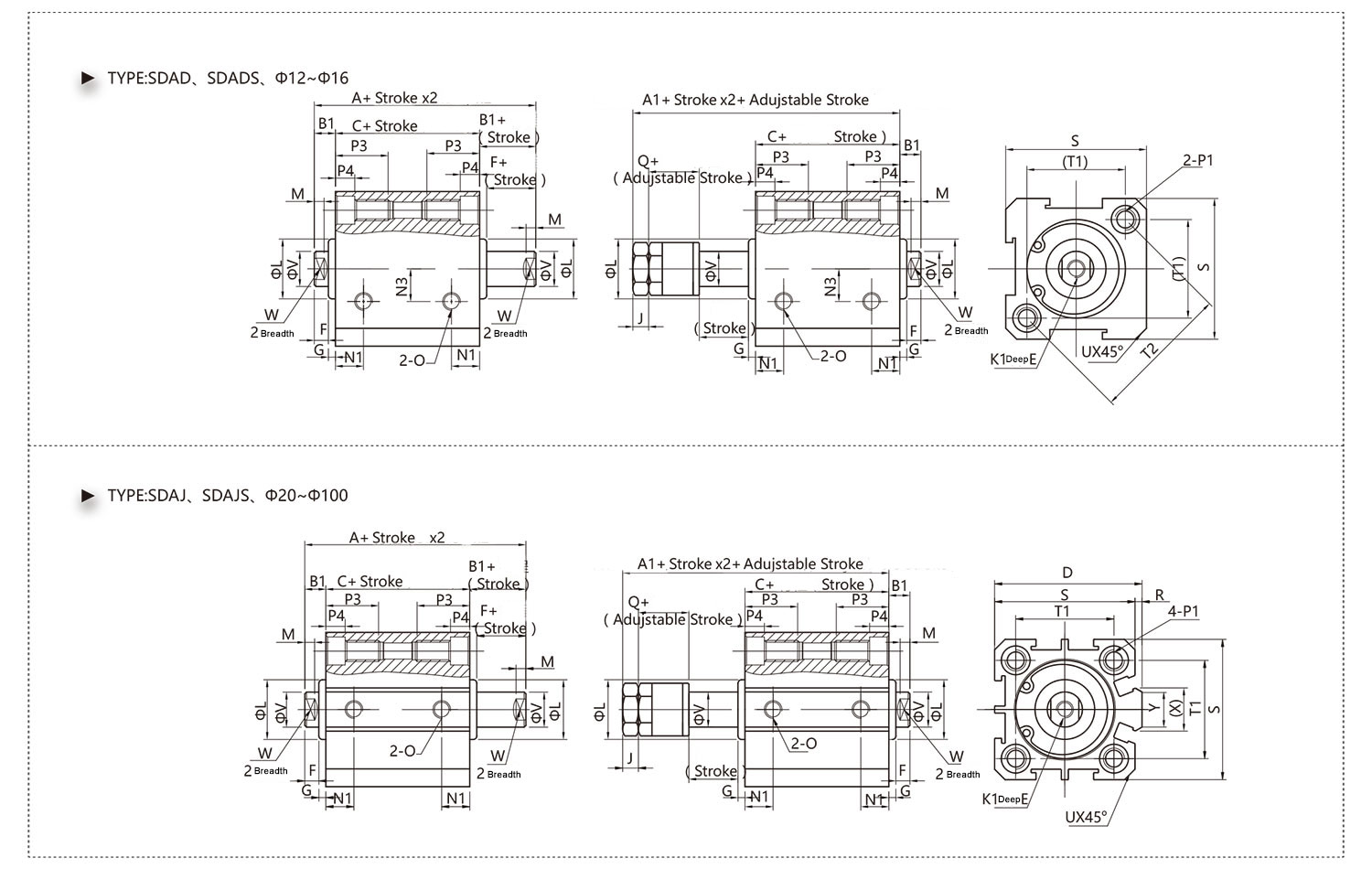

整体尺寸

尺寸表





型式

标准型

附磁型

D

E

F

G J

K1

L

M N1

内径 (mm)

A

A1

 B1 C

A

 A1

B1

C

 Stroke≤ 10 Stroke >10

12

27

40

5

17

37

50

5

27

—

6

4

1

4

M3

10.2

2.8

6.3

16

29.5

42.5

5.5

18.5

39.5

52.5

5.5

28.5

—

6

4

1.5

4

M3

11

2.8

7.3

20

30.5

47.5

5.5

19.5

40.5

57.5

5.5

29.5

36

8(Stroke=5、E=5.5)

4

1.5

5

M4

15

2.8

7.5

25

33

55

6

21

43

65

6

31

42

10(Stroke=5、E=7)

4

2

6

M5

17

2.8

8

32

38.5

61.5

7

24.5

48.5

71.5

7

34.5

50

8

12

4

3

6

M6

22

2.8

9

40

40

65



26

50

75

7

36

58.5

9

12

4

3

8

M8

28

2.8

10

50

46

73

9

28

56

83

9

38

71.5

11

15

5

4

11

M10

38

2.8

10.5

63

50

77

9

32

60

87

9

42

84.5

11

15

5

4

11

M10

40

2.8

11.8

80

63

94

11

41

73

104

11

61

104

14

20

6

5

13

M 14x1.5

45

4

14.5

100

75

105

12

51

85

115

12

61

124

18

20

7

5

13

M18x1.5

55

4

20.5



内径(mm) N3 O P1 P3 PA Q R s D B U V W X Y
Double Side Cog Through Hole Gog Through Hole
12 6 M5 Ø6.5 M5 Ø4.2 12 4.5 13 — 25 16.2 23 1.6 6 5 — —
16 6.5 M5 Ø6.5 M5 Ø4.2 12 4.5 13 — 29 19.8 28 1.6 6 5 — —
20 — M5 Ø6.5 M5 Ø4.2 14 4.5 16 2 34 24 — 2.1 8 6 11.3 10
25 — M5 Ø8.2 M6 Ø4.6 15 5.5 19 2 40 28 — 3.1 10 8 12 10
32 — G1/8 8.2 M6 Ø4.6 16 5.5 21 6 44 34 — 2.2 12 10 18.3 15
40 — G1/8 Ø10 M8 Ø6.5 20 7.5 21 6.5 52 40 — 2.3 16 14 21.3 16
50 — G1/4 Ø11 M8 Ø6.5 25 8.5 21 9.5 62 48 — 3.2 20 17 30 20
63 — G1/4 Ø11 M8 Ø6.5 25 8.5 21 9.5 75 60 — 3.2 20 17 28.7 20
80 — G3/8 Ø14 M12 Ø9.2 25 10.5 24 10 94 74 — 3.7 25 22 36 26
100 — G3/8 Ø17.5 M14 Ø11.3 30 13 24 10 114 90 — 3.7 32 27 35 26

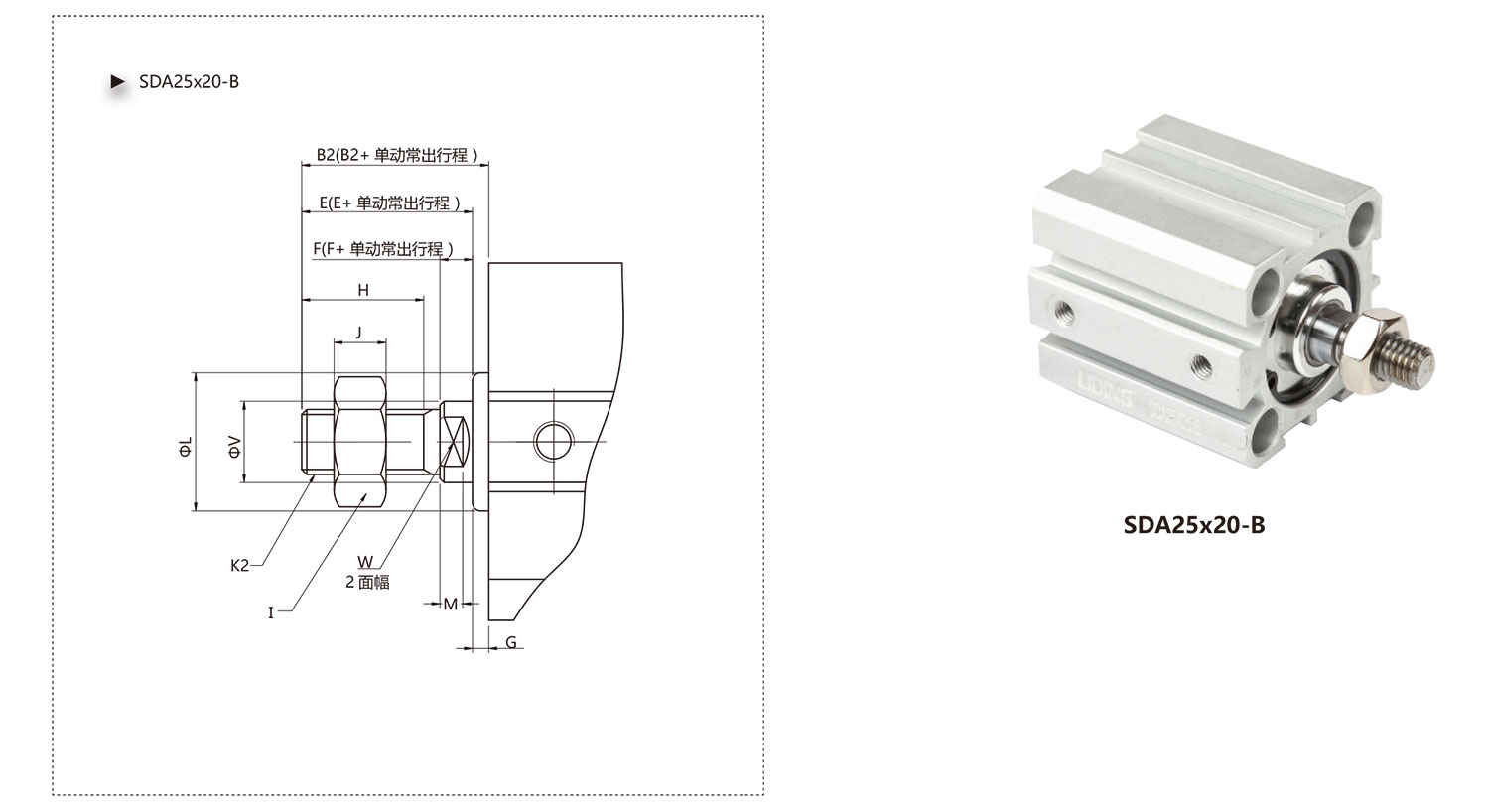

整体尺寸



尺寸表



内径(mm)

B2

E

F

G

H

I

J

K2

L

M

V

W

12

17

16

4

1



8

4

M5

10.2

2.8

6

5

16

17.5

16

4

1.5

10

8

4

M5

11

2.8

6

5

20

20.5

19

4

1.5

13

10

5

M6

15

2.8

8

 6

25

23

21

4

2

15

12

6

M8

17

2.8

10

8

32

25

22

4

3

15

17

6

M10x1.25

22

2.8

12

10

40

35

32

4

3

25

19

8

M 14x1.5

28

2.8

16

14

50

37

33

5

4

25

27

11

M 18x1.5

38

2.8

20

17

63

37

33

5

4

25

27

11

M 18x1.5

40

2.8

20

17

80

44

39

6

5

30

32

13

M22x1.5

45

4

25

22

100

50

45

7

5

35

36

13

M26x1.5

55

4

32

27
