LY 系列电磁阀、底座

LY 系列电磁阀、底座

产品详情

0
查看: 736

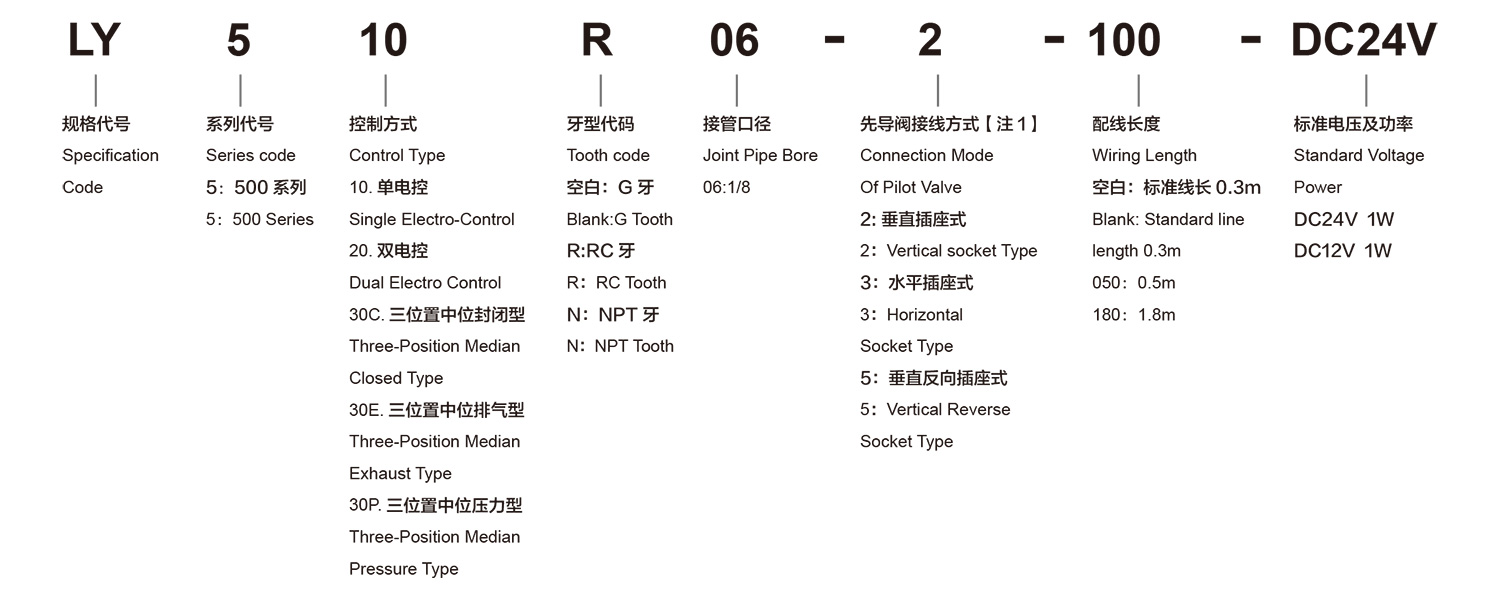

订购代号

规格

型号

LY51006

LY52006

LY530C06

LY530E06

LY530P06

工作介质

经40微米过滤的空气

动作方式

内部先导式

接管口径

进气=出气=排气=G1/8

工作温度

-5~50℃

有效截面积

9.8mm² (Cv=0.57)

8.4mm² (Cv=0.5)

使用压力

0.15~0.8MPa (Dual Position)

0.2~0.8MPa (Three Position)

最大耐压力

1.2MPa

接线形式

出线式或端子式

先导阀排气方式

主阀与先导阀集中排气型,内排式

最高动作频率

每秒 5 次

每秒 3 次

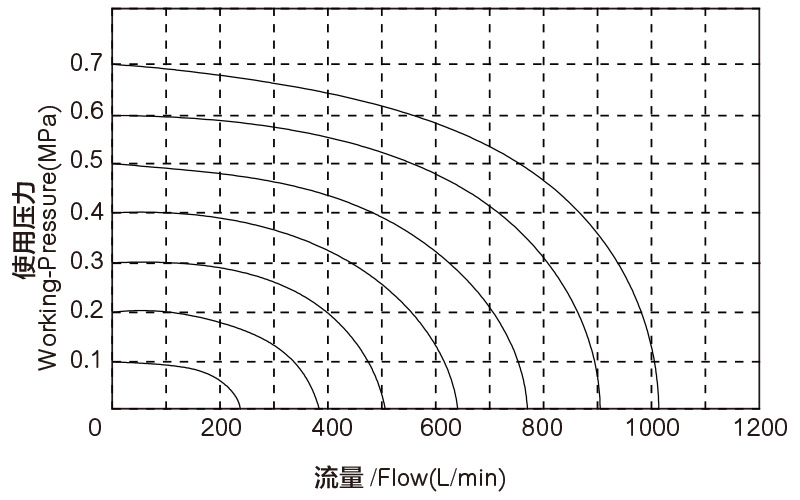

流量特性

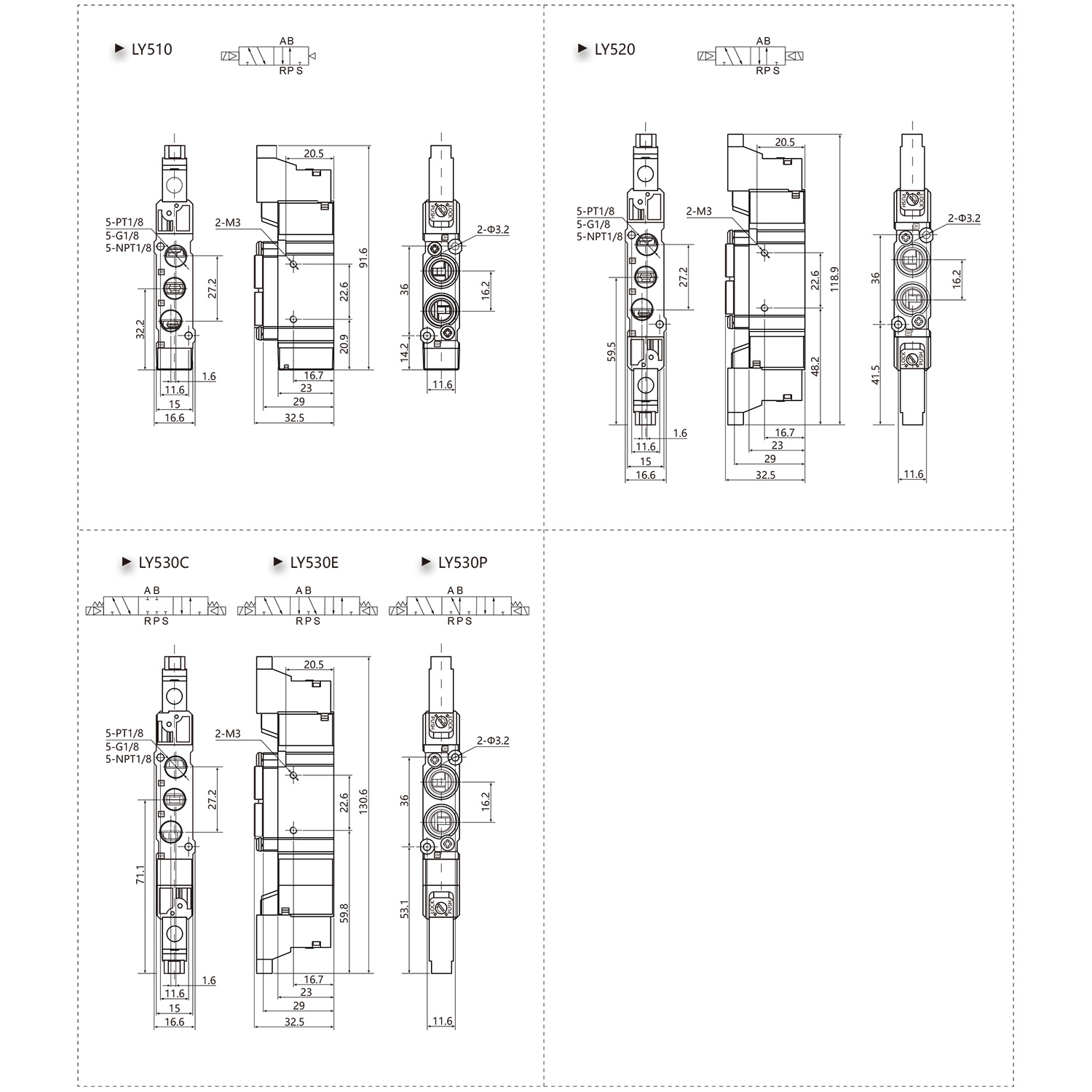

外形尺寸



规格

型号/符号

A

B

C

D

E

F

G

H

I

J

K

L

N

O

P

Q

R

S

LY500M-DF

130.6

60

20

4.5

59.5

32.2

119

5

-

16

24+(N-1)x16

34+(N-1)x16

53

42

23

1/4

I 25

57.5

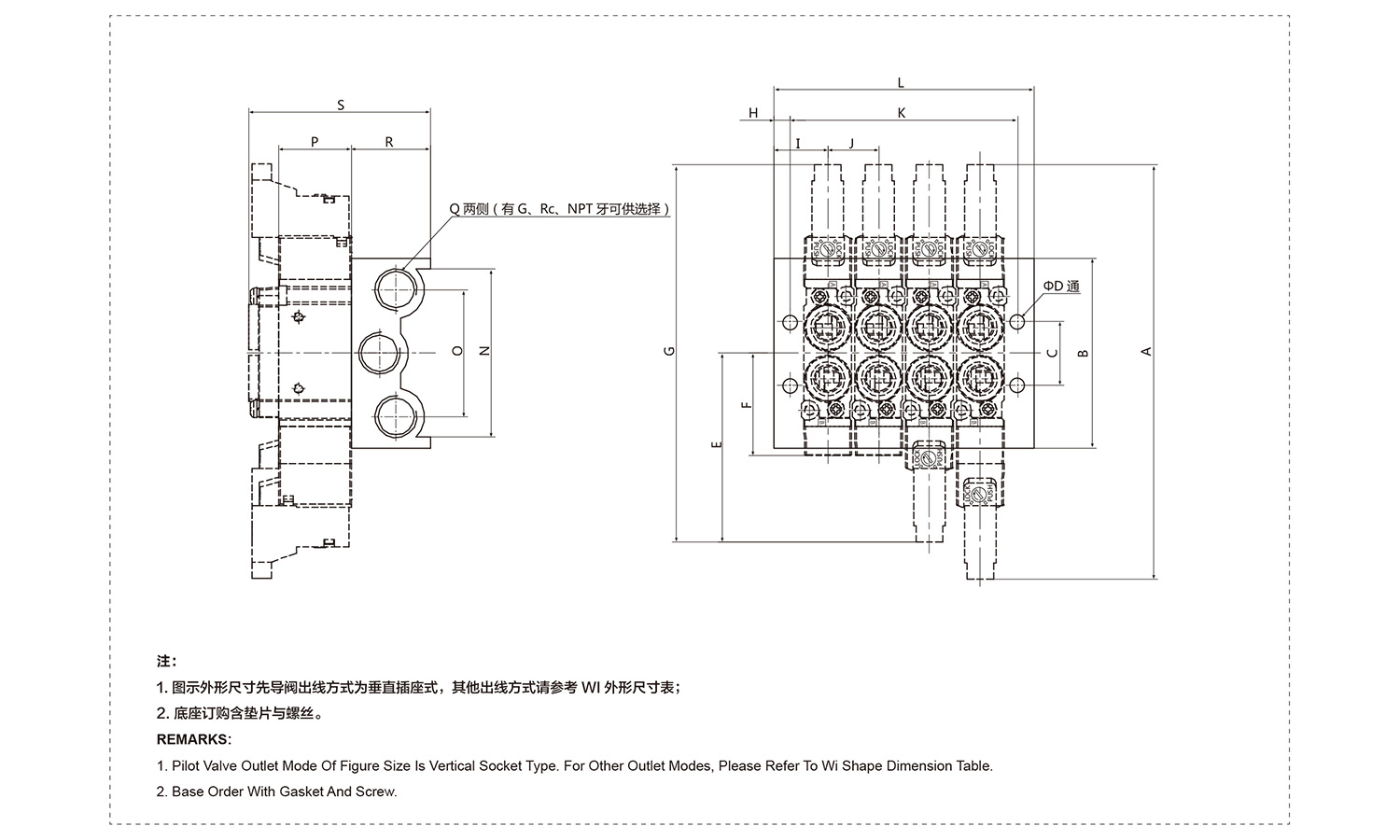

外形尺寸
