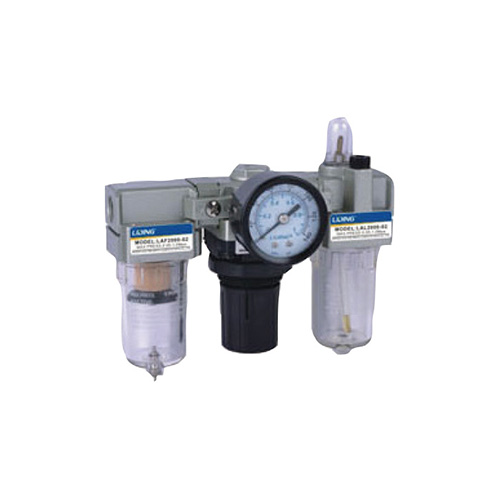

LAC 系列组合元件(三联件)

LAC 系列组合元件(三联件)

产品详情

0
查看: 96

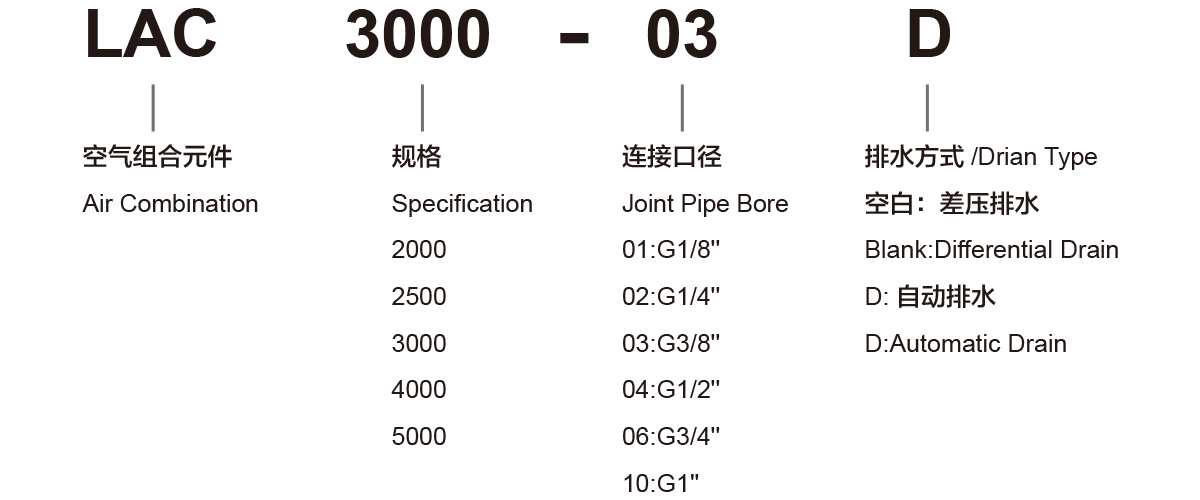

订购代号

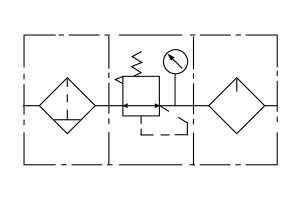

图形符号





规格



型号

LAC2000

-01

LAC2000

-02

LAC2500

-02

LAC2500

-03

LAC3000

-02

LAC3000

-03

LAC4000

•03

LAC4000

-04

LAC4000

-06

LAC5000

-06

LAC5000

-10

额定流量

500

500

1500

1500

2000

2000

4000

4000

4500

5000

5000

接管口径

G1/8

G1/4

G1/4

G3/8

G1/4

G3/8

G3/8

G1/2

G3/4

G3/4

G1

滤芯粗度

25μ

最高使用压力

1.0MPa

保证耐压力

1.5MPa

使用温度范围

5~60℃

调压范围

0.05~0.85MPa

建议用油

ISOVG32

容器材料

聚碳酸脂

保护罩

放水功能

差压放水

差压放水、自动放水/

阀型

带溢流型

组件

过滤器

LAF2000-01

LAF2000-02

LAF3000-02

LAF3000-03

LAF3000-02

LAF3000-03

LAF4000-03

LAF4000-04

LAF4000-06

LAF5000-06

LAF5000-10

调压器

LAR2000-01

LAR2000-02 LAR2500-02 LAR2500-03 LAR3000-02 LAR3000-03

LAR4000-03

LAR4000-04

LAR4000-06

LAR5000-06 LAR5000-10

油雾器

LAL2000-01

LAL2000-02

LAL3000-02

LAL3000-03

LAL3000-02

LAL3000-03

LAL4000-03

LAL4000-04

LAL4000-06

LAL5000-06

LAL5000-10





压力特性

进口压力 =0.7MPa 出口压力 =0.2MPa 流量 =20L/min

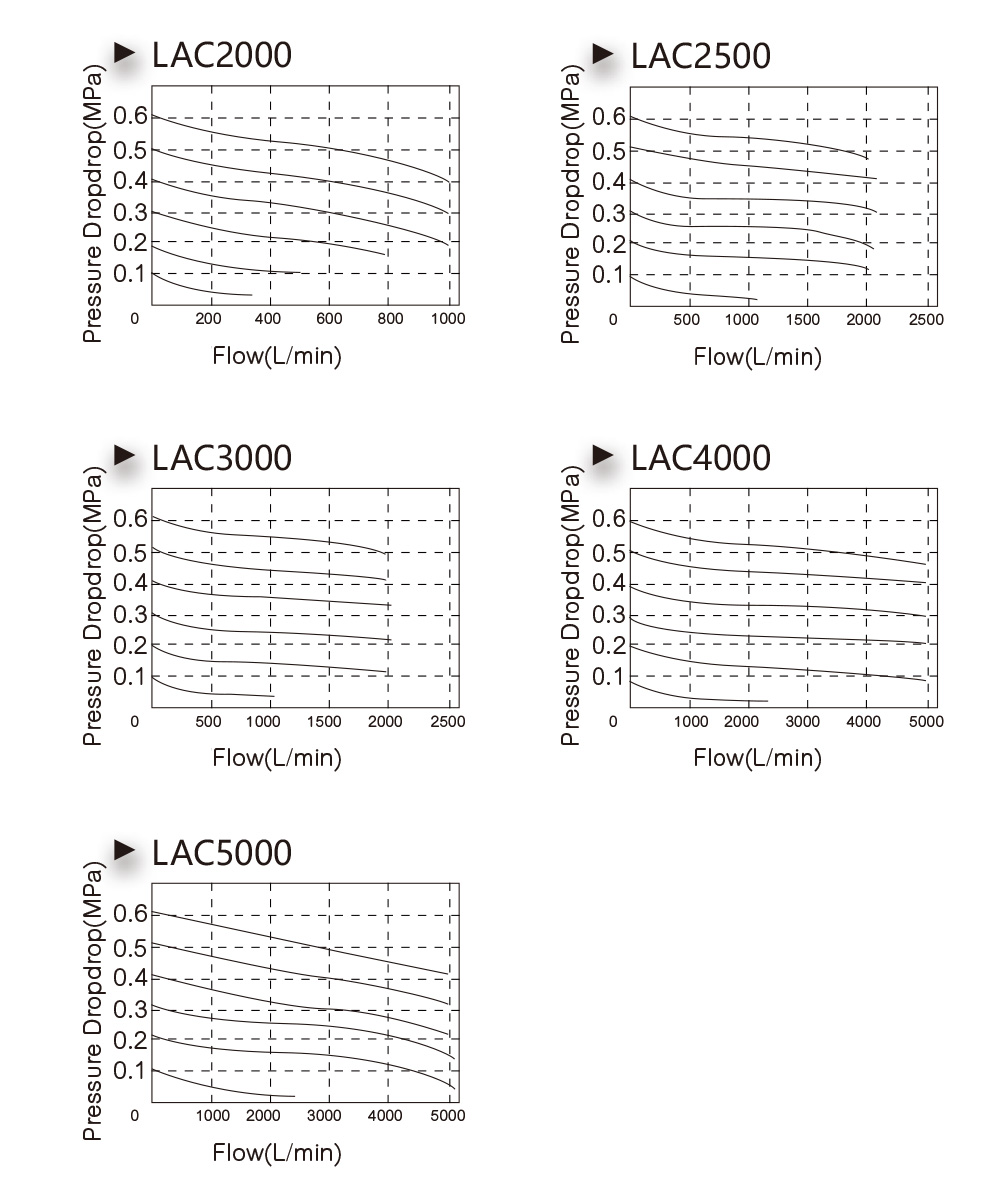

流量特性

进口压力 =0.7MPa

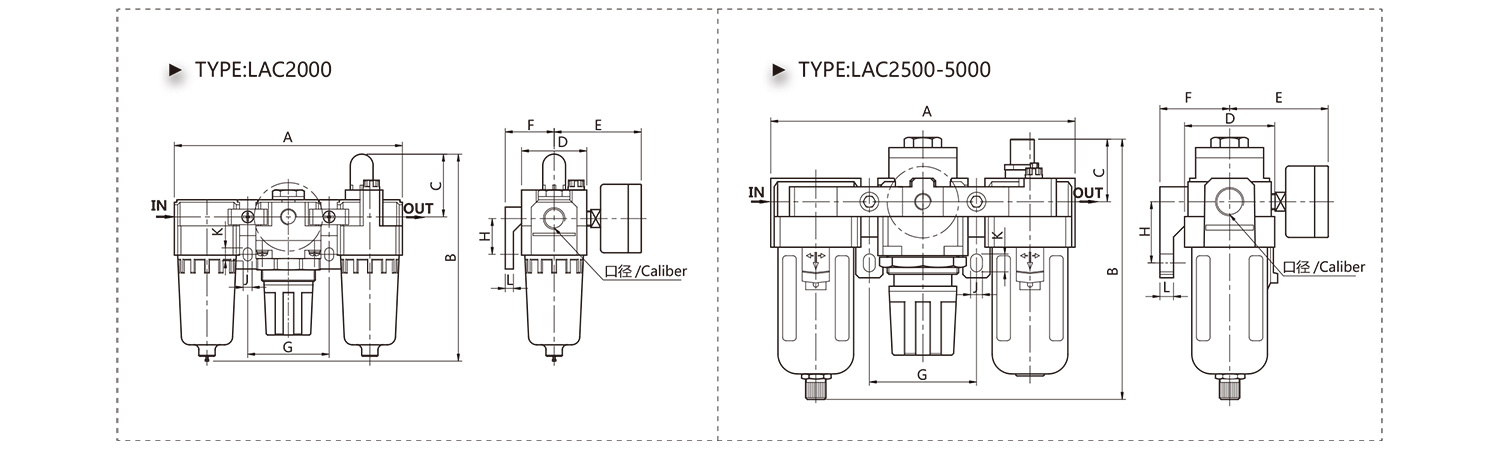

外形尺寸



型号

口径

A

B

C

D

E

F

G

H

J

K

L

LAC2000

1/8*1/4

140

125

38

40

56.8

30

50

24

5.5

8.5

5

LAC2500

1/4*3/8

181

156.5

38

53

60.8

41

64

35

7

11

7

LAC3000

1/4*3/8

181

156.5

38

53

60.8

41

64

35

7

11

7

LAC4000

3/8*1/2

238

191.5

41

70

65.5

50

84

40

9

13

7

LAC4000-06

3/4

253

193

40.5

70

69.5

50

89

40

9

13

7

LAC5000

3/4*1

300

271.5

48

90

75.5

70

105

50

12

16

10
