产品详情
0

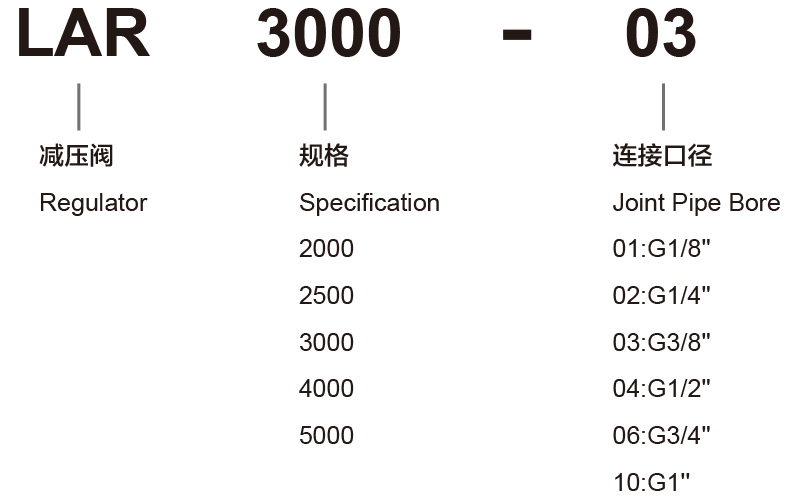

订购代号

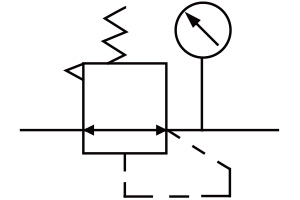

图形符号
规格
|
型号 |
LAR2000 -01 |
LAR2000 -02 |
LAR2500 -02 |
LAR2500 -03 |
LAR3000 -02 |
LAR3000 -03 |
LAR4000 -03 |
LAR4000 -04 |
LAR4000 -06 |
LAR5000 -06 |
LAR5000 -10 |
|
额定流量 |
550 |
550 |
2000 |
2000 |
2500 |
2500 |
6000 |
6000 |
6000 |
8000 |
8000 |
|
接管口径 |
G1/8 |
G1/4 |
G1/4 |
G3/8 |
G1/4 |
G3/8 |
G3/8 |
G1/2 |
G3/4 |
G3/4 |
G1 |
|
调节压力范围 |
0.05~0.85MPa |
||||||||||
|
最大可调节压力 |
1.0MPa |
||||||||||
|
保证耐压力 |
1.5MPa |
||||||||||
|
使用温度范围 |
5~60℃ |
||||||||||
|
阀型 |
带溢流型 |
||||||||||

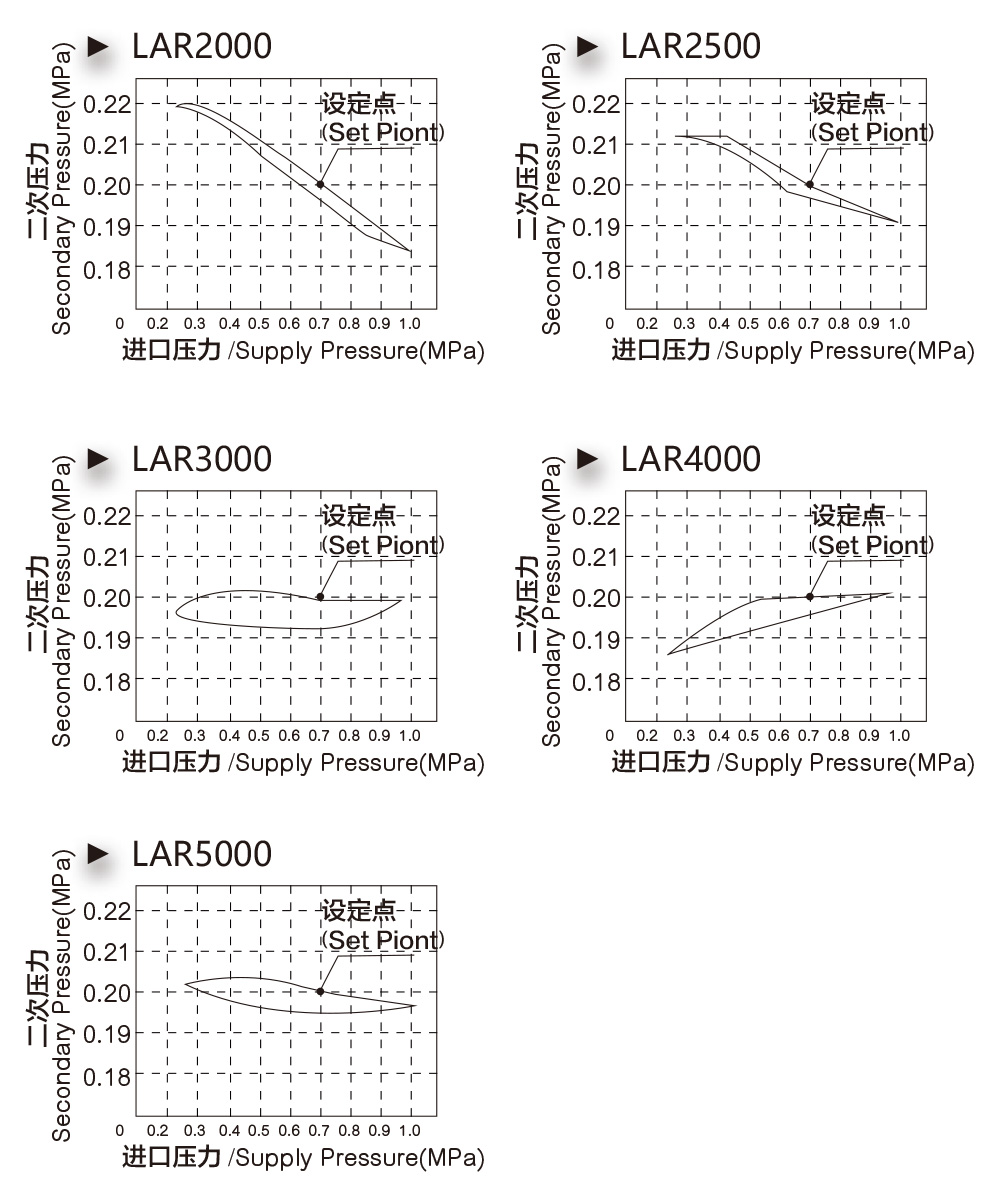

压力特性
进口压力 =0.7MPa 出口压力 =0.2MPa 流量 =20L/min

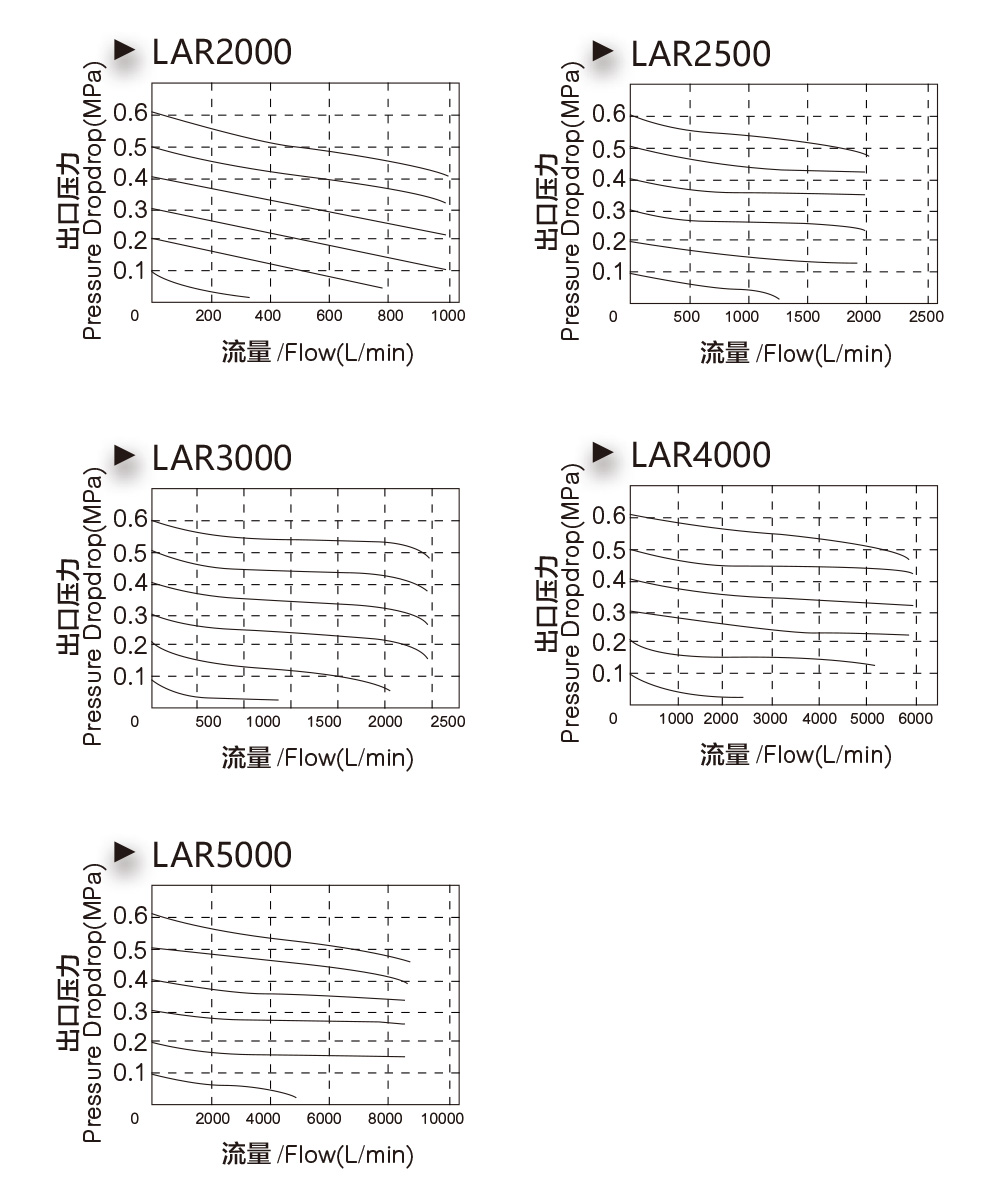

流量特性
进口压力 =0.7MPa

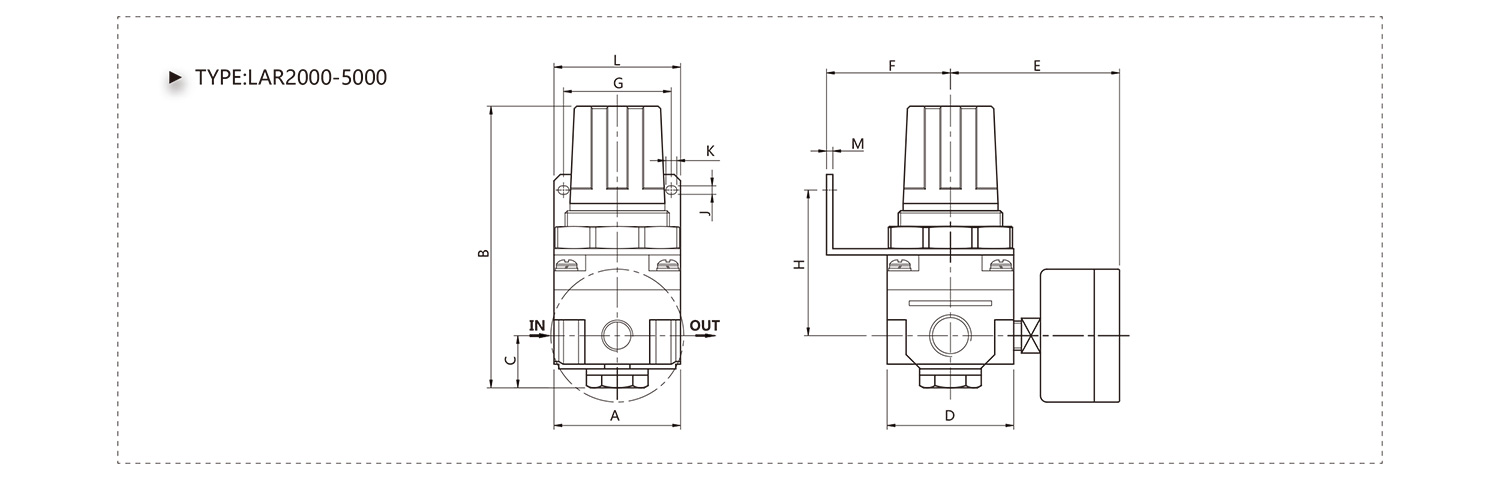

外形尺寸
|
型号 |
口径 |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
L |
|
LAR2000 |
1/8*1/4 |
40 |
95 |
17 |
40 |
56.8 |
30 |
34 |
45 |
5.4 |
15.4 |
55 |
|
LAR2500 |
1/4*3/8 |
53 |
102.5 |
25 |
48 |
60.8 |
30 |
34 |
44 |
5.4 |
15.4 |
55 |
|
LAR3000 |
1/4*3/8 |
53 |
127.5 |
35 |
53 |
60.8 |
41 |
40 |
46 |
6.5 |
8 |
53 |
|
LAR4000 |
3/8*1/2 |
70 |
149.5 |
37.5 |
70 |
65.5 |
50 |
54 |
54 |
8.5 |
10.5 |
70 |
|
LAR4000-06 |
3/4 |
75 |
154.5 |
40.5 |
70 |
69.5 |
50 |
54 |
56 |
8.5 |
10.5 |
70 |
|
LAR5000 |
3/4*1 |
90 |
168 |
48 |
90 |
75.5 |
70 |
66 |
65.8 |
11 |
13 |
90 |
