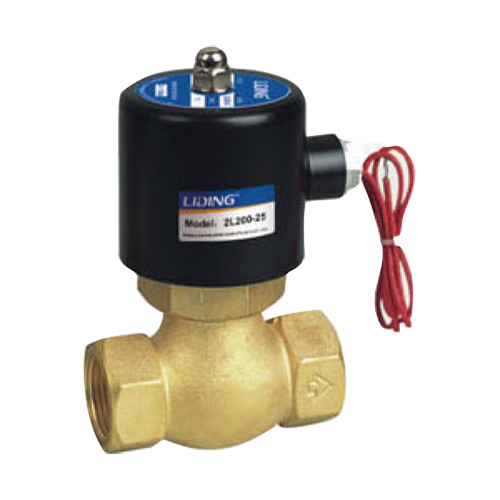

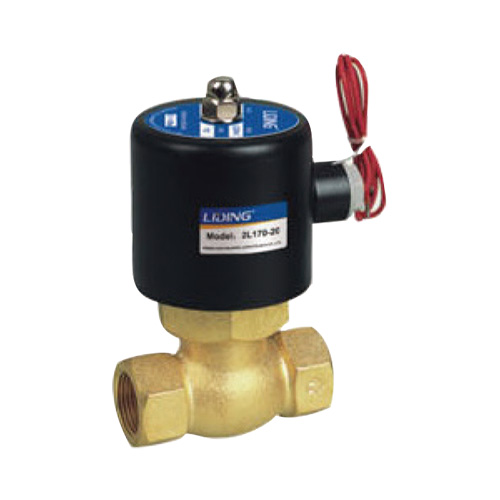

2L 系列电磁阀

2L 系列电磁阀

产品详情

0
查看: 577

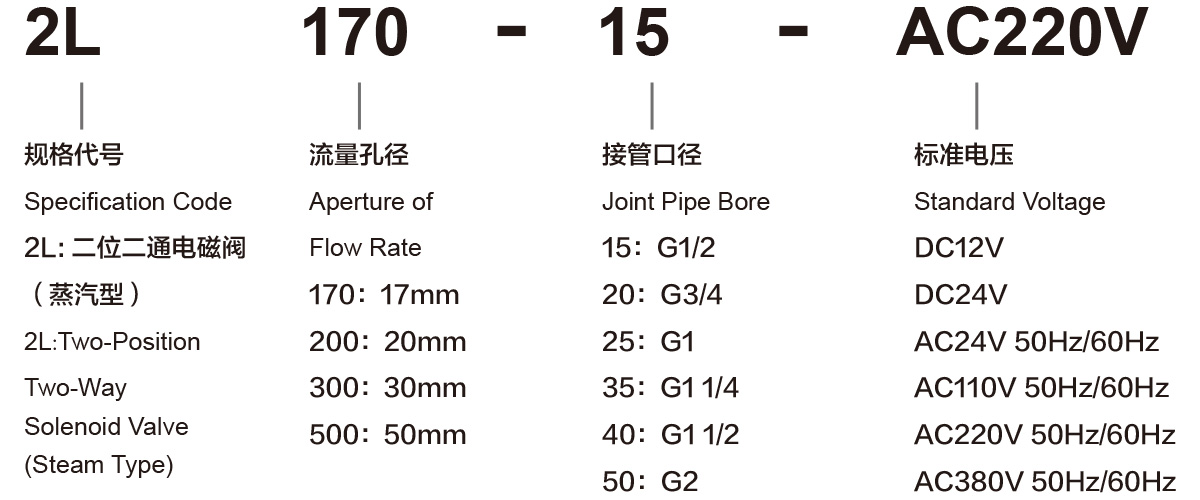

订购代号

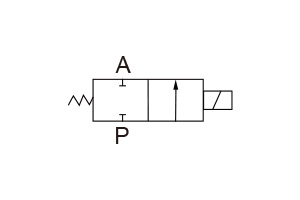

图形符号







规格



型号 2L170-15 2L170-20 2L200-25 2L300-35 2L300-40 2L500-50
流量孔径 17 17 20 30 30 50
CV 值 4.8 4.8 12 20 20 48
接管口径 G1/2 G3/4 G1 G1 G1 G2
动作方式 先导式
工作介质 空气、水、油
型式 萬闭式
使用流体粘度 20 CST 以下
使用压力 0.1~1.5MPa
最大耐压力 1.5MPa
使用温度范围 -5~180℃
使用电压范围 ±10%
本体材质 黄铜
密圭寸材质 PTFE

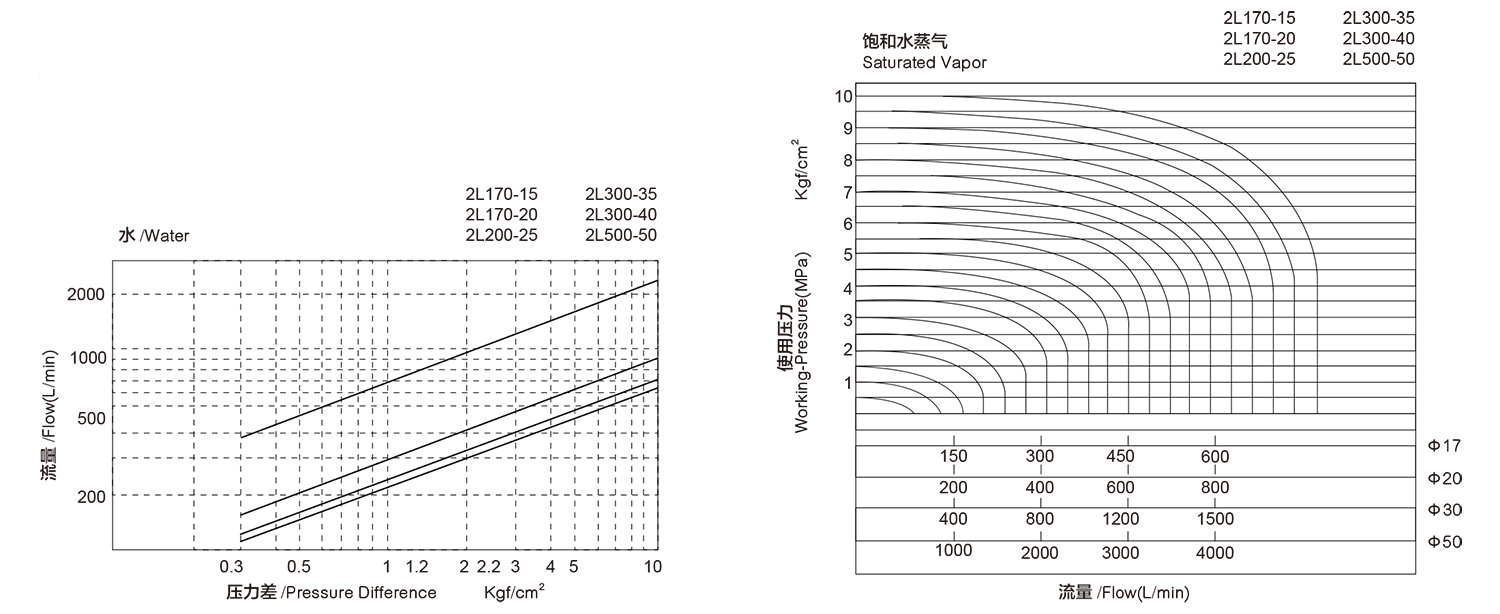

流量特性

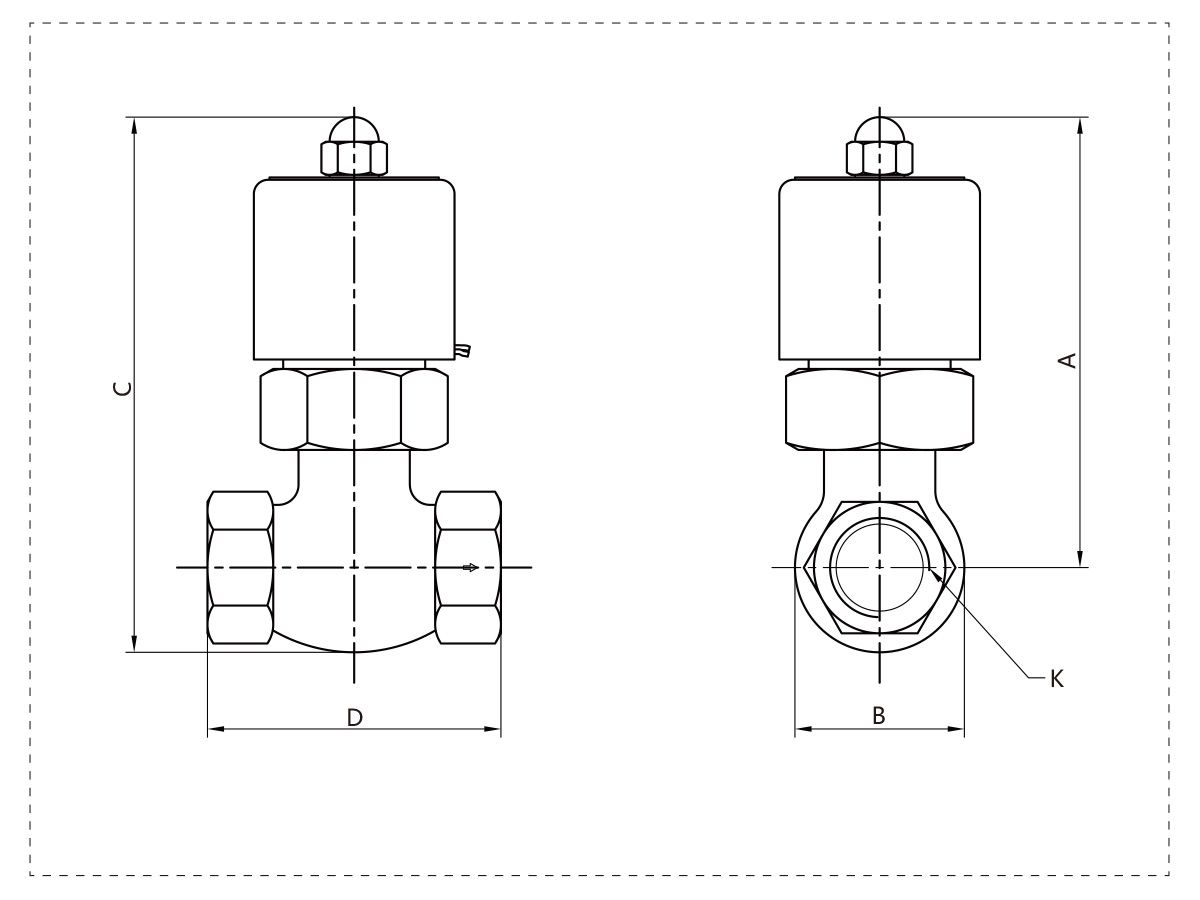

外形尺寸





Model A B C D K
2L170-15 125 42 146 82 G1/2
2L170-20 125 42 146 82 G3/4
2L200-25 136 52 162 90.5 G1
2L300-35 148 74 185 111 G1-1/4
2L300-40 148 74 185 111 G1-1/2
2L500-50 176 86 223 163 G2
