产品详情

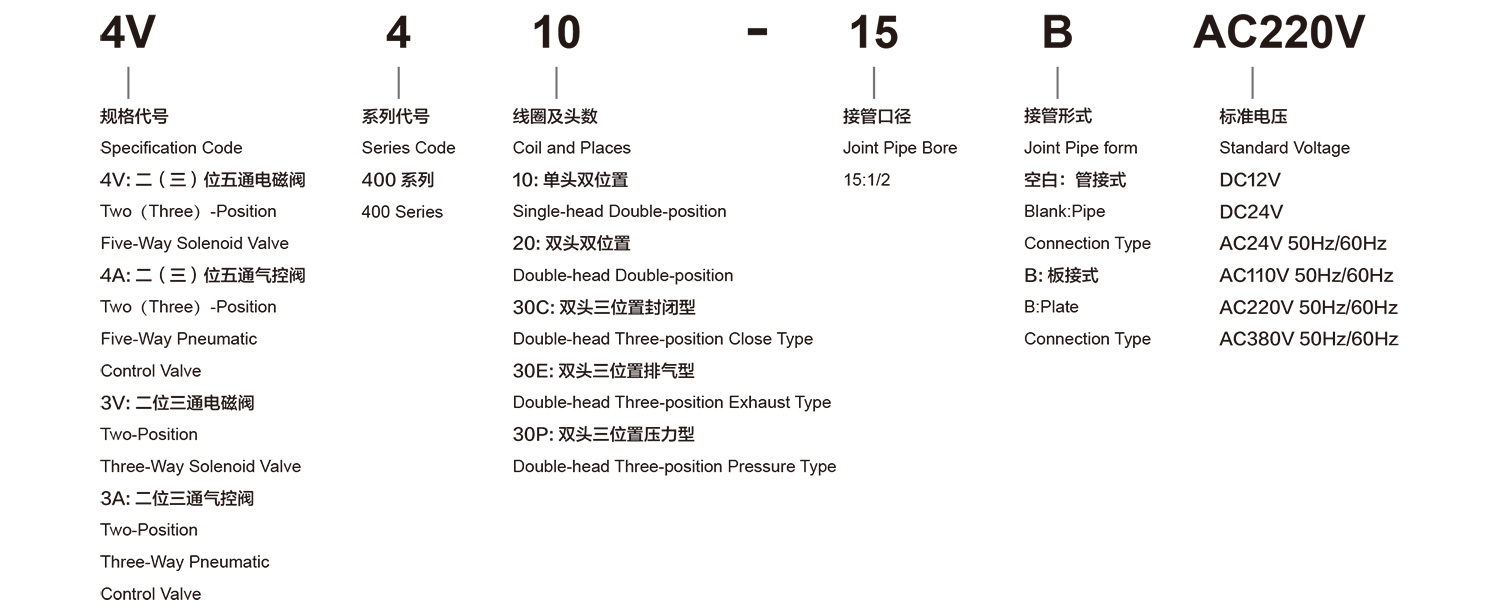

订购代号
规格
|
型号 |
3V410-15 |
3V420-15 |
4V410-15 |
4V420-15 |
4V430C-15 |
4V430E-15 |
4V430P-15 |
|
3A410-15 |
3A420-15 |
4A410-15 |
4A420-15 |
4A430C-15 |
4A430E-15 |
4A430P-15 | |
|
工作介质 |
经40微米过滤的空气 |
||||||
|
动作方式 |
内部先导式 |
||||||
|
接管口径 |
进气=出气=排气=G1/2 |
||||||
|
位置数 |
二位三通 |
二位五通 |
三位五通 |
||||
|
工作温度 |
5~50℃ (41-122°F) |
||||||
|
有效截面积 |
50mm² (Cv=2.79) |
50mm² (Cv=2.79) |
|
30mm² (Cv=1.67) |
|||
|
使用压力 |
0.15~0.8MPa |
||||||
|
最大耐压力 |
1.2MPa |
||||||
|
耗电量 |
AC：5.5VA DC：4.8W |
||||||
|
保护等级 |
IP65 (DIN40050) |
||||||
|
绝缘性 |
F级 |
||||||
|
接线形式 |
出线式或端子式 |
||||||
|
电压范围 |
±10% |
||||||
|
最高动作频率 |
每秒 5 次 |
每秒 5 次 | 每秒 3 次 | ||||
|
最短励磁时间 |
0.05 秒 |
||||||
流量特性
测试条件
压力
0.5MPa
使用接管
PU 管12x8 内径：8mm
使用接头
4V410-15:PC12-04
负载系数
负载系数=负载 /气缸理论推力 ×100%
气缸行程
300mm
电磁阀型号
4V400 系列
外形尺寸
100-400M系列底座订购代号
【注】
1. 单个汇流板底座型号 , 例：200M-4F
2. 配阀用具体阀型号替代，例：4V210-4F
规格
|
型号/符号 |
A |
B |
C |
E |
F |
G |
H |
I |
K |
L |
M |
Q |
R |
S |
W |
X |
Y |
|
100M-□F |
60 |
43 |
20 |
4.3 |
18 |
19 |
5 |
10 |
142 |
(N-1)x19+38 |
157 |
G1/4 |
40 |
30 |
60.5 |
25 |
27 |
|
200M-□F |
60 |
50 |
21 |
4.5 |
22 |
23 |
6 |
12 |
174 |
(N-1)x23+46 |
193 |
G1/4 |
43 |
32 |
91.5 |
25 |
35 |
|
300M-□F |
75 |
60 |
26 |
4.5 |
27 |
28 |
6 |
14.5 |
193 |
(N-1)x28+54 |
213 |
G3/8 |
53 |
48 |
100 |
31 |
40 |
|
400M-□F |
100 |
95 |
32 |
5.5 |
34 |
35 |
7 |
18 |
244 |
(N-1)x35+63 |
244 |
G1/2 |
68 |
67 |
113 |
42 |
50 |
外形尺寸
推荐产品
给我们留言
你在找什么？
版权所有 © 宁波利达气动成套有限公司
