产品详情
0

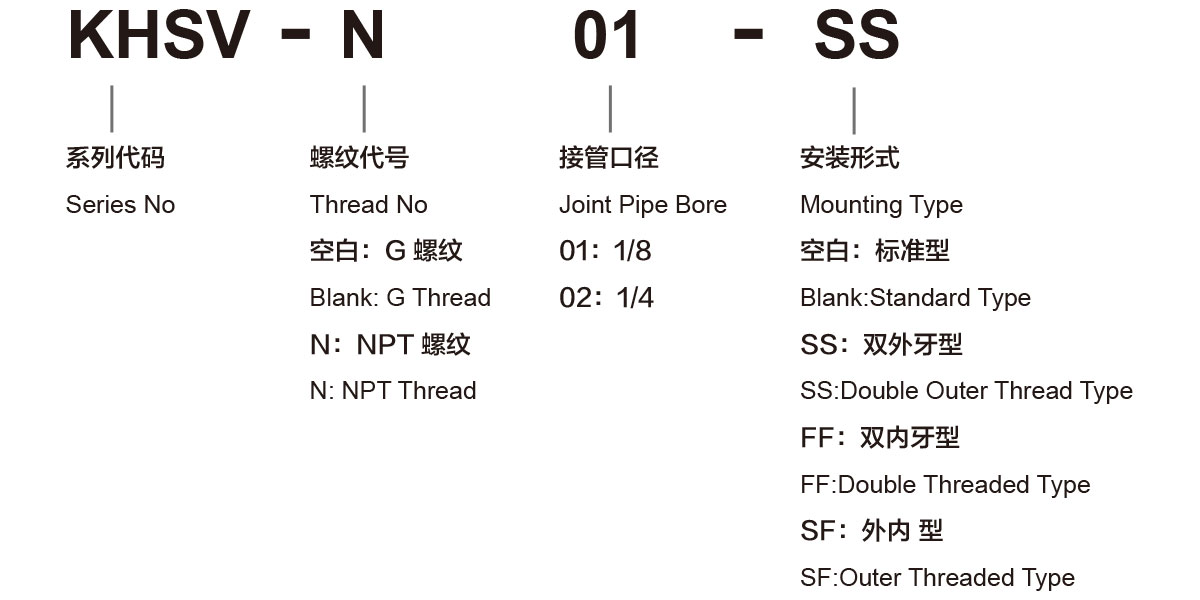

订购代号

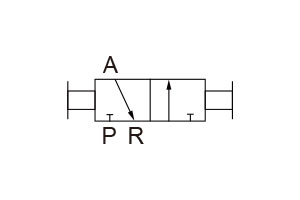

图形符号
规格
| 型号 | KHSV-01 | KHSV-N01 | KHSV-02 | KHSV-N02 |
| 工作介质 | 经40微米过滤的空气 | |||
| 接管口径代号 | 01 | N01 | 02 | N02 |
| 接管口径 | G1/8 | NPT1/8 | G1/4 | NPT1/4 |
| 有效截面积(Cv 值） | 23mm²(1.28) | 40mm²(2.2) | ||
| 使用温度 | -5～60℃ | |||
| 使用压力 | 0～10Kgf/cm² | |||
| 最大耐压力 | 15Kgf/cm² | |||

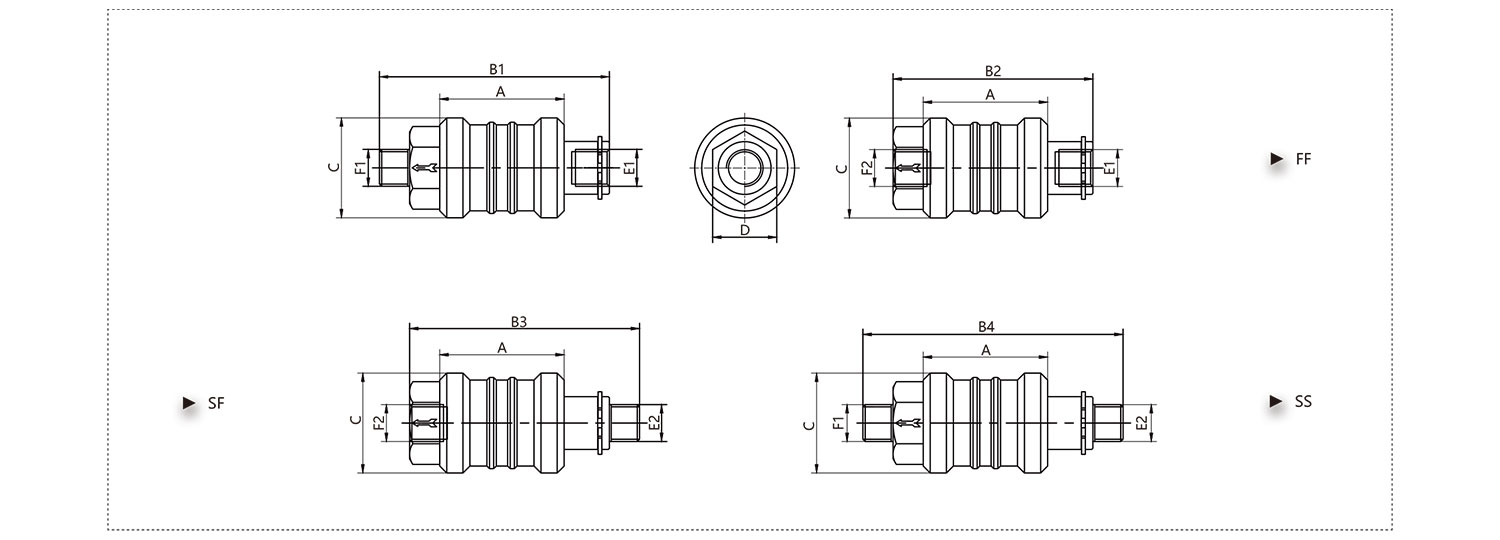

外形尺寸
Dimension Sheet
|
型号 |
A |
B1 |
B2 |
B3 |
B4 |
C |
D |
E1 |
E2 |
F1 |
F2 |
|
KHSV-01 |
33 |
61 |
53 |
61 |
69 |
26.5 |
17 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
|
KHSV-02 |
35 |
69 |
58 |
69 |
80 |
29.5 |
19 |
G1/4 |
G1/4 |
G1/4 |
G1/4 |
