产品详情
0

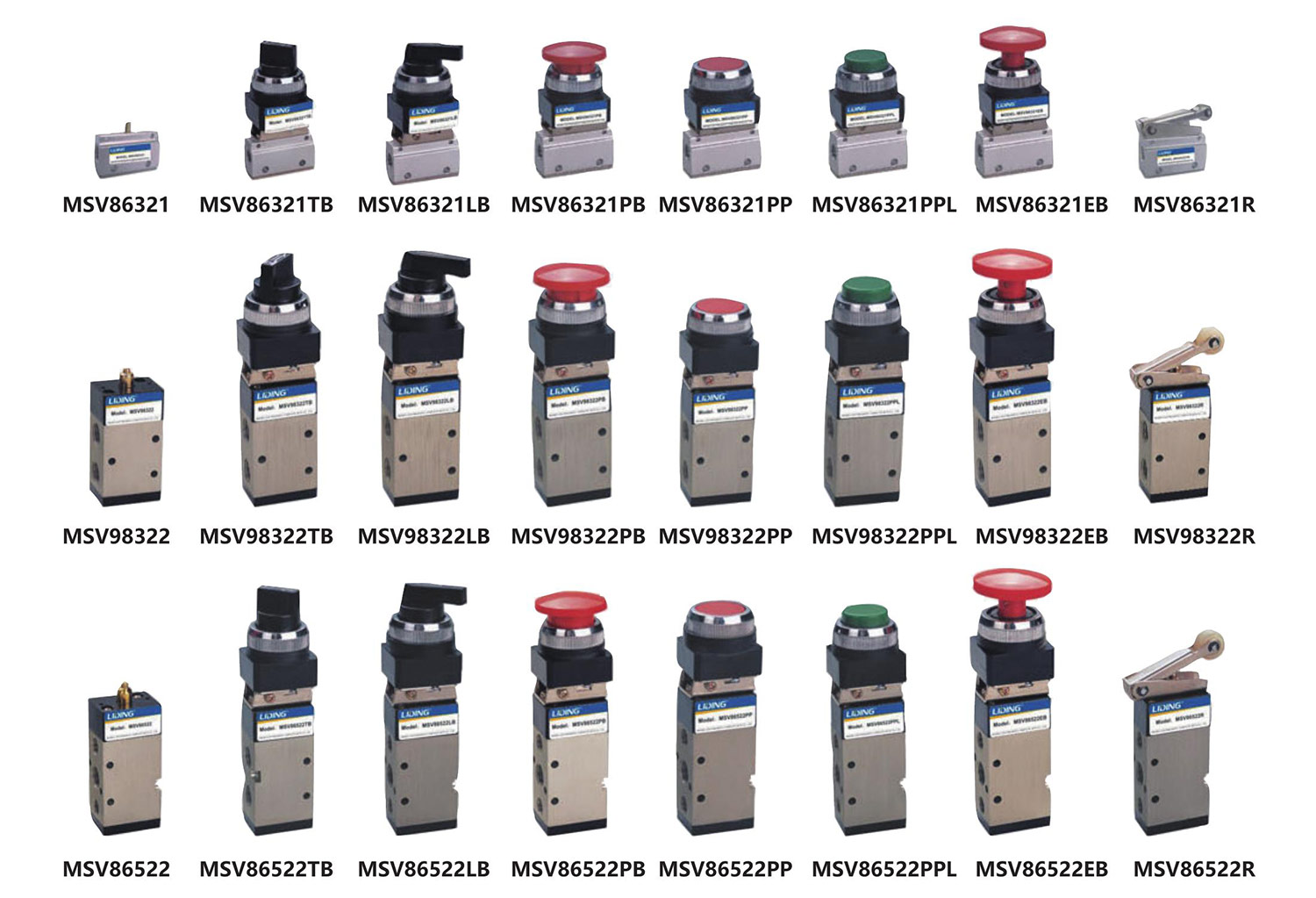

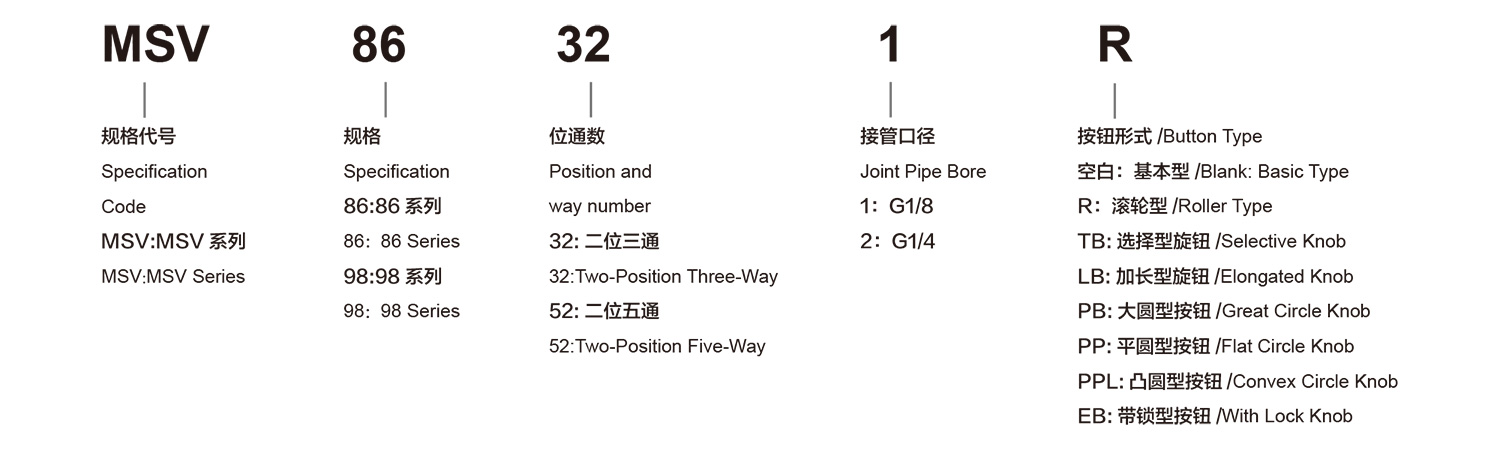

订购代号

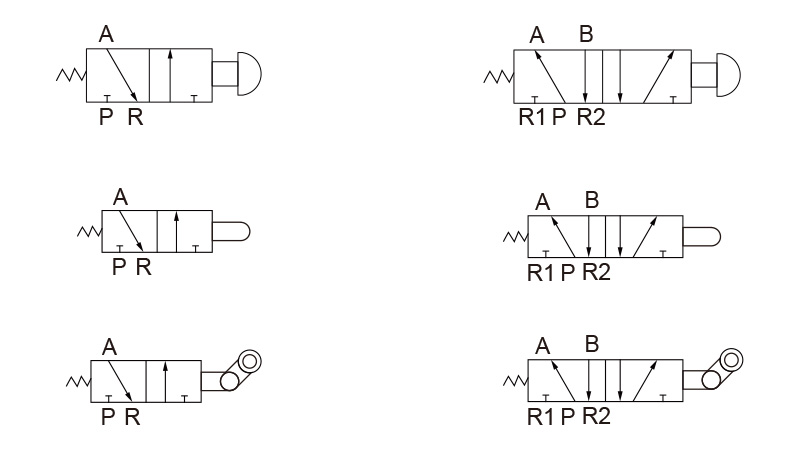

图形符号
规格
| 型号 | MSV86321 | MSV86522 | MSV98322 |
| 工作介质 | 经40微米过滤的空气 | ||
| 位置数 | 二位三通 | 二位五通 | 二位三通 |
| 接管口径 | G1/8 | G1/8.G1/4 | |
| 工作温度 | 0～60℃ | ||
| 有效截面积 | 12mm² (Cv=0.67) | 16mm² (Cv=0.89) | 16mm² (Cv=0_89) |
| 使用压力 | 0～0.8MPa | ||

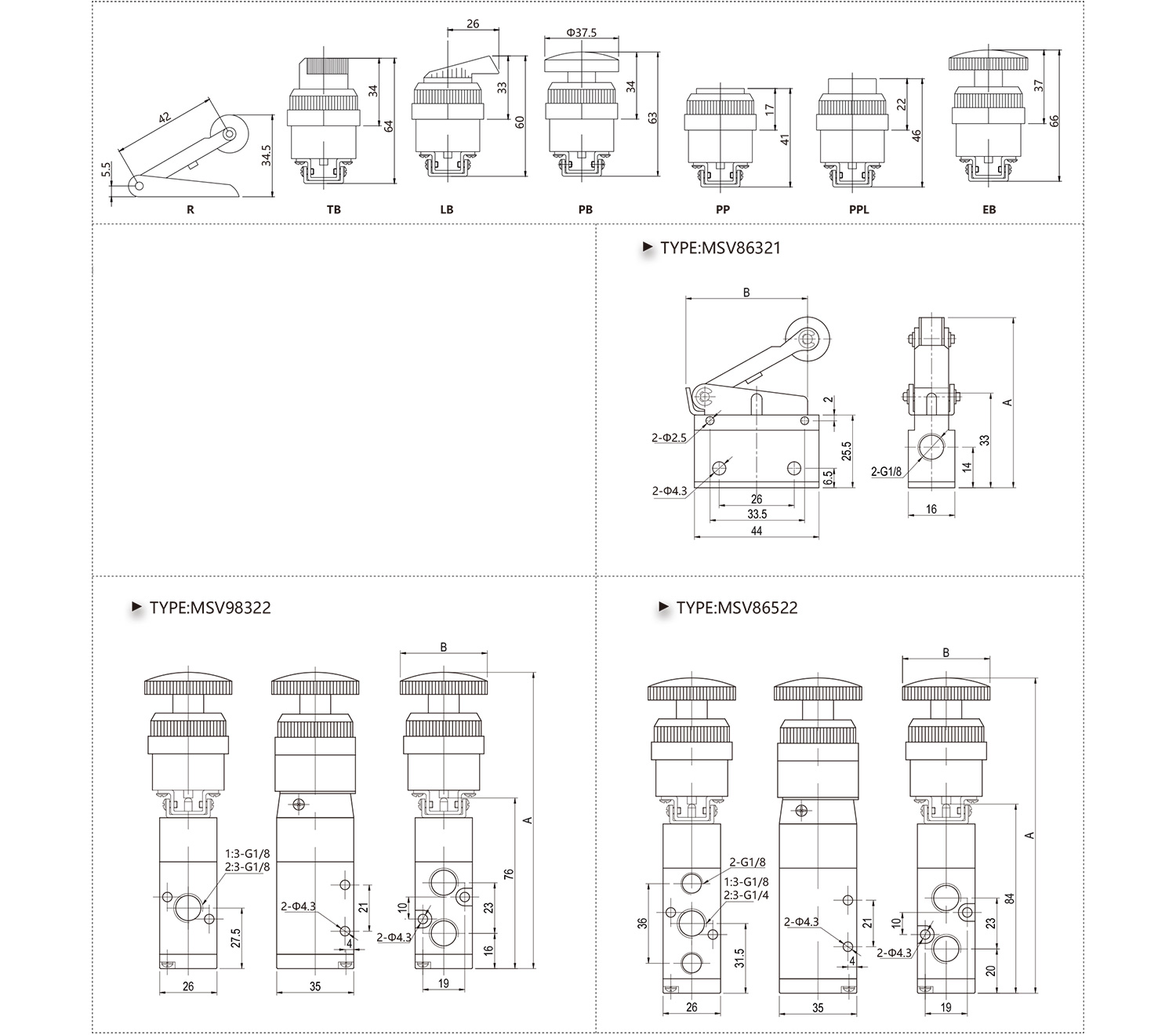

外形尺寸
| 系列 | 符号 型号 |
R | TB | LB | PB | PP | PPL | EB |
| MSV86321 | A | 59.5 | 88.5 | 85 | 83 | 66 | 71 | 86 |
| B | 42.5 | 36.5 | 26.5 | 37.5 | 39.5 | 24.5 | 39.5 | |
| MSV86522 | A | 107.5 | 136.5 | 133 | 131 | 114 | 119 | 134 |
| B | 42.5 | 36.5 | 26.5 | 37.5 | 39.5 | 24.5 | 39.5 | |
| MSV98322 | A | 99.5 | 129.5 | 125 | 123 | 106 | 111 | 126 |
| B | 42.5 | 36.5 | 26.5 | 37.5 | 39.5 | 24.5 | 39.5 |
