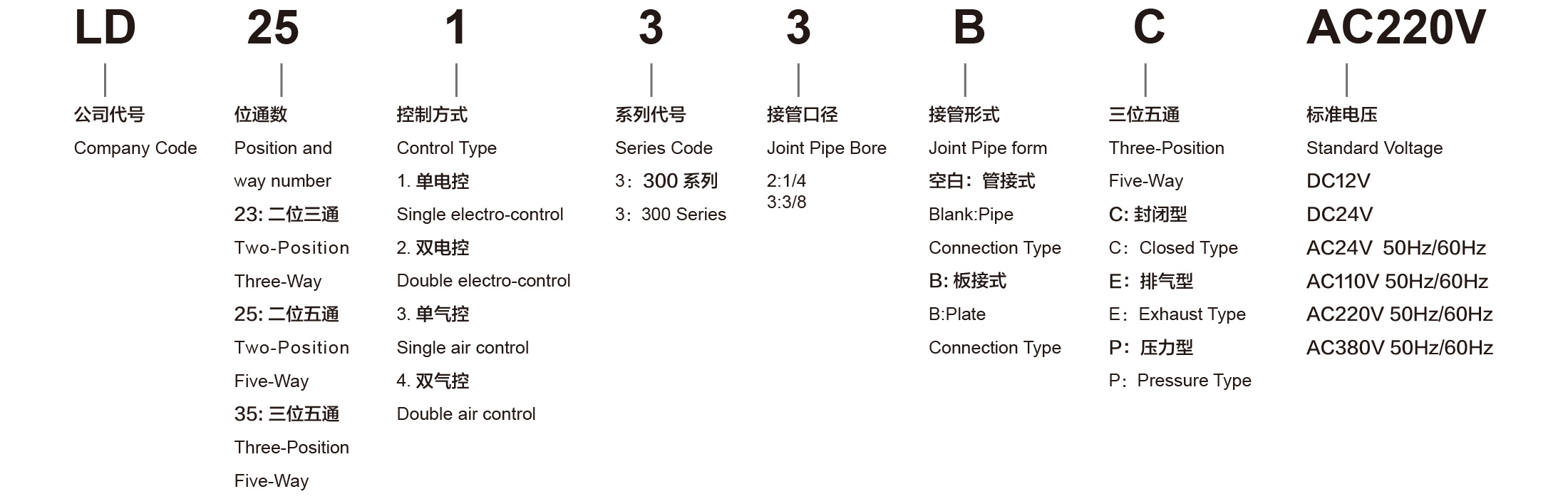

订购代号
订购代号
|
型号 |
LD23132 |
LD23232 | LD23133 | LD23233 | LD25132 | LD25232 | LD35232C | LD35232E | LD35232P | LD25133 | LD25233 | LD35233C | LD35233E | LD35233P |
|
LD23332 |
LD23432 | LD23333 | LD23433 | LD25332 | LD25432 | LD35432C | LD35432E | LD35432P | LD25333 | LD25433 | LD35433C | LD35433E | LD35433P | |
|
工作介质 |
经 40 微米过滤的空气 |
|||||||||||||
|
动作方式 |
先导式 |
|||||||||||||
|
接管口径 |
进气 = 出气 =G1/4 |
进气 = 出气 =G3/8 | In进气 = 出气 = 排气 =G1/4 |
进气 = 出气 = 排气 =G3/8 排气 =G1/4 |
||||||||||
|
位置数 |
二位三通 |
二位五通 | 三位五通 | 二位五通 |
三位五通 |
|||||||||
|
工作温度 |
5~50℃ (41-122° F) |
|||||||||||||
|
有效截面积 |
25mm²(Cv=1.39) |
30mm²(Cv=1.67) | 25mm²(Cv=1.39) | 18mm²(Cv=1.00) | 30mm²(Cv=1.67) |
18mm²(Cv=1.00) |
||||||||
|
使用压力 |
0.15~0.8MPa |
|||||||||||||
|
最大耐压力 |
1.2MPa |
|||||||||||||
|
耗电量 |
AC:3.2 VA DC:3.7W |
|||||||||||||
|
保护等级 |
IP65（DIN40050） |
|||||||||||||
|
绝缘性 |
F级 |
|||||||||||||
|
接线形式 |
出线式或端子式 |
|||||||||||||
|
电压范围 |
±10% |
|||||||||||||
|
最高动作频率y |
每秒 5 次 |
每秒 3 次 | 每秒 5 次 |
每秒 3 次 |
||||||||||
|
最短励磁时间 |
0.05 秒 |
|||||||||||||

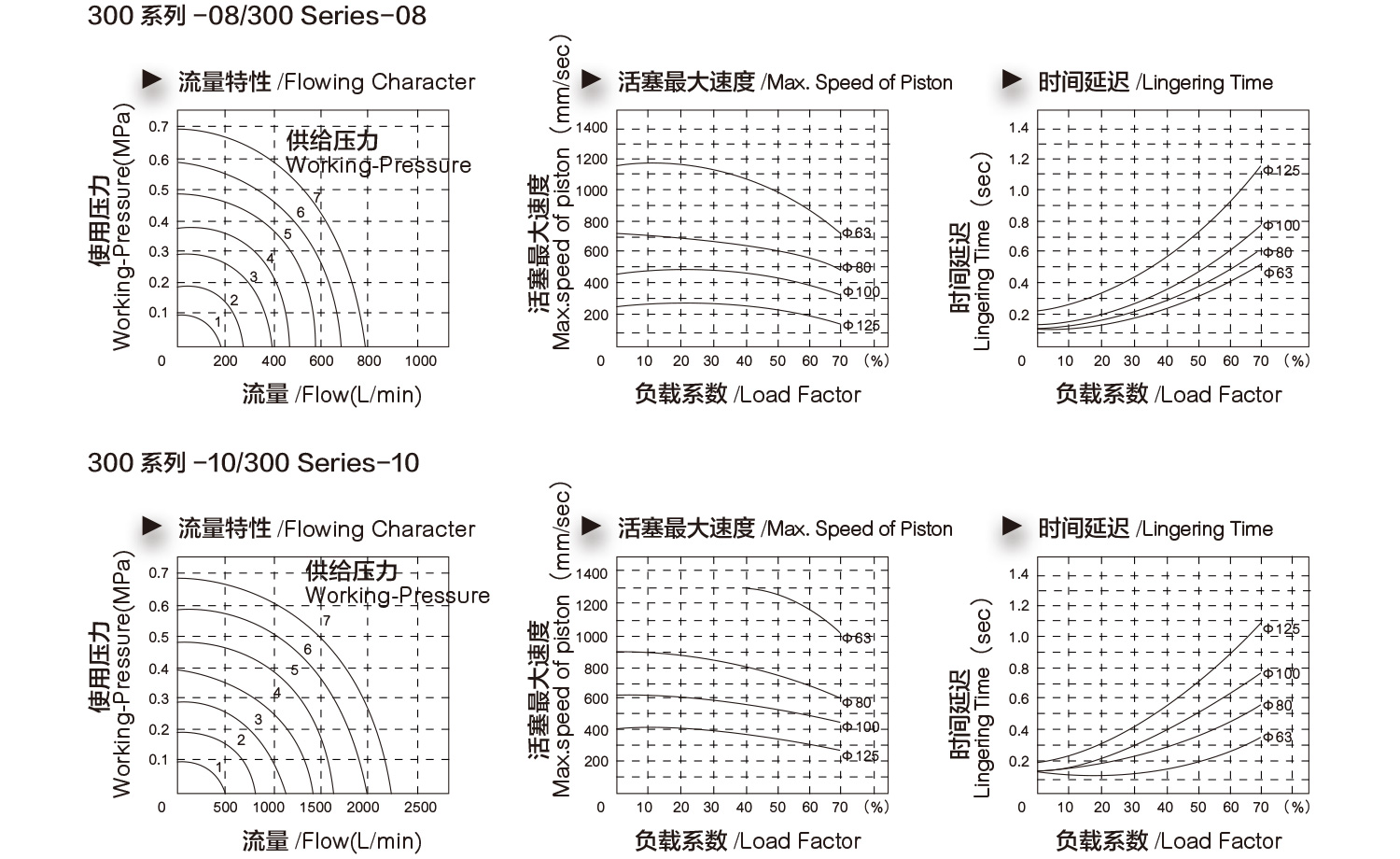

流量特性
试验条件
压力
0.5MPa
使用接管
PU 管10×7.5 内径：7.5mm
使用接头
4V310-08:PC10-02
4V310-10:PC10-03
负载系数
负载系数=负载 /气缸理论推力 × 100%
气缸行程
300mm
电磁阀型号
4V300 系列

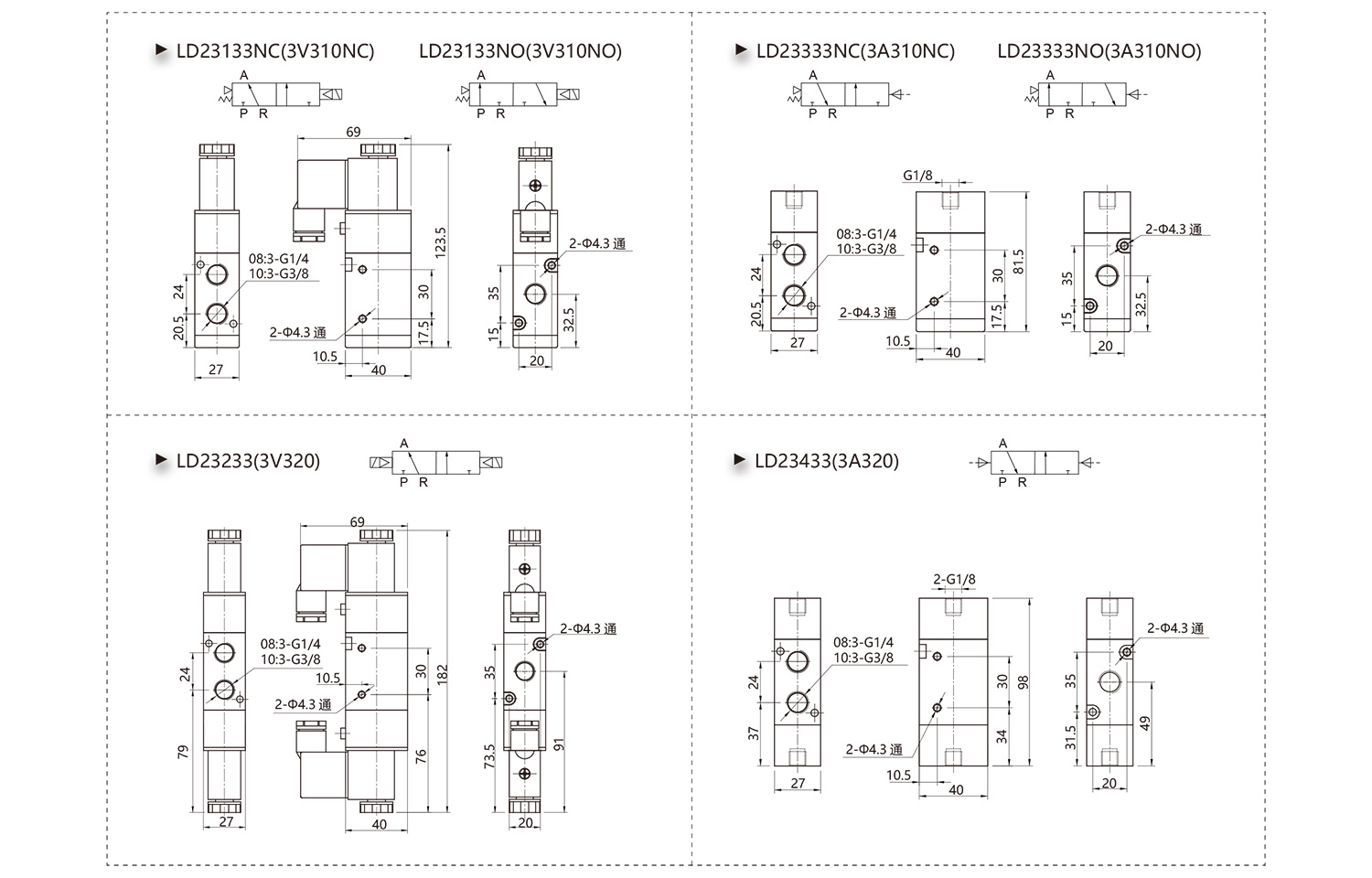

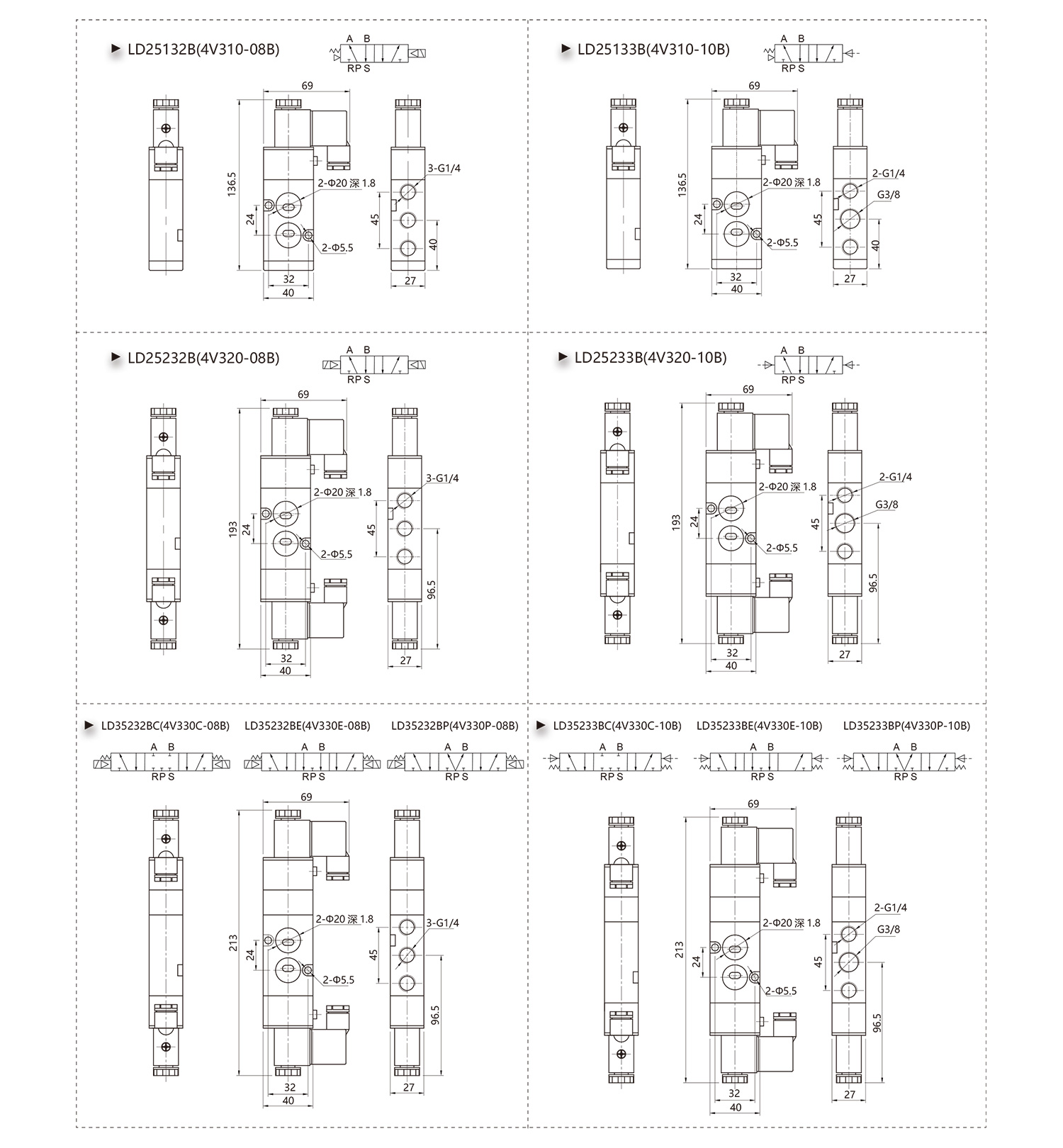

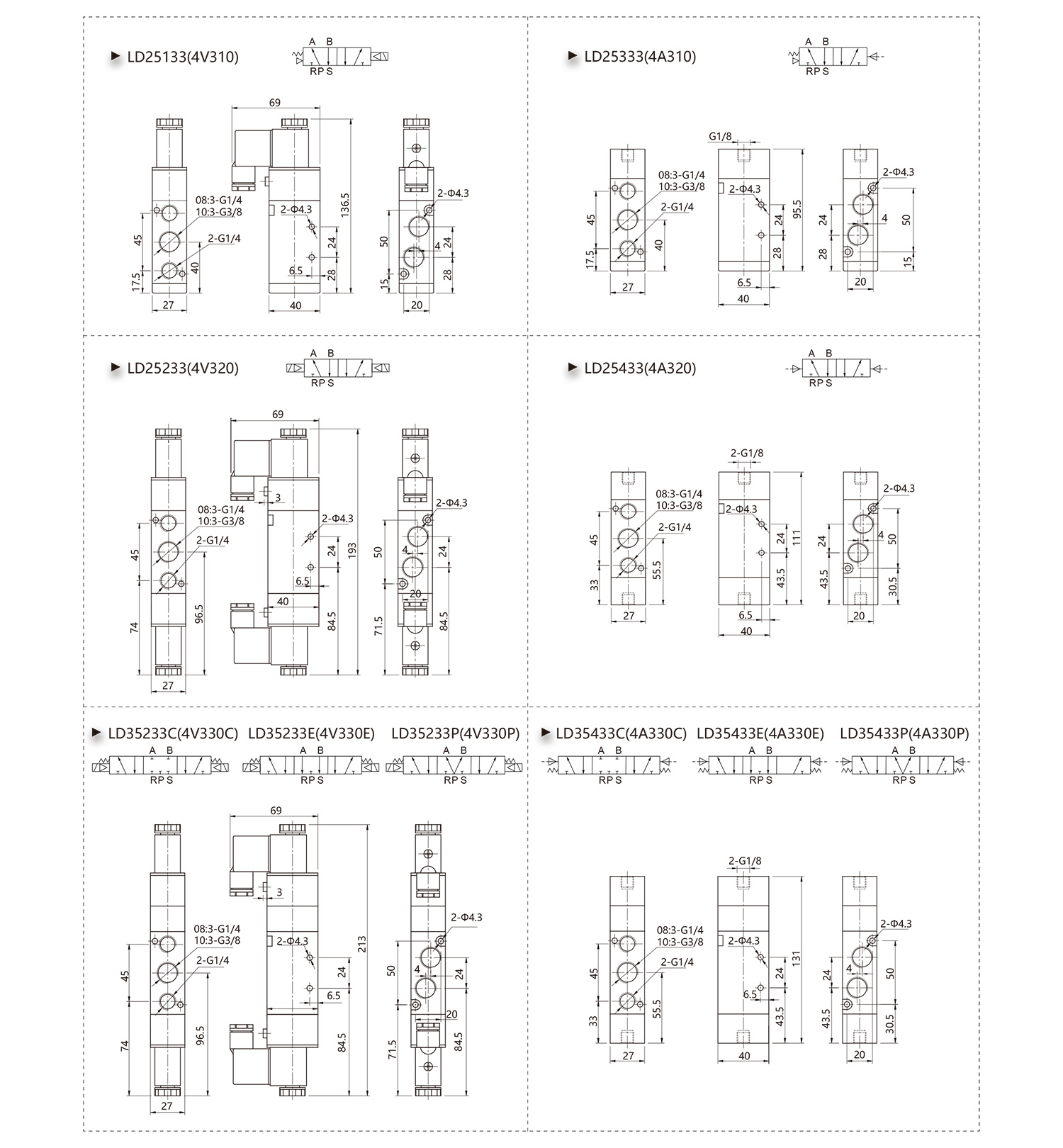

外形尺寸
