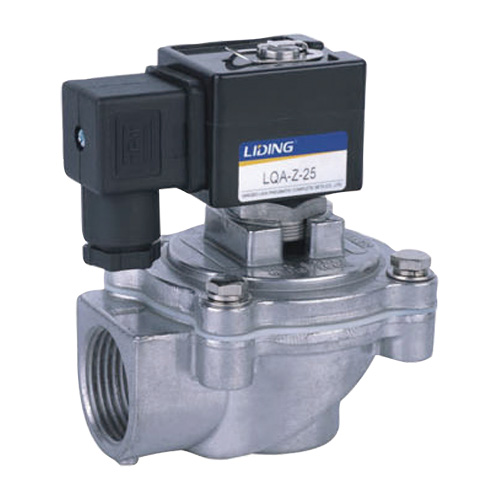

脉冲阀

脉冲阀

产品详情

0
查看: 842

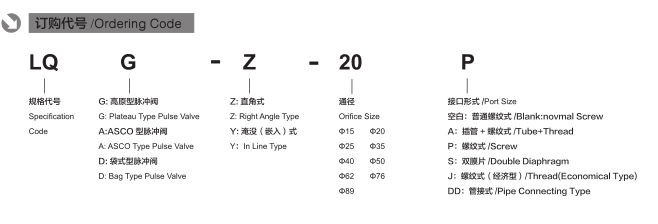

订购代号





规格



型号 LQG-Z-15 LQG-Z-20A LQG-Z-25 LQG-Z-35 LQG-Z-40S LQG-Z-40DD LQG-Z-50S LQG-Z-62S LQG-Z-76S LQG-Y-89S
  LQG-Z-20 LQG-Y-25 LQG-Z-35 LQA-Z-40S LQG-Z-40DD LQG-Y-50S LQG-Y-62S LQG-Y-76S LQG-Y-89S
  LQA-Z-20J LQG-Z-25DD   LQD-Z-40S   LQA-Z-50S LQA-Z-62S LQA-Z-76S
  LQA-Z-20 LQA-Z-25J       LQD-Z-50S LQD-Z-62S LQD-Z-76S
  LQD-Z-20 LQA-Z-25       LQD-Y-50 LQD-Y-62S
工作介质 经 40 微米过滤的空气
使用压力 0.3~0.8MPa
工作温度 -25~55℃
相对湿度 <85%
电压 AC110V/AC220V/DC24V
膜片寿命 喷次 100 万次以上
接管口径 G1/2 G3/4 G1 G1-1/2 Φ50 G2 G2-1/2 G3 Φ89

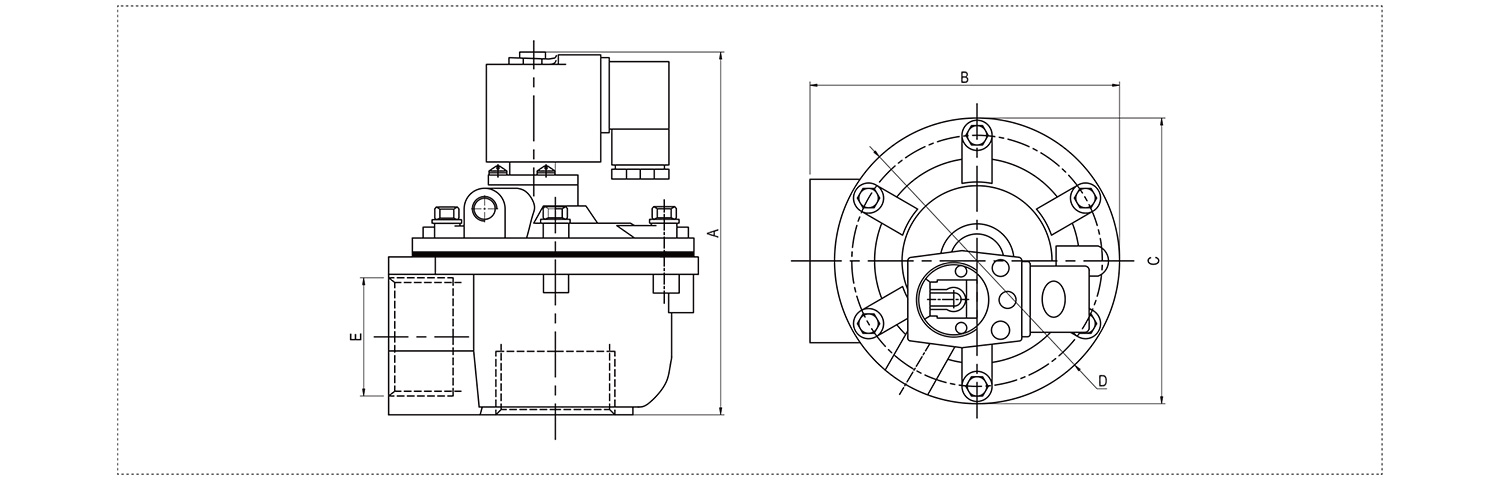

外形尺寸





型号 A B C D E
LQG-Z-15 125 103 Ø93 G1/2
LQG-Z-20A 186 145 Ø90 G3/4
LQG-Z-20 125 103 Ø93
LQA-Z-20J 123 88 77
LQA-Z-20 110 88 77
LQD-Z-20 128 88 Ø80 G1
LQG-Z-25 124 104 82.5
LQG-Y-25 141 94 Ø92
LQG-Z-25DD 190 129 82.5
LQA-Z-25J 123 88 77
LQA-Z-25 110 88 77



型号 A B C D E
LQD-Z-25 136 108 Ø96
LQG-Z-35 142 121 Ø112 G1-1/2
LQG-Z-35 125 103 Ø93
LQG-Z-40S 175 138 Ø125
LQA-Z-40S 163 132 Ø136
LQD-Z-40S 184 131 Ø112
LQG-Z-45DD 236 179 Ø126 Ø50
LQG-Z-50S 202 204 Ø185 G2
LQG-Y-50S 178 200 Ø159
LQA-Z-50S 206 165 Ø165
LQD-Z-50S 206 180 Ø160



型号 A B C D E
LQD-Z-50 188 178 202 G2
LQG-Z-62S 225 210 Ø185 G2-1/2
LQG-Y-62S 197 Ø227 Ø185
LQA-Z-62S 206 167.5 Ø165
LQD-Z-62S 226 204 Ø188
LQD-Y-62S 196 209 237
LQG-Z-76S 238 230 Ø200 G3
LQG-Y-76S 205 Ø249 Ø200
LQA-Z-76S 187 225 195
LQD-Y-76S 200 219 249
LQG-Y-89S 190 Ø200 Ø158 Ø89
