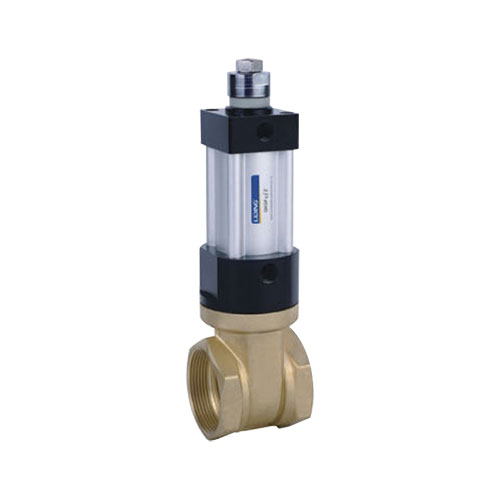

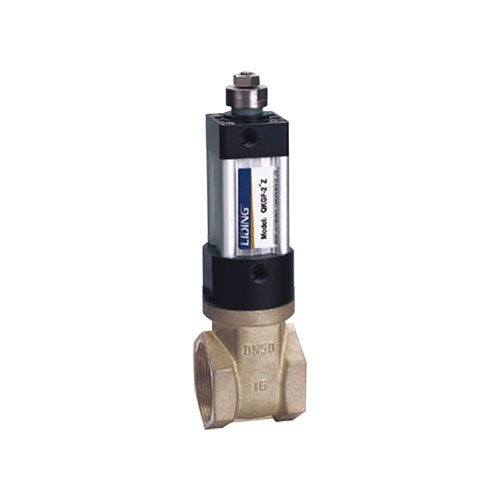

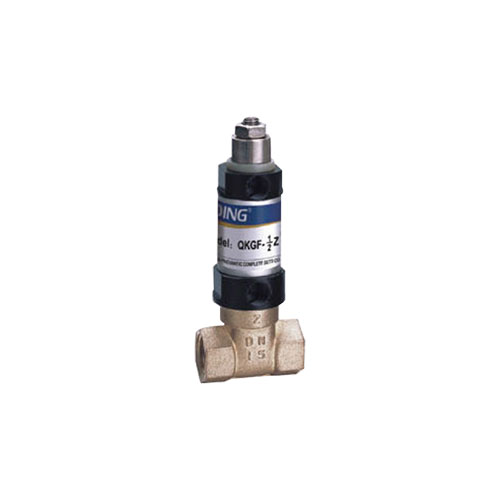

QKGF-Z 系列气控管阀

QKGF-Z 系列气控管阀

产品详情

0
查看: 103

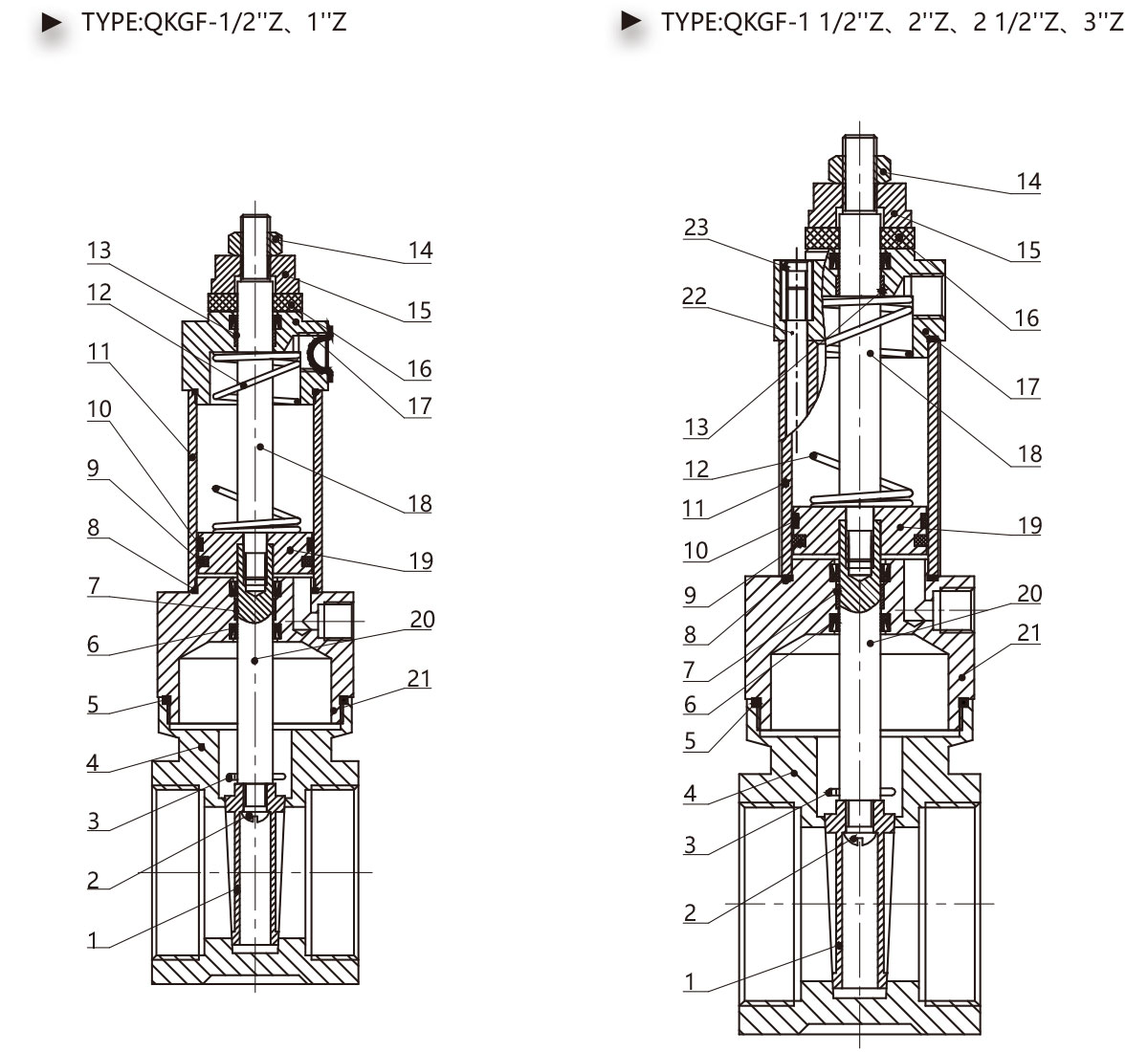

内部结构





序号名称
1闸板
2标准螺钉
3开口销
4阀体
5阀体 O 令
6Y 形圈
7含油轴承
8管壁 O 令
9C 形圈
10导向带
11铝合金缸筒
12弹簧
13含油轴承
14六角螺母
15调节螺帽
16缓冲垫
17后盖
18后活塞杆
19活塞
20前活塞杆
21前盖
22拉杆
23拉杆螺套



规格



型号QKGF-1/2"ZQKGF-1"ZQKGF-1 1/2"ZQKGF-2"ZQKGF-2 1/2"ZQKGF-3"Z
流通孔径152540506580
接管口径进气 = 出气 =G1/8
控制介质经 40 微米过滤的空气
工作介质水、油、气、纸浆状等液态
工作温度-40~100℃
控制压力0.25~0.8MPa
使用压力0.1~1 MPa

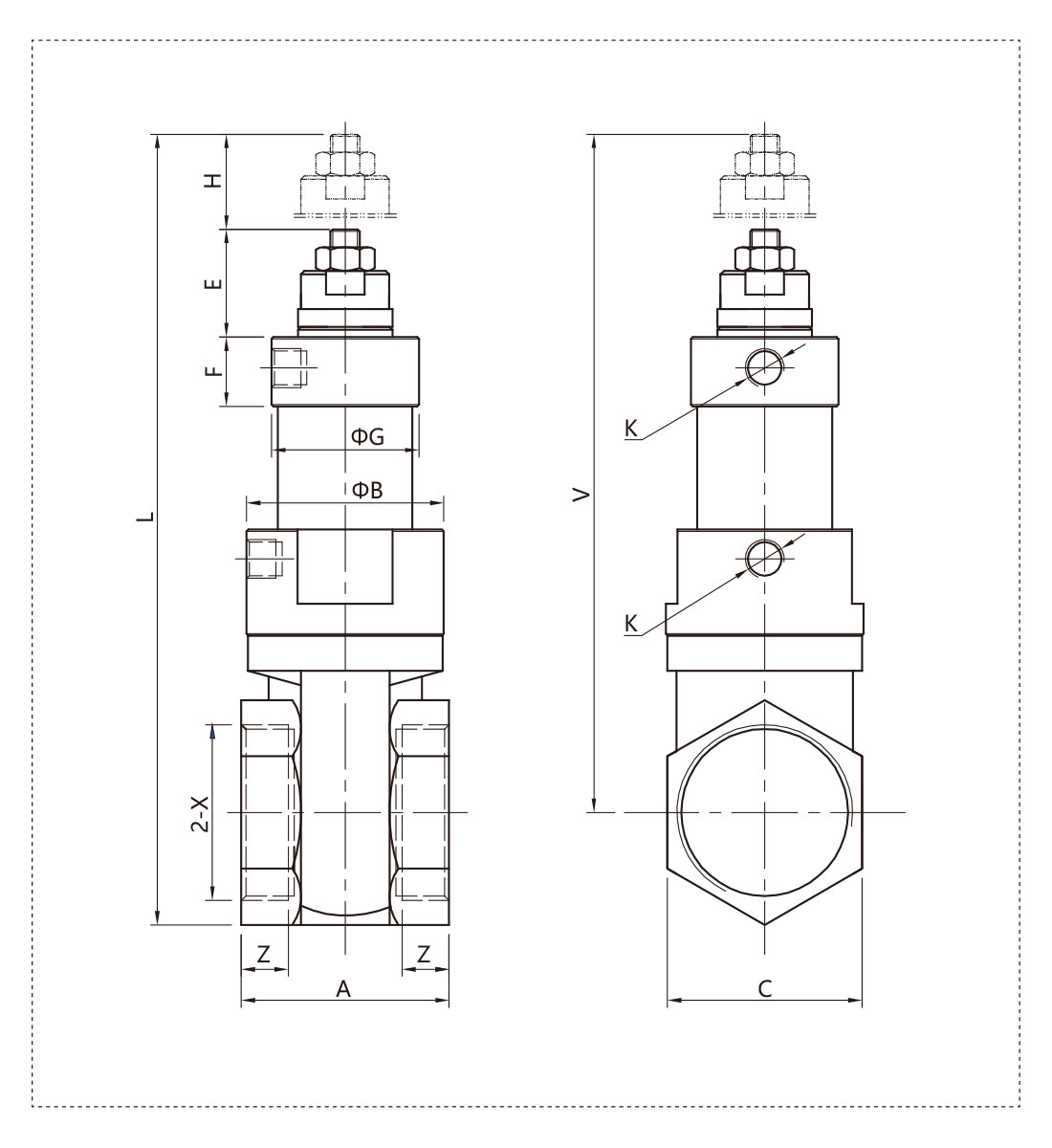

外形尺寸





尺寸表



型号

A

B

C

E

F

G

L

V

K

H

X

Z

QKGF-1/2''Z

49

35

25

22

12

31

140

126

G1/8"

12

G1/2"

13

QKGF-1''Z

55

39

38

24

13

34

179

157

G1/8"

21

G1"

16

QKGF-1 1/2''Z

62

56

54

28

22

49

259

218

G1/8"

33

G1 1/2"

16

QKGF-2''Z

69

67

66

33

27

49

306

268

G1/4"

43

G2"

18

QKGF-2 1/2''Z

88

82

84

35

31

62

366

318

G1/4"

54

G2 1/2"

20

QKGF-3''Z

95

96

96

52

42.5

74

450

395

G3/8"

60

G3"

22

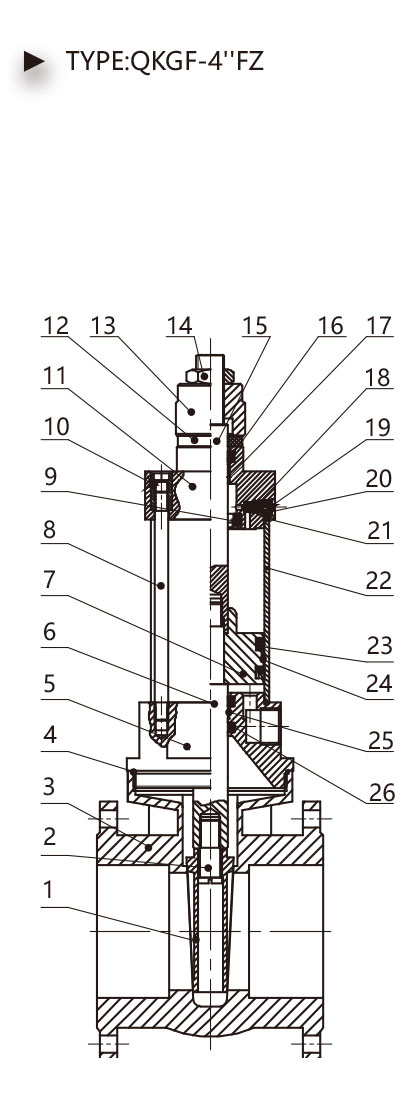

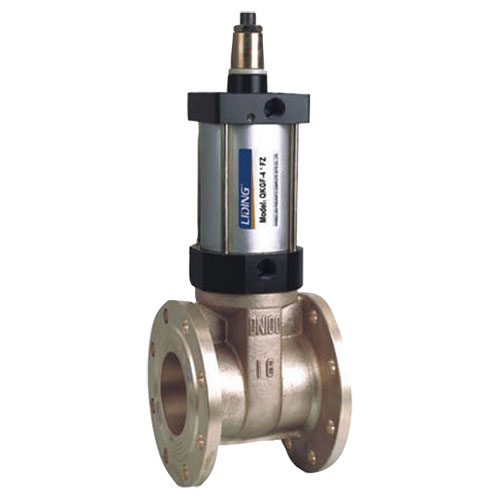

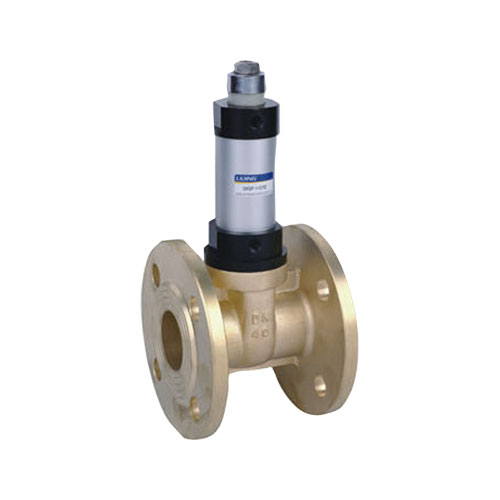

内部结构





序号名称
1闸板
2连接螺丝
3阀体
4O 型密封圈
5前端盖
6前活塞杆
7活塞
8拉杆
9缓冲圈
10拉杆螺套
11后端盖
12缓冲垫
13调节螺帽
14六角螺母
15后活塞杆
16防尘圈
17含油轴承
18缓冲螺丝
19锁紧垫圈
20O 型密封圈
21O 型密封圈
22缸筒
23Y 型密封圈
24导向带
25含油轴承
26Y 型密封圈

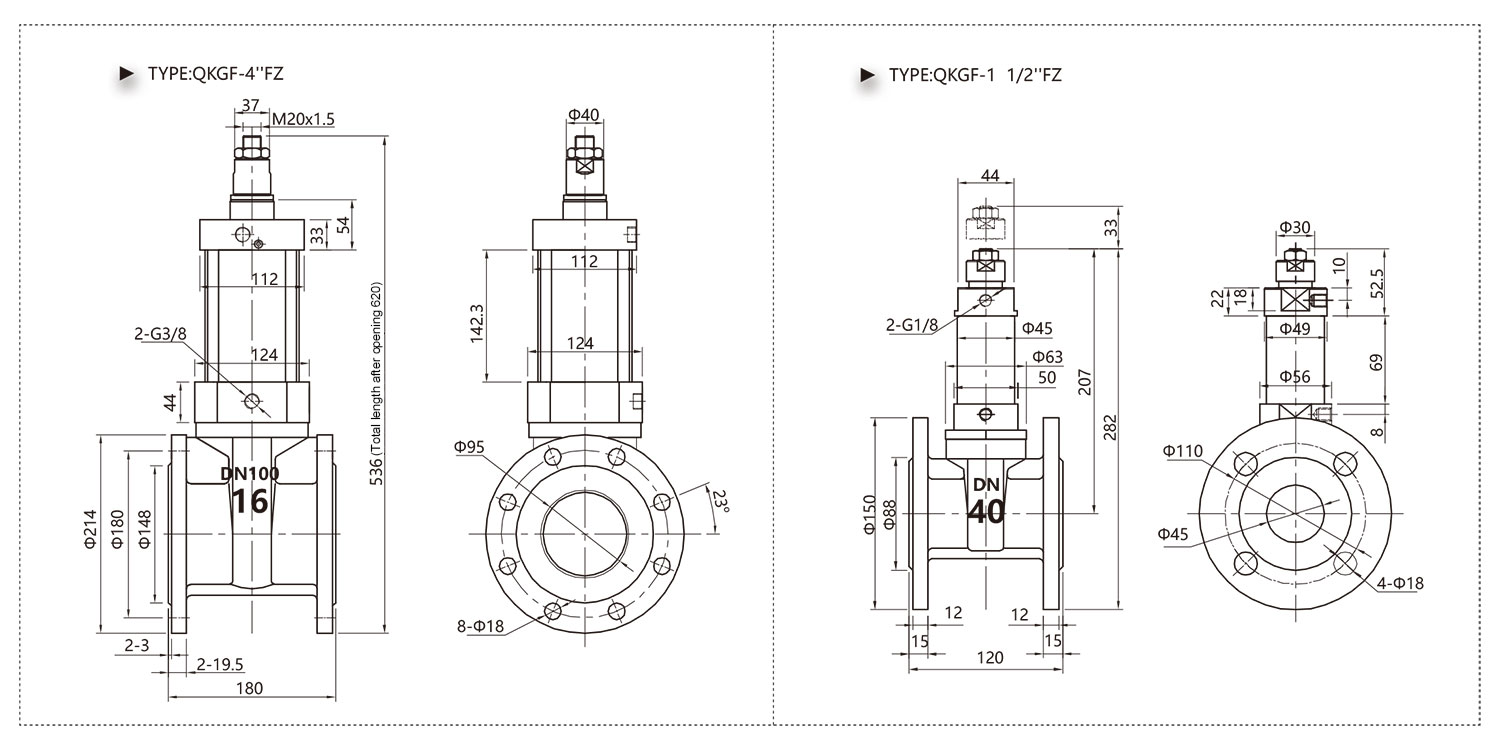

外形尺寸
