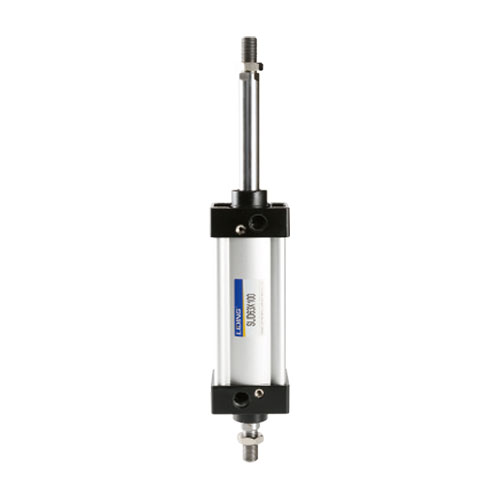

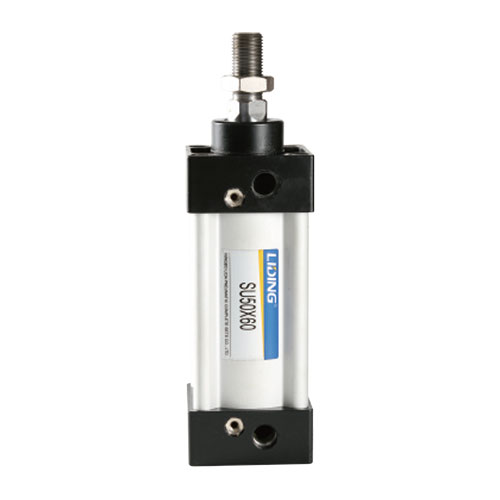

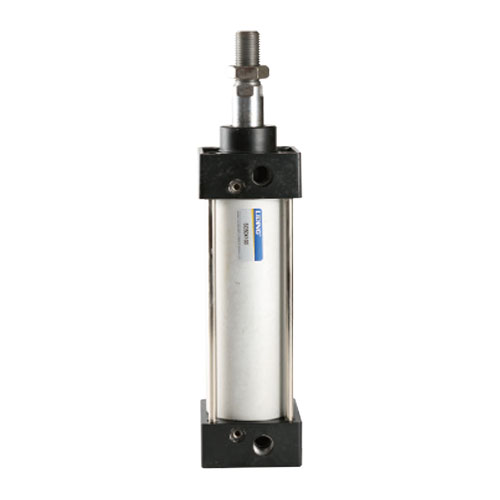

SC 系列标准气缸

SC 系列标准气缸

产品详情

0
查看: 1,462

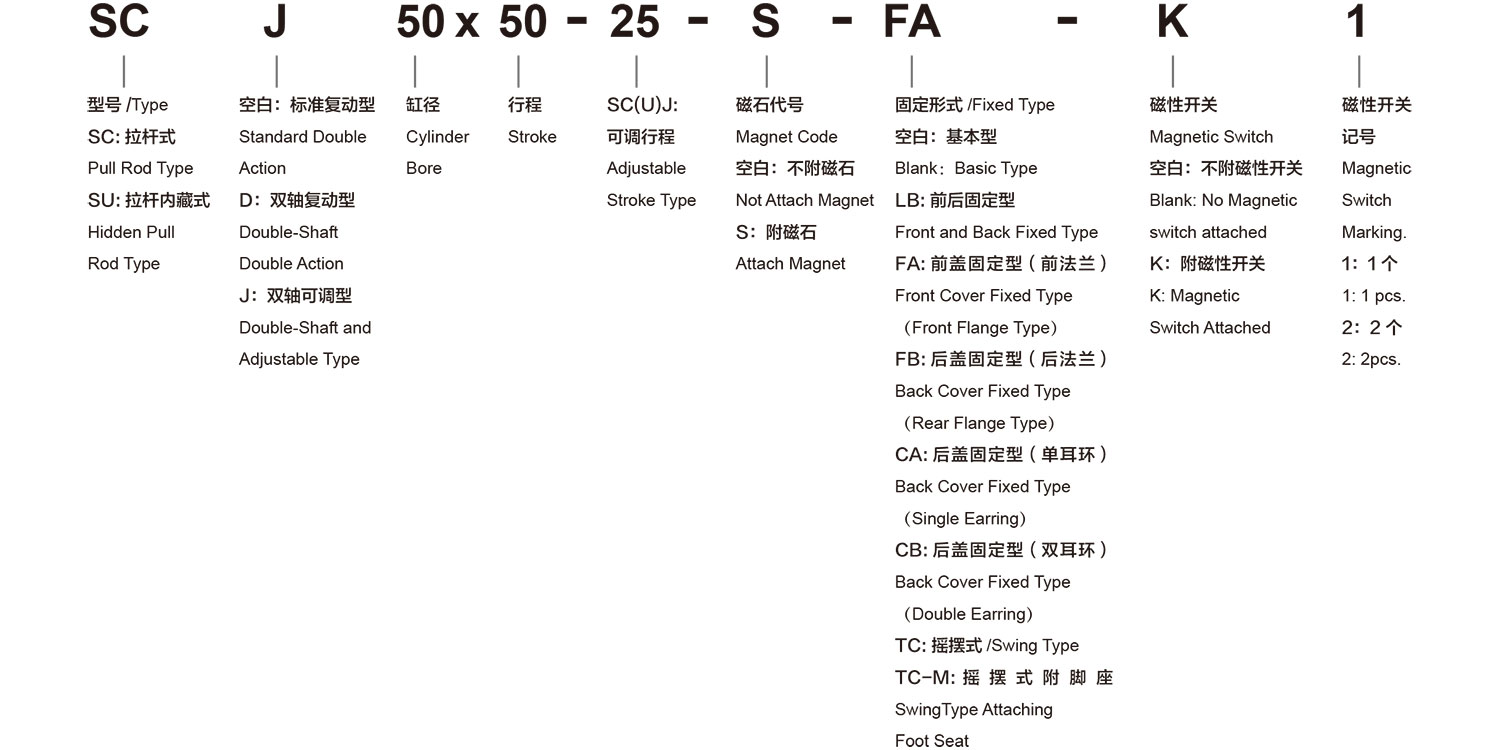

订购代号







规格



内径 (mm) 32 40 50 63 80 100 125
动作方式 复动型
工作介质 空气
固定形式 基本型. FA型. FB型, CA型. CB 型、LB 型. TC 型. TC-M型
使用压力范围 1~9Kgf/cm²
保证耐压力 13.5Kgf/cm²
使用温度范围 0~70℃
使用速度范围 500~800mm/s
缓冲形式 可调缓冲
缓冲行程 20 25
接管口径 G1/8  G1/4  G3/8  G1/2



※SCD、SCJ 的固定形式为:FA、FB、LB、TC、TC-M。





气缸理论出力表



气缸内径 (mm) 32 40 50 63 80 100 125
活塞杆外径 (mm) 12 16 20 20 25 25 32
动作方式 复动型
压侧 拉侧 压侧 拉侧 压侧 拉侧 压侧 拉侧 压侧 拉侧 压侧 拉侧 压侧

拉侧

受压面积 (cm²) 8.04 6.9 12.56 10.55 19.63 16.49 31.17 28.03 50.26 45.36 78.53 73.62 122.7 114.6
空气压力 (Kgf/cm²) 1 8.04 6.9 12.56 10.55 19.63 16.49 31.17 28.03 50.26 45.36 78.53 73.62 122.7 114.6
2 16.08 13.8 25.12 21.1 39.26 32.98 62.34 56.06 100.52 90.72 157.06 147.24 245.4 229.2
3 24.12 20.7 37.68 31.65 58.89 49.47 93.51 84.09 150.78 136.08 235.59 220.86 368.1 343.8
4 32.16 27.6 50.24 42.2 78.52 65.96 124.68 112.12 201.04 181.44 314.12 294.48 490.8 458.4
5 40.2 34.5 62.8 52.75 98.15 82.45 155.85 140.15 251.3 226.8 392.65 368.1 613.5 573
6 48.24 41.4 75.36 63.3 117.78 98.94 187.02 168.18 301.56 272.16 471.18 441.72 736.2 687.6
7 56.28 48.3 87.92 73.85 137.41 115.43 218.19 196.21 351.82 317.52 549.71 515.34 858.9 802.2
8 64.32 55.2 100.48 84.4 157.04 131.92 249.36 224.24 402.08 362.88 628.24 588.96 981.6 916.8
9 72.36 62.1 113.04 94.95 176.67 148.41 280.53 252.27 452.34 408.24 706.77 662.58 1104.3 1031.4





行程



内径 (mm) 标准行程 最大行程 容许行程
32 25 50 75 100 125 150 175 200 250 300 350 400 450 500           1000 2000
40 25 50 75 100 125 150 175 200 250 300 350 400 450 500 600 700 800     1200 2000
50 25 50 75 100 125 150 175 200 250 300 350 400 450 500 600 700 800 900 1000 1200 2000
63 25 50 75 100 125 150 175 200 250 300 350 400 450 500 600 700 800 900 1000 1500 2000
80 25 50 75 100 125 150 175 200 250 300 350 400 450 500 600 700 800 900 1000 1500 2000
100 25 50 75 100 125 150 175 200 250 300 350 400 450 500 600 700 800 900 1000 1500 2000
125 25 50 75 100 125 150 175 200 250 300 350 400 450 500 600 700 800 900 1000 1500 2000



※特殊行程请与本公司联系。

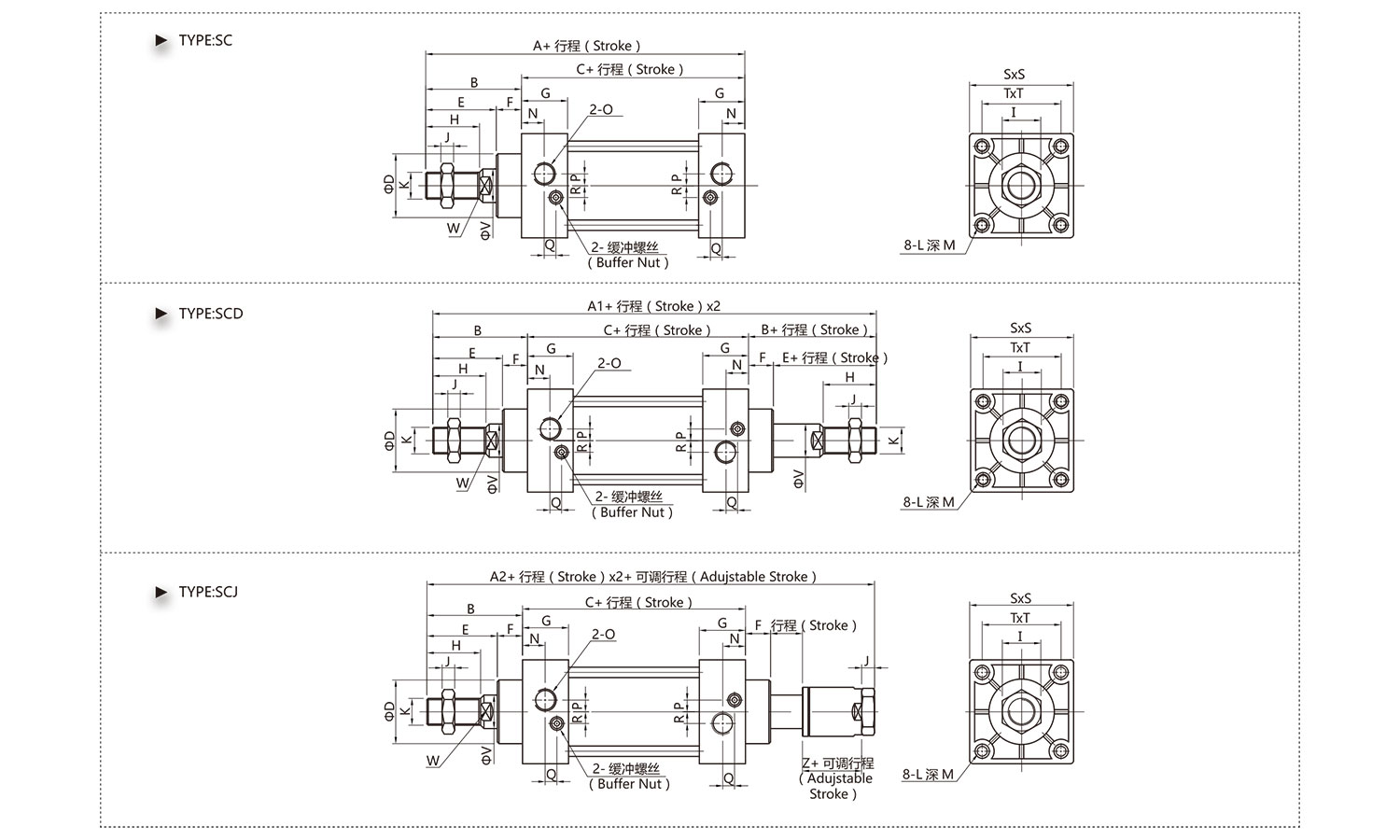

外形尺寸







尺寸表



符号/缸径(mm) A A1 A2 B C D E F G H I J K L
32 140 187 182 47 93 25.5 32 15 27.5 22 17 6 M10x1.25 M6
40 142 191 185 49 93 30 34 15 27.5 24 17 7 M12x1.25 M6
50 150 207 196 57 93 35 42 15 27.5 32 23 8 M16x1.5 M6
63 153 210 199 57 96 35 42 15 27.5 32 23 8 M16x1.5 M8
80 183 258 242 75 108 45.5 54 21 33 40 26 10 M20x1.5 M10
100 189 264 248 75 114 45.5 54 21 33 40 26 10 M20x1.5 M10
125 218 312 286 94 124 55 64 30 33 45 35 11 M27x2 M12
160 311 312 418 143 168 63.5 103 40 50 72 - 12 M36x2 M16



符号/缸径 M N O P Q R S T V W Z

32

9.5

12.5

G1/8

3.5

7.5

7

45

33

12

10

20

40

9.5

13.5

G1/4

6

8.2

9

50

37

16

14

20

50

9.5

13.5

G1/4

8.5

8.2

9

62

47

20

17

21

63

9.5

13.5

G3/8

7

8.2

8.5

75

56

20

17

21

80

11.5

16.5

G3/8

10

9.5

14

94

70

25

22

20

100

11.5

16.5

G1/2

11

9.5

14

112

84

25

22

20

125

12

16.5

G1/2

10

7.5

10

140

110

32

29

26

160

12

25

G1/2

9

-

-

180

140

40

36

26



整体尺寸





尺寸表



符号/缸径(mm)

32

40

50

63

80

100

125

AA

153

169

173

184

200

210

250

AC

134

140

149

158

168

174

214

AD

9.5

14.5

12

13

16

18

18

AE

50

57

68

80

97

112

140

AF

33

36

47

56

70

84

90

AG

20.5

23.5

28

31

30

30

45

AH

28

30

36.5

41

49

57

90

AP

9

12

12

12

14

14

16

AT

3.2

3.2

3.2

3.2

4

4

6



整体尺寸

尺寸表



符号/缸径(mm)

32

40

50

63

80

100

125

BA

28.3

32.3

38.3

38.3

47.3

47.3

56

BB

10

10

10

12

16

16

20

BC

47

52

65

76

95

115

140

BD

33

36

47

56

70

84

90

BE

72

84

104

116

143

162

224

BF

58

70

86

98

119

138

180

BH

6.5

6.5

6.5

8.5

10.5

10.5

15

AJ

10.5

10.5

10.5

13.5

16.5

16.5

19

AK

6.5

6.5

6.5

8.5

10.5

10.5

12.5

BP

7

7

9

9

11

11

16

T

33



47

56

70

84

110



整体尺寸



尺寸表



符号/缸径(mm)

32

40

50

63

80

100

125

S

44

50

62

75

94

112

140

T

33

37

47

56

70

84

110

DC

34

34

34

34

48

48

50

DD

13

14

15

15

20

20

25

DE

12

14

14

14

20

20

25

DJ

13

14

15

15

20

20

25

DQ

16

20

20

20

32

32

70

DH

10

10

10

10

15

15

15

D

6.5

6.5

6.5

8.5

10.5

10.5

12.5



整体尺寸



尺寸表



符号/缸径(mm)

32

40

50

63

80

100

125

S

48

50

62

75

94

112

140

T

33

37

47

56

70

84

110

CC

19

19

19

19

32

32

50

CD

5

5

3

3

8

8

25

CE

12

14

14

14

20

20

25

CJ

13

13

15

15

21

21

25

CP

16.3

20.5

20.3

20.3

32.3

32.3

70

CT

32

44

52

52

64

64

120

PA1

41

51.8

60.3

60.3

73.8

73.8

130

PB1

33.5

45.8

54

54

65.5

65.5

121.5

CH

10

10

10

10

15

15

15

D

6.5

6.5

6.5

8.5

10.5

10.5

12.5



整体尺寸





符号/缸径(mm)  EB EC ED EE EP ET HA HB HC HD HE HF HI HJ HP HQ HT
40 113 63 37         80 45.5 22 109 86 81.5 50 12 23 12
50 126 76 47 76 25 30 110 80 55.5 22 122 99 88 50 12 23 12
63 138 88 56 88 25 30 110 80 68.5 22 134 111 94 50 12 23 12
80 164 114 70 114 25 35 110 80 87.5 22 160 137 127 70 14 23 14
100 182 132 84 132 25 40 110 80 107.5 22 178 155 136 70 14 23 14
125 209 154 110 158 30 36 145 105 - - 212 185 - 85 18 27 28



整体尺寸



符号/缸径mm) 16 20 25 32 40 50 63 80 100 125
NA 12 16 20 19 25.4 32 32 44.4 44.4 62
NB 6 8 10 20 24 32 32 40 40 49
NC 6 8 10 - 12 16 16 20 20 20
ND 24 32 40 40 48 64 64 80 80 100
NE 30 40 52 - 67 89 89 112 112 120
NF 8.5 11 15 15 24 32 32 40 40 1
NG 10 15 20 20 20 23 23 30 30 55
NH M6 M8 M 10x1.25 M10x1.25 M 12x1.25 M16x1.5 M16x1.5 M20x1.5 M20x1.5 M27x2
NJ 6 10 14 - 20 22 22 30 30 -
NK 11.5 14 18 18 23 30 30 39 39 38
NM 6 8 11 - 12 16 16 20 20 32.5
NP 10 17 21 20 24 32 32 40 40 40
NQ 30 40 51 - 62 83 83 105 105 120
PA 17 19 25 25 32.8 39.3 39.3 53.3 53.3 74
PB 12 16 20 19.5 26.5 33 33 45 45 64
